Запуск тиристоров в этой схеме осуществляется в последователь­ности 61-12-23-34-45-56. Выходная частота определяется частотой запуска тиристоров.

Рис.8а - 120-градусный режим работы инвертора Схема трехфазного мостового инвертора

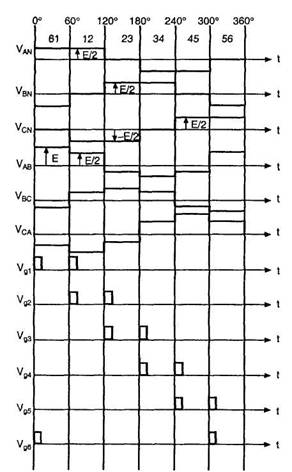

Рис.8б - 120-градусный режим работы инвертора Формы фазовых и

линейных напряжений

1.6.2 - 180-градусный режим работы

При 180-градусном режиме каждый тиристор находится в состоянии проводимости половину периода. В этом режиме работы инвертора воз­можны два способа коммутации тиристоров - два тиристора из нечетной группы и один тиристор из четной группы или два из четной группы и один из нечетной группы находятся в проводящем состоянии.

Фазовое напряжение инвертора будет положительным, если ти­ристоры из нечетной группы находятся в проводящем состоянии, и отрицательным, если тиристоры четной группы находятся в проводящем состоянии. В любое время два нагрузочных резистора подключены к источнику питания параллельно, а третий подключен последователь­но к ним. На двух параллельно соединенных резисторах выходное напряжение будет V/3, а на третьем - 2 К/3.

Рис. 9 - 180-градусныи режим работы инвертора

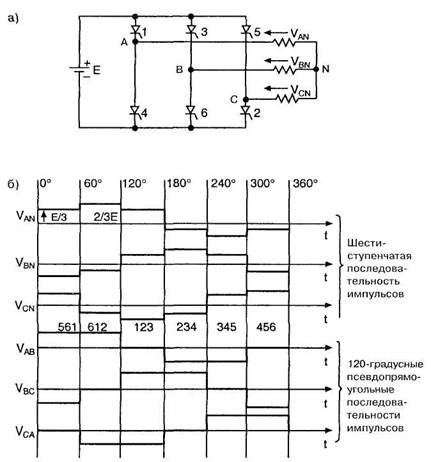

а) Схема трехфазного мостового инвертора,

б) Формы фазовых и линейных напряжений

Линейные напряжения здесь представляют собой 120-градусные псевдопрямоугольные последова­тельности импульсов. Выходные фазовые напряжения инвертора имеют формы шестиступенчатых последовательностей импульсов, сдвинутых на 120° по отношению друг к другу. Формы фазовых и линейных напря­жений приведены на рис.9б. Тиристоры в этой схеме запускаются в последовательности 561-612-123-234-345-456. Выходная частота определяется частотой запуска тиристоров.

1.7 Трехфазный инвертор тока

Рис.10а - Схема трехфазного инвертора тока

Чтобы выключить шесть тиристоров, требуются шесть конденсато­ров. Диоды D1 - D6 предотвращают разряд конденсаторов через нагрузку. Эти диоды называются изолирующими. Тиристоры в этой схеме запуска­ются в последовательности 12-23-34-45-56-61. Если схема переходит из состояния 12 в состояние 23, тиристор Т2 продолжает оставаться в проводящем состоянии, следовательно, тиристор Т2, запирается, а ток продолжает протекать через включенный тиристор Т2.

Фаза I. Конденсатор С, заряжен с левой стороны до напряжения +ve, а с правой - до напряжения -ve. Тиристоры Т1 и Т2 запускаются согласно диаграмме 120-градусного режима работы. Схема остается в этом состоянии от 0 до 60°.

Фаза П. В следующий 60-градусный интервал тиристоры Т1 и Т2 должны находиться в проводящем состоянии. Тиристор Т1 запускается начиная с 60-градусного интервала. Тиристор Т1, выключается ком­мутирующим напряжением. Ток протекает через D1 фазу А и фазу С. Напряжение на конденсаторе С, меняет полярность.

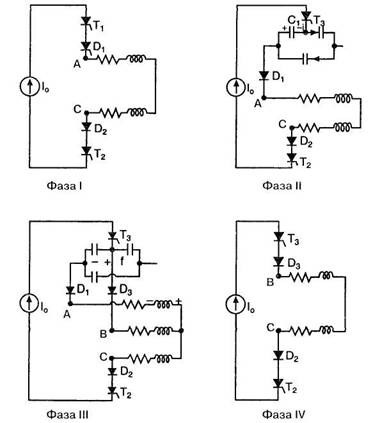

Рис.10б - Фазы работы схемы

Фаза IV. Диод D1 находится в проводящем состоянии до тех пор, пока энергия, запасенная на индуктивности нагрузки в фазе А, не уменьшится до нуля. Далее ток протекает через тиристоры Т2 и Т3 согласно диаграмме управления при 120-градусном режиме работы инвертора.

Формы фазовых токов трехфазного инвертора тока эквивалентны формам фазовых напряжений трехфазного инвертора напряжения при 120-градусном режиме работы.

1.8 Управление выходным напряжением инвертора

Выходным напряжением инвертора требуется управлять в таких устройс­твах, как регулятор скорости, источники бесперебойного питания и

т. д.

Управлять выходным напряжением можно тремя способами:

1) регулированием входного напряжения инвертора;

2) регулированием выходного напряжения инвертора;

3) регулированием выходного напряжения самим инвертором.

Входное напряжение можно регулировать с помощью фазоуправляемого преобразователя или коммутатора, включенного на входе инвертора. Недостатком фазоуправляемого преобразователя является низкий коэффициент мощности со стороны входа инвертора. Недостат­ком коммутатора постоянного тока являются высокие коммутационные потери.

Выходное переменное напряжение инвертора можно регулировать с помощью трансформатора с коммутируемыми отводами от вторичной обмотки. Недостатком коммутации отводов является необходимость в обслуживании размыкателей.

Регулирование выходного напряжения самим инвертором называ­ется широтно-импульсной модуляцией. Различают два типа широтно-импульсных модуляторов:

1) однократные;

2) многократные.

1.8.1 Однократный широтно-импульсный модулятор

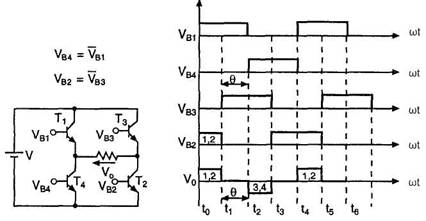

Электрическая схема инвертора и формы сигналов однократного широтно-импульсного модулятора изображены на рис.11. Однократный широтно-импульсный модулятор вырабатывает один управляющий импульс за полупериод цикла преобразования. Выходное напряжение инвертора регулируется за счет изменения длительности управляющего импульса в каждом полупериоде цикла преобразования. Эпюры управ­ляющих импульсов однократного широтно-импульсного модулятора изображены на Рис.11б. На выходе инвертора присутствует напряжение, только если транзисторы Т1 и Т2 (или) Т3 и Т4 находятся в проводящем состоянии одновременно.
