Расчет неуправляемых и управляемых выпрямителей при различных режимах работы

Проверим выбор мощности:

Pрасч = = 2250 кВт

Можно сделать вывод, что выбранный двигатель удовлетворяет условиям.

7. Схематическое моделирование выпрямителя с помощью

программных средств

В результате математического моделирования выпрямителей по схемам заданий 1-3 с использованием программы Electronics Workbench 5.12 получить:

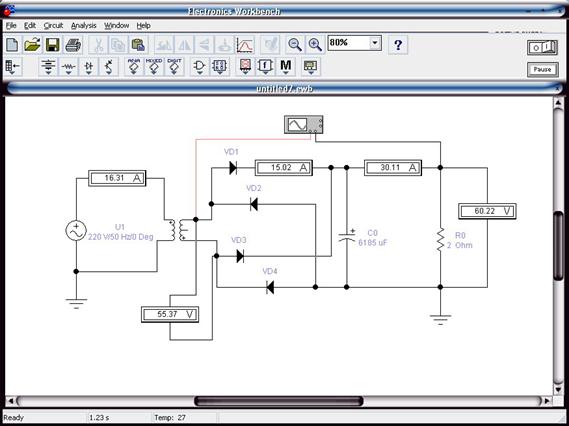

1. Распечатку принципиальных схем выпрямителей с символьными обозначениями элементов, значениями их параметров и значениями параметров U0, E2, I0, Iэфф.v, I1 измеренными цифровыми вольтметрами и амперметрами программы.

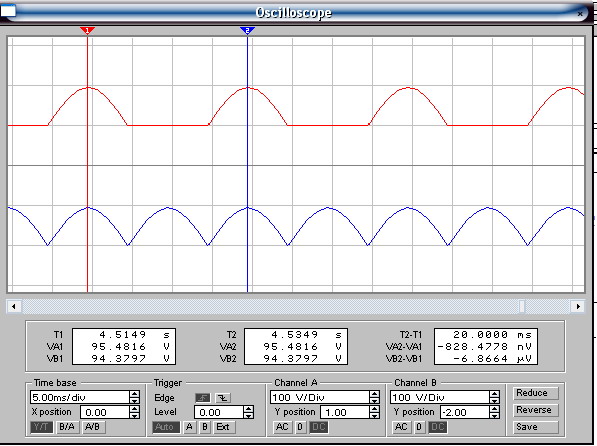

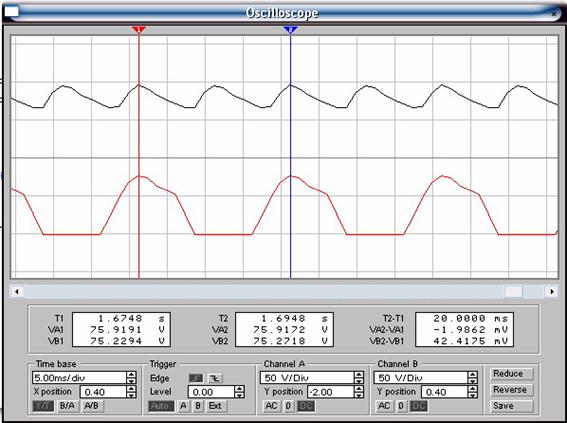

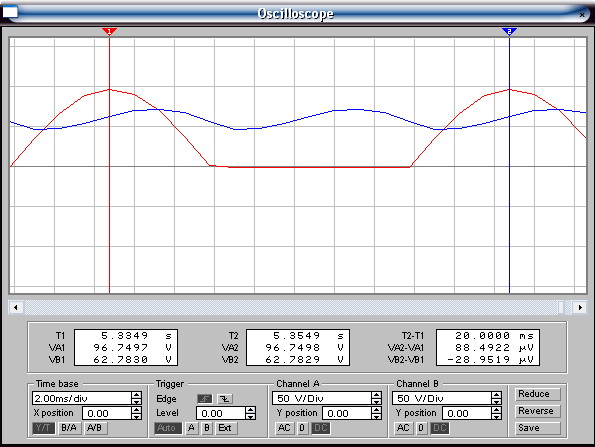

2. Осциллограммы мгновенных значений u0(t), e2(t), iпр.v(t) uобр.v(t) при различных нагрузках с пояснением их формы и с оценкой степени приближения к расчетным графикам.

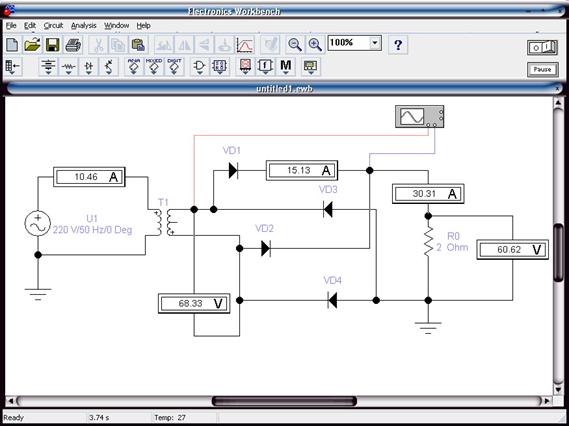

Моделирование выпрямителя при работе на активную нагрузку

Моделирование выпрямителя при работе на активно-индуктивную нагрузку

Моделирование выпрямителя при работе на активно-емкостную нагрузку

8. Разработка принципиальной схемы управляемого выпрямителя для электропривода постоянного тока

Принципиальная схема приведена на рисунке 8.1.

Состав и описание принципиальной схемы.

Устройство предназначено для преобразования электрической энергии переменного тока в энергию постоянного тока и регулирования выпрямленного напряжения.

Принципиальная схема выпрямителя содержит следующие узлы и аппараты:

Ø вводной автоматический выключатель QF1;

Ø однофазный трансформатор TV;

Ø силовые предохранители FU3 и FU4;

Ø магнитный пускатель KM;

Ø приборы индикации тока и напряжения на выходе устройства RS;

Ø органы контроля и управления устройством SB;

Ø блок системы управления выпрямителем U;

Ø блок источника питания системы управления G;

Ø входные и выходные зажимы силовых цепей.

Напряжение питания выпрямителя U = 220 В, f = 50 Гц, через входные клеммы подается на автоматический выключатель QF1, предназначенный для обесточивания преобразователя при наладке, осмотрах. При включении напряжение подается на преобразующий трансформатор. При включении автоматического выключателя QF2, установленного для защиты от токов короткого замыкания и тепловой защиты от длительных перегрузок, напряжение через предохранители подается на силовые контакты магнитного пускателя. Магнитный пускатель предназначен для автоматического дистанционного включения и отключения непосредственно преобразователя. При включении контактора и подаваемых управляющих импульсов на силовые

полупроводниковые приборы (тиристоры) за счет регулирования угла открытия тиристоров происходит регулируемое преобразование энергии переменного тока в энергию постоянного тока. Для сигнализации наличия напряжения в преобразователе предусмотрены сигнальные лампы HL1 и HL2.

Устройство позволяет регулировать напряжение на нагрузке в пределах от 0 до 60 В при потребляемой мощности 1,8 кВт.

Основной источник выделения тепла в установке – силовой трансформатор, тиристоры, источники питания цепей управления, катушка контактора, силовые шины, разъемные и неразъемные контактные соединения. Возможными источниками электрических и магнитных помех могут быть трансформатор TV, контактор КМ, электрическая машина постоянного тока.

Аппараты и элементы с максимальными габаритами и массой: Трансформатор, силовой преобразователь, контактор.

В состав однофазного тиристорного преобразователя входят тири­сторы VS1, VS2, VS3 и VS4, трансформатор TV и система импульсно-фа­зового управления СИФУ. СИФУ вырабатывает импульсы управления тиристорами с заданной фазой по отношению к напряжению сети.

Приложение А

Графики зависимостей e2(wt), u0(wt), i2(wt), iVD1(wt).

Приложение Б

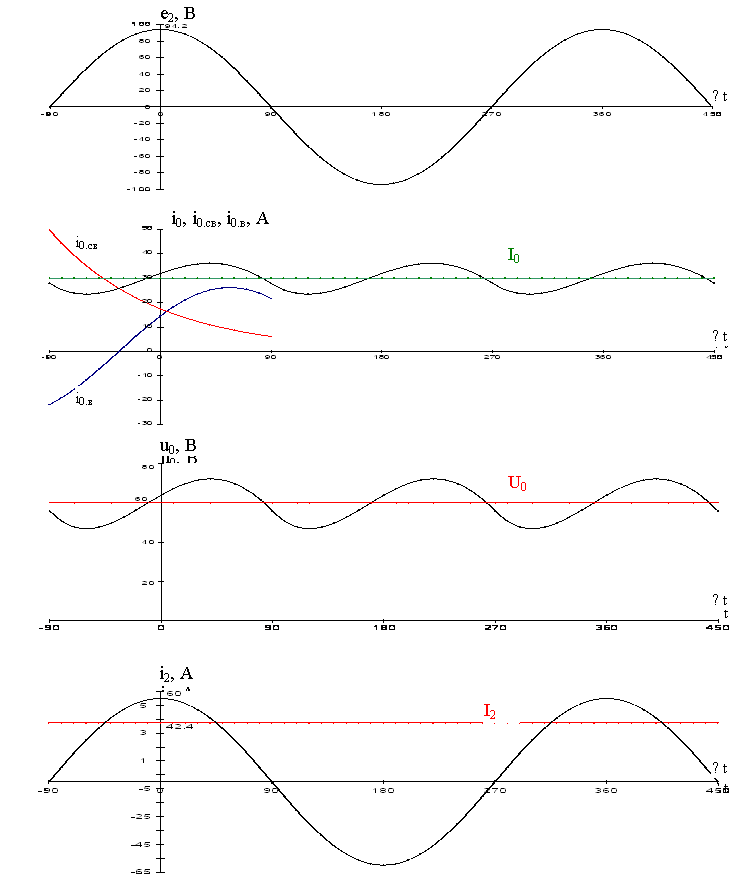

Графики зависимостей e2(wt), u0(wt), U0(wt), i0(wt), i0,в(wt), i0,св(wt), i2(wt), I0(wt).

Приложение В

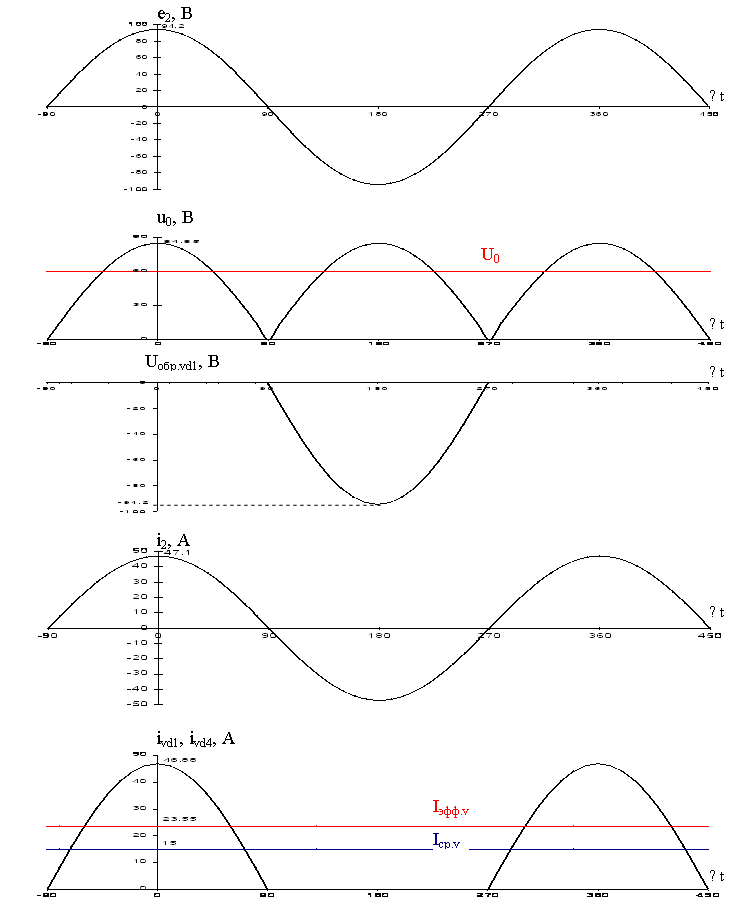

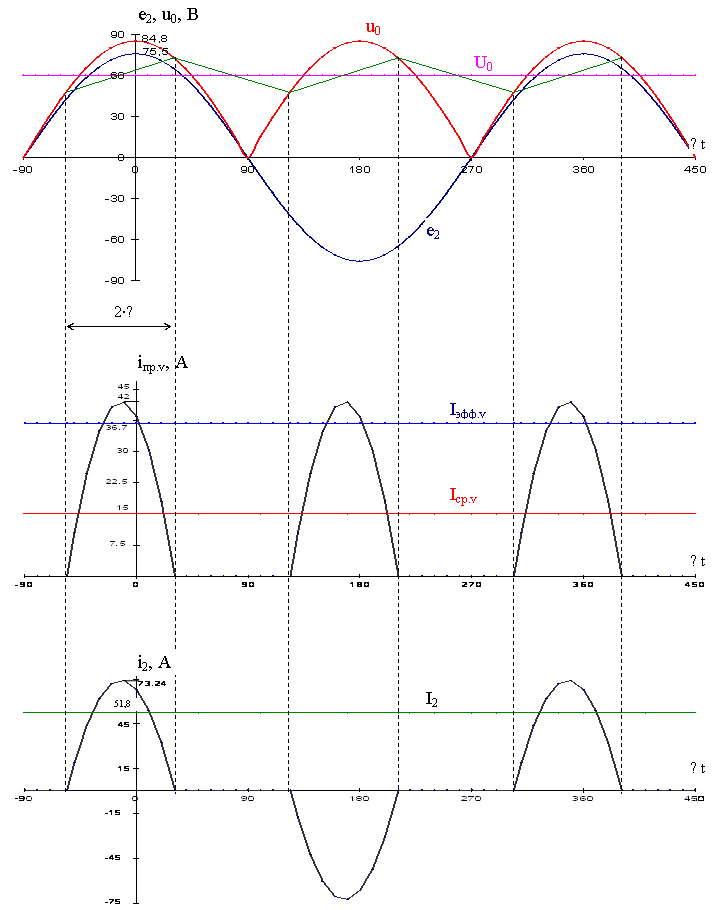

Графики зависимостей e2(wt), U0(wt), 2θ, iпр.v(wt), Iэфф.v(wt), , Iср.v(wt), i2(wt), I2(wt).

Приложение Г

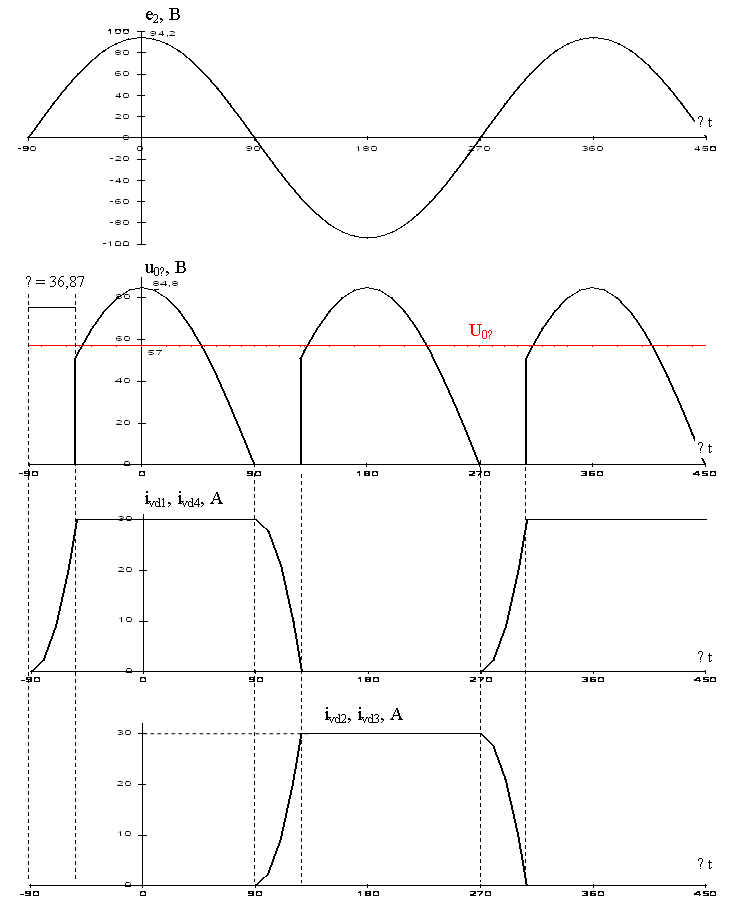

Графики зависимостей e2(wt), u0,γ(wt), (отметить U0,γ и γ) ivd2(wt), ivd1(wt),I2,γ(wt).

Приложение Д

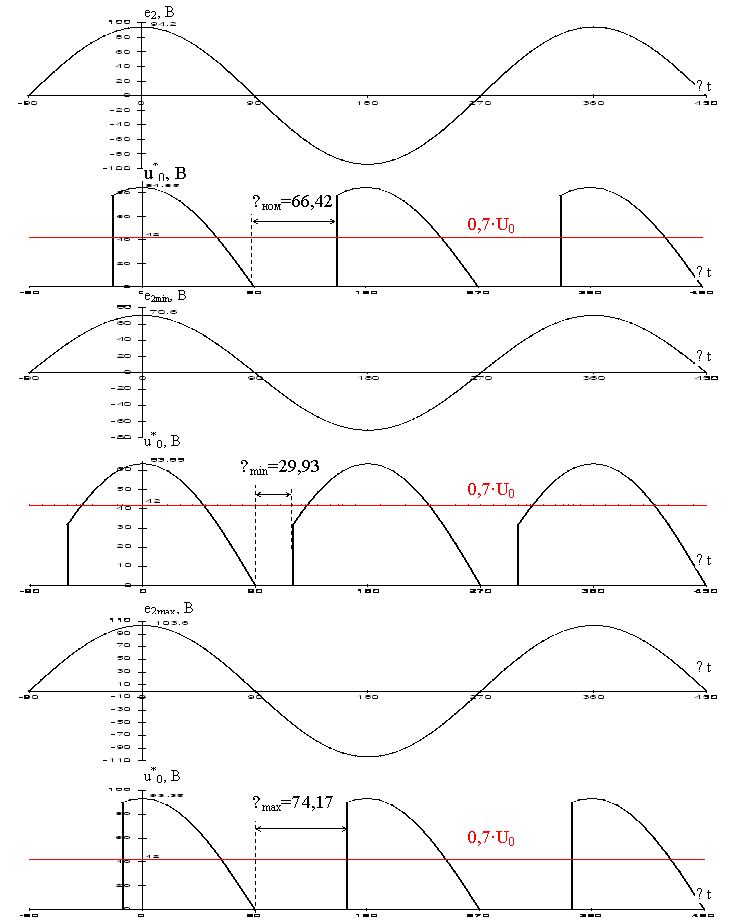

Графики зависимостей e2(wt), u*0,α(wt), (отметить 0,7U0, αmin, αmax) при E2mmin и E2mmax.

Заключение

В данной курсовой работе были рассмотрены пять выпрямителей. В этой работе мы разрабатывали неуправляемый выпрямитель. Рациональность полученных результатов оценивают с технической точки зрения.

Лучшей следует считать такую схему, которая дает:

- среднее значение выпрямленного напряжения, приближенное к

амплитудному значению ЭДС вентильной обмотки преобразующего

трансформатора.

- малую величину амплитуды основной гармоники пульсаций.

- меньшее значение мощности потерь в вентиле.
