6.2 Фотоматрицы с накоплением заряда Детектирование оптической страницы осуществляется следующим образом. В начале цикла на затворы МОП-транзисторов подаются коммутирующие импульсы и через открытые транзисторы производится заряд емкостей p-n переходов фотодиодов до максимального напряжения источника питания. Затем ФМ освещается оптическим изображением. При этом под действием падающего светового потока происходит разряд емкостей p-n переходов фотоприемников и напряжение на них падает на значение, пропорциональное мощности светового потока и длительности освещения.

Для считывания слова на соответствующую адресную шину подается коммутирующий импульс, который открывает ключевые транзисторы, соединенные с выбранной шиной. Тогда через фотодиоды, открытые транзисторы и входные цепи усилителей считывания потекут токи дозарядки. Ток, протекающий через отдельный фотодиод, зависит от потери заряда за период накопления и пропорцоинален числу фотонов света, попавших на фотодиод

6.3 Область приминения

В цифровых камерах используются два типа матричных фотоприемников: приборы с зарядовой связью (ПЗС) и фоточувствительные сенсоры на основе КМОП-структур. (Трехслойные сенсоры Foveon пока не получили широкого распространения.) Они состоят из набора отдельных чувствительных к свету элементов. Под действием света на каждой ячейке сенсора накапливается (формируется) электрический заряд, который потом преобразуют в напряжение и считывают с фотоприемника. Так же используются в цифровых видеокамерах. Важным направлением совершенствования систем наведения ВТО является внедрение многоэлементных матричных приемников излучения, что позволяет не просто обнаруживать объект (цель), но и, получив его образ, распознать цель.



Студентам > Курсовые > Матричные фотоприемники

Матричные фотоприемники

Страница: 7/7

. УФ-видимые (сурьмяно-цезиевый и мультищелочные катоды с порогом

650.850 нм);

. .солнечно-слепые. или просто .слепые., нечувствительные к видимому

или даже ближнему УФ-излучению. Обычно их фотокатоды . металлы или

простые двойные соединения. Например, полупрозрачный CsJ-фотокатод на окне

из MgF2 чувствителен в области 112.210 нм (11.0.5.9 эВ), причем на 210 нм

его чувствительность составляет всего 1% от максимальной (ФЭУ-154).

В заключение отметим, что для каждого эксперимента нужно специально

подбирать ФЭУ. Спектральная характеристика не должна простираться далеко в

длинноволновую область, иначе будут чрезмерны термоэмиссионные темновые

токи с фотокатода, пропорциональные exp(–ФT/kT). По этой причине ФЭУ с

оксидным катодом применяют только в специальных случаях, когда необходима

длинноволновая граница чувствительности. Если нужно работать только в

ультрафиолете, предпочтение отдают сурьмяно-цезиевым или солнечно-слепым

фотокатодам.

5.6Область приминения Применений ФЭУ (оптические дальномеры, лазерные локаторы, астронавигационная аппаратура и т. п.) 6.2Метод вывода информации с помощью фотоприёмных матриц Матрица фотоприёмников (фотоматрица) служит для преобразования оптического изображения в электрические сигналы, причём каждый элемент функционирует как пороговый детектор, указывающий наличие или отсутствие светового сигнала в соответствующей позиции. Различают два режима работы фотоприёмников: режим непосредственного отсчета и режим накопления заряда. В первом случае выходной электрический сигнал фотоприёмника в каждый момент времени пропорционален интенсивности падающего на него оптического сигнала, а во втором - полному световому потоку, падающему за время накопления. Так как мощность оптического сигнала, поступающего на вход отдельного элемента фотоматрицы, очень мала, то работа фотоприемников в режиме накопления заряда предпочтительнее.

В последнее время при разработке фотоматриц наблюдается тенденция объединения фотоприемников с элементами транзисторной памяти. При этом к выходным сигналам фотоприемников предъявляется единственное требование - устанавливать триггер, являющийся элементом памяти, в нужное состояние.

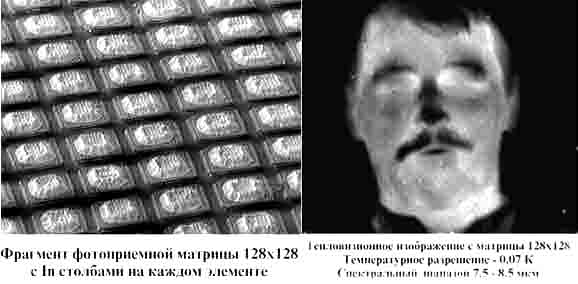

Фрагмент фотоприёмной матрицы.

Слева.Фрагмент фотоприёмной матрицы 128X128 с In столбами на каждом элементе. Справа.Тепловизионное изображение с матрицы 128X128. Температурное разрешение — 0,07 К. Спектральный диапазон 7,5-8,5 мкм.




1234567
