Старая пластинка: Что такое цифровой звук и реставрация звука с помощью цифровой обработки

Справочка: стандартные параметры записи аудио компакт-дисков следующие: частота дискретизации - 44.1 КГц, уровень квантования – 16 бит. Такие параметры соответствуют 65536 (2) уровням квантования амплитуды при взятии ее значений 44100 раз в секунду.

На практике, процесс оцифровки (дискретизация и квантование сигнала) остается невидимым для пользователя - всю черновую работу делают разнообразные программы, которые дают соответствующие команды драйверу (управляющая подпрограмма операционной системы) звуковой карты. Любая программа (будь то встроенный в Windows Recorder или мощный звуковой редактор), способная осуществлять запись аналогового сигнала в компьютер, так или иначе оцифровывает сигнал с определенными параметрами, которые могут оказаться важными в последующей работе с записанным звуком, и именно по этой причине важно понять как происходит процесс оцифровки и какие факторы влияют на ее результаты.

Поехали дальше. Как получить аналоговый звук опять из цифры?

Мы же его должны услышать, а цифорки нам слышать не дано.

2. Преобразование звука из цифрового вида в аналоговый

Как после оцифровки прослушивать звук? То есть, как преобразовывать его обратно из цифрового вида в аналоговый?

Для преобразования дискретизованного сигнала в аналоговый вид, пригодный для обработки аналоговыми устройствами (усилителями и фильтрами) и последующего воспроизведения через акустические системы, служит цифроаналоговый преобразователь (ЦАП). Процесс преобразования представляет собой обратный процесс дискретизации: имея информацию о величине отсчетов (амплитуды сигнала) и беря определенное количество отсчетов в единицу времени, путем интерполирования происходит восстановление исходного сигнала (рис. 3).

Рис. 3

Еще совсем недавно воспроизведение звука в домашних компьютерах было проблемой, так как компьютеры не оснащались специальными ЦАП. Сначала в качестве простейшего звукового устройства в компьютере использовался встроенный динамик (PC speaker). Вообще говоря, этот динамик до сих пор имеется почти во всех PC, но никто уже не помнит как его «раскачать», чтобы он заиграл. Если вкратце, то этот динамик присоединен к порту на материнской плате, у которого есть два положения – 1 и 0. Так вот, если этот порт быстро-быстро включать и выключать, то из динамика можно извлечь более-менее правдоподобные звуки. Воспроизведение различных частот достигается за счет того, что диффузор динамика обладает конечной реакцией и не способен мгновенно перескакивать с места на место, таким образом он «плавно раскачивается» вследствие скачкообразного изменения напряжения на нем. И если колебать его с разной скоростью, то можно получить колебания воздуха на разных частотах. Естественной альтернативой динамику стал так называемый Covox – это простейший ЦАП, выполненный на нескольких подобранных сопротивлениях (или готовой микросхеме), которые обеспечивают перевод цифрового представления сигнала в аналоговый – то есть в реальные значения амплитуды. Covox прост в изготовлении и поэтому он пользовался успехом у любителей вплоть до того времени, когда звуковая карта стала доступной всем.

В современном компьютере звук воспроизводится и записывается с помощью звуковой карты – подключаемой, либо встроенной в материнскую плату компьютера. Задача звуковой карты в компьютере – ввод и вывод аудио. Практически это означает, что звуковая карта является тем преобразователем, который переводит аналоговый звук в цифровой и обратно. Если описывать упрощенно, то работа звуковой карты может быть пояснена следующим образом. Предположим, что на вход звуковой карты подан аналоговый сигнал и карта включена (программно). Сначала входной аналоговый сигнал попадает в аналоговый микшер, который занимается смешением сигналов и регулировкой громкости и баланса. Микшер необходим, в частности, для предоставления возможности пользователю управлять уровнями. Затем отрегулированный и сбалансированный сигнал попадает в аналогово-цифровой преобразователь, где сигнал дискретизуется и квантуется, в результате чего в компьютер по шине данных направляется бит-поток, который и представляет собой оцифрованный аудио сигнал. Вывод аудио информации почти аналогичен вводу, только происходит в обратную сторону. Поток данных, направленный в звуковую карту, преодолевает цифро-аналоговый преобразователь, который образует из чисел, описывающих амплитуду сигнала, электрический сигнал; полученный аналоговый сигнал может быть пропущен через любые аналоговые тракты для дальнейших преобразований, в том числе и для воспроизведения. Надо отметить, что если звуковая карта оборудована интерфейсом для обмена цифровыми данными, то при работе с цифровым аудио никакие аналоговые блоки карты не задействуются.

В.Как сохранить оцифрованный звук?

Для хранения цифрового звука существует много различных способов. Как мы говорили, оцифрованный звук являет собой набор значений амплитуды сигнала, взятых через определенные промежутки времени. Таким образом, во-первых, блок оцифрованной аудио информации можно записать в файл «как есть», то есть последовательностью чисел (значений амплитуды). В этом случае существуют два способа хранения информации.

Рис.4

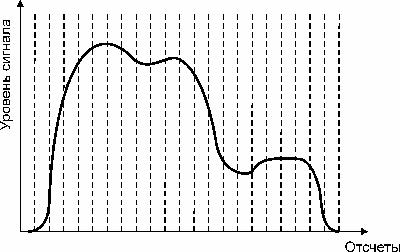

Первый (рис. 4) - PCM (Pulse Code Modulation - импульсно-кодовая модуляция) - способ цифрового кодирования сигнала при помощи записи абсолютных значений амплитуд (бывают знаковое или беззнаковое представления). Именно в таком виде записаны данные на всех аудио CD.

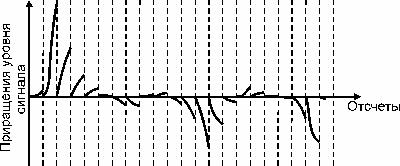

Второй способ (рис. 5) - ADPCM (Adaptive Delta PCM - адаптивная относительная импульсно-кодовая модуляция) – запись значений сигнала не в абсолютных, а в относительных изменениях амплитуд (приращениях).

Рис.5

Во-вторых, можно сжать или упростить данные так, чтобы они занимали меньший объем памяти, нежели будучи записанными «как есть». Тут тоже имеются два пути.

Кодирование данных без потерь (lossless coding) - это способ кодирования аудио, который позволяет осуществлять стопроцентное восстановление данных из сжатого потока. К такому способу уплотнения данных прибегают в тех случаях, когда сохранение оригинального качества данных критично. Например, после сведения звука в студии звукозаписи, данные необходимо сохранить в архиве в оригинальном качестве для возможного последующего использования. Существующие сегодня алгоритмы кодирования без потерь (например, Monkeys Audio) позволяют сократить занимаемый данными объем на 20-50%, но при этом обеспечить стопроцентное восстановление оригинальных данных из полученных после сжатия. Подобные кодеры – это своего рода архиваторы данных (как ZIP, RAR и другие), только предназначенные для сжатия именно аудио.
