Многощелевая волноводная антенна

1. КРАТКИЕ СВЕДЕНИЯ ИЗ ТЕОРИИ

Многощелевые антенны представляют собой решетки из многих излучающих щелей, питаемых общим фидером, и применяются преимущественно в качестве бортовых остронаправленных антенн на скоростных самолетах вследствие возможности выполнения их заподлицо с металлической поверхностью обшивки. Чаще всего используются полуволновые резонансные щели, расположенные различным образом на широкой или узкой стенках прямоугольного и круглого волновода, внешней проводящей оплетке коаксиального кабеля (рис.1) или прорезанные в экранирующей пластине полосковой линии, как изображено на рис.2,б.

Интенсивность возбуждения одиночной щели зависит от величины поверхностного тока проводимости, возбуждающего щель, и угла, под которым щель своей широкой стороной пересекает этот ток. В соответствии с граничными условиями вектор плотности поверхностного тока проводимости зависит от вектора Н волны, распространяющейся в фидере, и определяется выражением

, (1)

где - единичный нормальный орт к внутренней проводящей поверхности фидера, - касательная к проводящей поверхности составляющая магнитного поля.

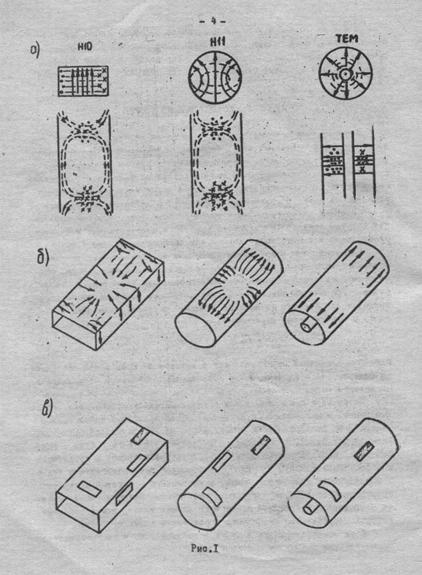

На рис.1,а приведены эпюры распределения электрического (сплошные линии) и магнитного (пунктирные) полей некоторых типов волн в фидерах, на рис.1,б - токи проводимости на внутренних поверхностях фидеров, на рис.1,в показано, как следует располагать щели с максимальной интенсивностью излучения (незаштрихованные) и неизлучающие (заштрихованные). На рис.2,а изображена электромагнитная волна в симметричной полосковой линии, а на рис.2,б - щелевой излучатель, прорезанный во внешнем проводнике этой линии. Наличие щелей вызывает появление в полосковой линии волн высших типов, для подавления которых используется комбинация короткозамыкающих штифтов.

Щели можно прорезать в любых волноводах, но чаще всего применяются прямоугольные волноводы с волной .

При режиме стоячих волн в волноводе для более сильного возбуждения щели ее продольная координата z должна совпадать с пучностью той составляющей тока, которая пересекает щель. В режиме бегущих волн щель будет возбуждаться одинаково при любом значении ее координаты z.

Щели, прорезанные на стенках волновода, создают некоторую неоднородность и вызывают соответствующие отражения волн в волноводе. При расположении соседних щелей на расстоянии d вдоль оси, равном указанные отражения будут складываться и сильно увеличивать КСВ в начале волновода, что затрудняет решение задачи согласования, особенно в полосе частот. Такие антенны называются резонансными. Для устранения указанного недостатка можно осуществлять согласование каждой отдельной щели, например, с помощью реактивных штырей (рис.3,е), или выполнять антенну из щелей, расположенных на расстоянии d не равном . В последнем случае на конце волновода во избежание отражений, приводящих к возрастанию боковых лепестков, устанавливается неотражающая нагрузка и щели возбуждаются бегущей по волноводу электромагнитной волной с некоторым сдвигом фаз, зависящим от . В поглощающей нагрузке теряются 5 - 20 % входной мощности антенны. При отражения от антенных щелей в значительной мере компенсируют друг друга и входной КСВ близок к единице в полосе частот. Щелевая антенна с согласованной нагрузкой называется нерезонансной и обладает лучшими диапазонными свойствами, чем резонансная щелевая антенна.

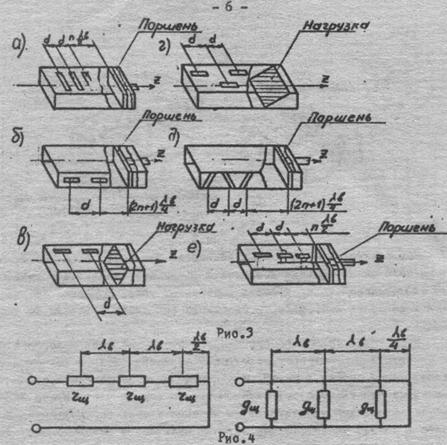

Используя аналогию между волноводом и длинной линией, можно представить многощелевую антенну в виде линии, вдоль которой включен ряд сосредоточенных нагрузок, соответствующих щелям. Так, например, резонансным антеннам, изображенным на рис.3,а,б, соответствуют эквивалентные схемы, представленные на рис.4,а,б. Последовательные сопротивления (параллельные проводимости), включенные в линии на удалении и друг от друга, при пересчете к точкам включения первой нагрузки складываются. Таким образом, нормированное входное сопротивление антенны с поперечными настроенными щелями равно: , где - число щелей, а нормированная входная проводимость антенны с проводольными настроенными щелями на широкой стенке и наклонными щелями на узкой стенке равна: .

sitednl.narod.ru/1.zip - база сотовых по Петербургу

Для того чтобы антенна была согласована с питающим ее волноводом, необходимо выполнить условие или .

Прямолинейные многощелевые антенны (см. рис.3) применяют для формирования узких ДН в плоскостях, содержащих ось волновода и перпендикулярных плоскости расположения щелей. В плоскости, перпендикулярной этой оси, ДН остается широкой. Игольчатую ДН можно сформировать, располагая параллельно ряд щелевых волноводов, образующих плоскостную антенную решетку.

Синфазное возбуждение щелей можно осуществить двумя способами: либо выбрать расстояние между соседними щелями, равное , и расположить их идентично вдоль оси волновода (рис.3,а,б,в), либо выбрать расстояние, равное , а дополнительный сдвиг фаз на реализовать за счет “шахматного” расположения щелей (рис.3,г). Такие антенны называют прямофазными и, соответственно, переменнофазными.

В случае “шахматного” расположения продольных щелей в широкой стенке волновода (рис.3,г) дополнительный сдвиг фаз, равный , достигается за счет того, что поперечная составляющая поверхностного тока меняет свое направление на обратное при переходе средней линии волновода (см. рис.1,б). В случае встречно наклонного расположения щелей через на узкой стенке волновода (рис.3,д) также достигается их синфазное возбуждение. Продольные щели на средней линии широкой стенки волновода можно синфазно возбуждать, размещая возбуждающие штыри по разным сторонам щелей (рис.3,е).
