Разработка схемы электронного эквалайзераСтраница: 6/10
Таким образом, получим: 2*N+1=53 Полосовой фильтр №4 (ПФ4)
Частоты среза фильтра:  кГц,  кГц ;  рад/с;
 рад/с;
Частота дискретизации fД=18 кГц;
Период дискретизации фильтра для определения порядка данного фильтра:  мс.
Переходная функция  :

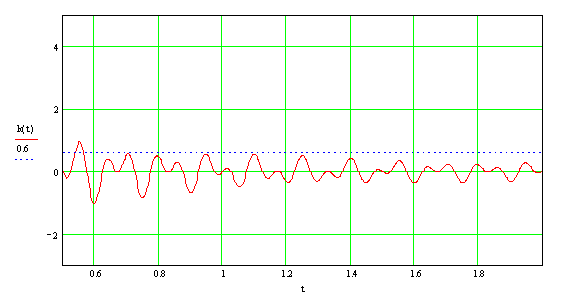

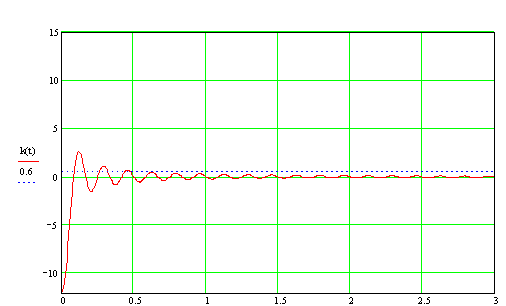

Рис.7. Переходная функция ПФ4.

Определим коэффициенты фильтра ПФ4:
Таблица 6. | n | a | n | a | | 0 | -0,039924801 | 13 | -0,14859 | | 1 | -0,036859051 | 14 | -0,03612 | | 2 | -0,030099957 | 15 | 0,339846 | | 3 | 0,181767777 | 16 | -0,44409 | | 4 | -0,262616392 | 17 | 0,188865 | | 5 | 0,179398893 | 18 | 0,21898 | | 6 | -0,00735706 | 19 | -0,34919 | | 7 | -0,074570718 | 20 | -0,03768 | | 8 | -0,033569017 | 21 | 0,674093 | | 9 | 0,236141895 | 22 | -0,90173 | | 10 | -0,323321834 | 23 | 0,190798 | | 11 | 0,185039538 | 24 | 1,350195 | | 12 | 0,056604813 | 25 | -2,93165 | | | | 26 | 1,8 |
Таким образом, получим: 2*N+1=27
Результаты определения порядка фильтров удобно представить в следующем виде:
Таблица 7. |
Фильтр |
Полоса пропускания |
N Tд, с |
N |
Максимальная точка АЧХ | |
ФНЧ1 |
0-0,54 |
0,0042 |
93 |
4,2 | |
ПФ1 |
0,54-1 |
0,0043 |
95 |
4,3 | |
ПФ2 |
1-2,9 |
0,0162 |
36 |
1,6 | |
ПФ3 |
2,9-7 |
0,0009 |
20 |
0,88 | |
ПФ4 |
7-11 |
0,0006 |
13 |
0,56 | | | | | | | |
|
