Управление ДПЛА через ретранслятор

Содержание

Задание. 3

Отечественные и зарубежные беспилотные ДПЛА 4

Оперативный БПЛА ПЧЕЛа -1. 4

Высотный разведывательный БПЛА RQ-4 Global Hawk 6

Цифровая радиолиния с сигналом КИМ-ЧМ . 10

Основной тракт радиолинии 11

Система синхронизации 12

Расчет 15

Определение параметров имитационной модели 18

Анализ результатов расчета и моделирования 19

Литература 19

Задание

Отечественные и зарубежные беспилотные ДПЛА

Оперативный БПЛА ПЧЕЛа -1

На экране видеоконтрольного устройства бушует лесной пожар. Оператор-наблюдатель, внимательно следящий за изображением на экране, иногда с помощью пульта управления перемещает картинку вперед или назад, влево - вправо, приближает или удаляет ее от себя. Его задача - оценить увиденное, определить размеры охваченного пожаром участка, привязать его к координатам местности и сообщить «наверх» для принятия решения.

Координаты местности и привязку к участку оператор-наблюдатель получает с другого дисплея, расположенного рядом, за которым работает штурман. На экране его видеоконтрольного устройства - карта местности с нанесенными на ней замкнутыми геометрическими фигурами, по которым медленно ползет мерцающая искорка.

«Искорка» - это дистанционно-пилотируемый аппарат (ДПЛА), который с помощью установленной на борту телекамеры показывает оператору пожар, разгоревшийся от него на расстоянии нескольких десятков километров. Часами оператор-штурман может «водить» ДПЛА в зоне, интересующей оператора-наблюдателя, менять высоту от сотни метров до нескольких километров, а затем вернет аппарат к наземному пункту дистанционного управления (НПДУ) и плавно на парашюте опустит его, слегка задымленного и почерневшего на землю. Замена парашюта, заправка топливом и ДПЛА готов к новому полету в очередной экстремальной ситуации.

Такова в общих чертах идея беспилотной воздушной разведки, и так, опять же приблизительно, можно представить картину будущего применения комплексов с ДПЛА в мирных целях. Пока же существующие в большинстве развитых стран комплексы с ДПЛА применяются для разведки пожаров, но далеко не лесных.

ДПЛА представляют собой частный класс летательных аппаратов, занимающий промежуточное положение между пилотируемой авиацией и беспилотной ракетной техникой.

Термин «дистанционно-пилотируемые» подразумевает не просто радиоуправляемый аппарат по типу модели. Смысл дистанционного управления сводится к тому, что между человеком - оператором, находящимся на НПДУ, и летящим ДПЛА непрерывно происходит обмен информацией, а с помощью полезной нагрузки, находящейся на борту (телевизионная камера, ИК-аппаратура), создается иллюзия наблюдения за наземными целями под его крылом. Огромное значение имеет и то, что на оператора не действуют реальные физические и психологические нагрузки, свойственные экипажам пилотируемых самолетов.

Эффект информационного присутствия человека на борту ДПЛА, позволяющий сохранить основные положительные качества авиации - гибкость и быстроту реакции на непредвиденное изменение обстановки и многоразовость применения этих аппаратов, - вот основные отличия ДПЛА от беспилотных аппаратов вообще.

В последние годы создание ДПЛА стало одной из наиболее быстро развивающихся отраслей авиационно-космической промышленности во многих странах мира. 41 страна, в той или иной степени, ведет сейчас разработки подобных машин. В значительной степени это вызвано успешным использованием их в ряде проведенных в последние десятилетия, боевых операций.

В будущих войнах и конфликтах XXI века, по оценкам подавляющего большинства западных экспертов, США и страны НАТО будут делать ставку на применение сравнительно дешевых ДПЛА. Слишком уж большой становится цена возможных потерь пилотируемых самолетов и летного состава. Стоимость современного самолета в настоящее время достигает 50-60 млн.долл. Да и на подготовку высококлассного летчика надо потратить еще 10 млн.долл. В то же время, многие задачи, возлагаемые на пилотируемую авиацию, могут с успехом выполняться боевыми ДПЛА.

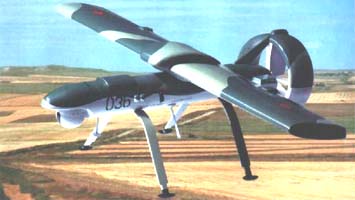

Комплекс «Строй-П» с ДПЛА «Пчела-1Т» (головной разработчик ГУП НИИ «Кулон»), созданный в 1990-м, предназначен для круглосуточного наблюдения объектов и передачи их телевизионного или тепловизионного изображения в реальном масштабе времени на наземный пункт управления. В 1997-м комплекс, допускающий телевизионную разведку в светлое время суток, принят на вооружение Российской армии.

«Пчела-1Т» является многоцелевым летательным аппаратом и может быть переоборудована в ДПЛА для постановки помех связным радиостанциям и в воздушную мишень. При замене бортовой телевизионной аппаратуры аппаратурой постановки помех «Пчела-1Т» способна подавлять радиостанции в УКВ - диапазоне в радиусе 10-20 км.

Старт ДПЛА осуществляется с помощью двух твердотопливных ускорителей с короткой направляющей, размещенной на гусеничном шасси боевой машины десанта. Летательный аппарат управляется или по заданной программе, или оператором, которому достаточно ввести в ЭВМ только новые высоту и курс.

В качестве силовой установки на ДПЛА «Пчела-1» применяется двухтактный двухцилиндровый двигатель внутреннего сгорания П-032, вращающий толкающий винт постоянного шага, расположенный в кольцевом оперении. Бортовое оборудование включает сменный комплекс разведывательной аппаратуры, в состав которой входит телевизионная камера или тепловизор. Телевизионная камера имеет объектив с фокусным расстоянием, изменяемым по команде оператора.

Оригинальная аэродинамическая схема с кольцевым оперением позволила уменьшить габариты аппарата и исключить его сваливание на малых скоростях полета. Крыло малого удлинения обеспечило необходимые аэродинамические характеристики при минимальных габаритах машины, позволяющих транспортировать ее любыми типами грузового автотранспорта.

Посадка на парашюте допускается на неподготовленную ровную площадку. Модульное построение фюзеляжа позволяет быстро заменить поврежденные агрегаты и отдельные элементы конструкции. Применение стеклопластика в конструкции планера обеспечивает малые затраты на серийное производство, простоту технического обслуживания в эксплуатации и малую степень повреждаемости.
