Управление ДПЛА через ретранслятор

Комплекс «Строй-П» включает в себя 10 летательных аппаратов, наземный пункт дистанционного управления, который вместе с пусковой установкой размещен на десантируемом бронетранспортере БТР-Д, технологическую машину (на базе автомобиля КАМАЗ) и транспортно-заряжающую машину (на шасси ГАЗ-66). Комплекс полностью обеспечивает техническое обслуживание ДПЛА перед стартом, его пуск и управление, прием и отображение в реальном времени телевизионной информации на экране оператора. На видеоконтрольном устройстве отображаются также маршрут аппарата и его текущие координаты.

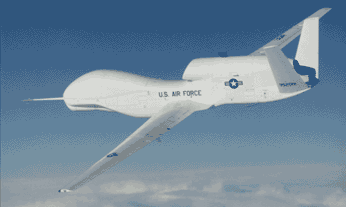

Высотный разведывательный БПЛА RQ-4 Global Hawk

Программа высотного дальнего разведывательного БПЛА Tier - это программа создания демонстратора перспективной технологии для нужд воздушной разведки (Defense Airborne Reconnaissance Office's (DARO)). Цель проекта - предоставить командующему объединенными вооруженными силами необходимую разведывательную информацию. Необходимая разведывательная информация была определена директором DARO, генерал - майором Кеннетом Израэлем (Kenneth Israel), "разведывательная информацией о любой точке вражеской территории, в любое время суток, независимо от погодных условий".

Программа предусматривает разработку двух, дополняющих друг друга систем высотных БПЛА:

• Обычной конструкции - Tier II Plus
• Малозаметной конструкции - Tier III Minus.

Основные требования программы Tier II Plus.

БПЛА Tier II Plus должен быть способен вести продолжительную разведку на большой высоте. Он должен иметь дальность действия более 5500 км и иметь способность барражировать над районом разведки более 24-х часов на высоте более 18300 м.

Для ведения разведки должен быт оснащен радаром с синтезированной апертурой (synthetic aperture radar (SAR), электронно-оптическую и инфракрасную камеру высокого разрешения. Он также должен иметь способность одновременного применения этой аппаратуры. Из каналов связи должны иметься широкополосный спутниковый канал связи и канал связи в пределах зоны прямой видимости.

Стоимость БПЛА не должна превышать $10 млн. в ценах 1994 финансового года.

Проект фирмы Teledyne Ryan Aeronautical (TRA) БПЛА RQ-4A Global Hawk в мае 1995 года был выбран победителем в конкурсе на лучший БПЛА по программе Tier II+.

Возможности БПЛА Global Hawk вызвали большой интерес не только у американских военных, но и у военных Австралии, Великобритании, Израиля и Саудовской Аравии. Это сулит большие перспективы для фирмы Teledyne Ryan, у которой есть много других идей по применению этого "Короля БПЛА": например, он может использоваться как ретранслятор, как высотная научно-исследовательская лаборатория или как носитель противоракетного оружия для борьбы с баллистическими ракетами.

RQ-4 выполнен по нормальной аэродинамической схеме с низкорасположенным крылом большого удлинения. Крыло, производства концерна Boeing, полностью изготовлено из композиционного материала на основе углеволокна. Это позволило создать тонкое крыло с относительным удлинением 25. На крыле имеются, как минимум две, точки внешней подвески, рассчитанные на груз массой до 450 кг каждая. Шасси трехточечное с носовым колесом. На носовой стойке шасси имеется одно колесо, на подкрыльевых стойках - по два колеса. Фюзеляж типа полумонокок изготавливается фирмой Teledyne Ryan из алюминиевых сплавов. Он состоит из трех основных частей. Спереди расположен приборный отсек. Там, под большим радиопрозрачным обтекателем расположена параболическая антенна спутниковой связи диаметром 1.22 метра. В этом же отсеке размещена вся разведывательная аппаратура. В средней части находится большой топливный бак и в хвостовой части расположен реактивный турбовентиляторный двигатель Allison AE 3007H. Двигатель позаимствован, почти без изменений, у самолетов бизнес - класса Citation-X и EMB-145. После внесения небольших изменений в систему управления двигатель устойчиво работает на высотах до 21 300 метров.

V-образное хвостовое оперение, изготавливаемое фирмой Aurora Flight Sciences, также сделано из композиционных материалов.

БПЛА сам по себе это платформа для различного разведывательного оборудования. На Global Hawk устанавливаются три подсистемы разведывательной аппаратуры одновременно. Они действуют на разных длинах волн, могут работать одновременно и отличаются друг от друга следующим:
