Шум.

Беспорядочное смешение звуков различной интенсивности и частоты принято считать шумом.

Многие производственные процессы сопровождаются значительным шумом. Чрезмерный шум на производстве и в быту, уровень которого не соответствует существующим санитарным нормам, оказывает вредное влияние на организм человека: развивает тугоухость и глухоту, расшатывает центральную нервную систему, вызывает головные боли и бессонницу, учащается пульс и дыхание, изменяется кровяное давление.

Шум является причиной более быстрого, чем в нормальных условиях, утомления и снижения работоспособности человека.

Работа человека в условиях чрезмерного шума ослабляет внимание, что может прослужить причиной производственного травматизма.

Помещение диспетчерской не относится к числу помещений с повышенным уровнем шума. Нормируется только суммарная мощность шума, которая не должна превышать 60 дБ.

Электробезопасность.

Электрические установки, к которым относится практически все оборудование ЭВМ, представляют для человека большую потенциальную опасность, так как в процессе эксплуатации или проведения профилактических работ человек может коснуться частей, находящихся под напряжением.

Специфическая опасность электроустановок - токоведущие проводники, корпуса ЭВМ и прочего оборудования, оказавшегося под напряжением в результате повреждения (пробоя) изоляции, не подают каких-либо сигналов, которые предупреждают человека об опасности. Реакция человека на электрический ток возникает лишь при протекании последнего через тело человека.

Электропитание ПЭВМ осуществляется от стандартной трехфазной четырехпроводной  сети   с  заземленной  нейтралью  напряжением   Uпит = 220 В. В таких сетях для защиты от пробоя на корпус применяется защитное зануление.

Излучение.

Электровакуумные приборы, работающие в установках высоких и сверхвысоких частот при напряжениях свыше 6 кВ, становятся источниками “мягкого” рентгеновского излучения. При напряжениях свыше 15 кВ рентгеновское излучение выходит за пределы стеклянного баллона электровакуумного прибора и рассеивается в окружающем пространстве производственного помещения. Поэтому, если питающее напряжение (постоянное или импульсное) превышает 15 кВ, то необходимо применять средства  защиты обслуживающего персонала от рентгеновского облучения.

Электроннолучевые  трубки мониторов компьютеров работают под напряжением 26 кВ, а следовательно являются источниками мягкого рентгеновского излучения.

Защитные устройства должны обеспечивать защиту обслуживающего персонала от воздействия рентгеновских лучей с таким расчетом, чтобы доза рентгеновского облучения для всего тела человека за неделю не превышала бы 100 миллирентген (мр).

При работе с ПЭВМ для защиты от вредных излучений монитора пользуются защитными экранами.

Кроме того для защиты от бокового излучения расстояние между двумя компьютерами должно быть не менее 2м.

Эргономика.

На автоматизированном рабочем месте оператора-связиста (оператор в диспетчерской) в общем случае используются:

- средства отображения информации индивидуального пользования (блоки отображения, устройства сигнализации и так далее);

- средства управления и ввода информации (пульт дисплея, клавиатура управления, отдельные органы управления и так далее);

- устройства связи и передачи информации (модемы, телеграфные и телефонные аппараты);

- устройства документирования и хранения информации (устройства печати, магнитной записи и так далее);

- вспомогательное оборудование (средства оргтехники, хранилища для носителей информации, устройства местного освещения).

На автоматизированном рабочем месте должна быть обеспечена информационная и конструктивная совместимость используемых технических средств, антропометрических и психофизиологических характеристик человека.

При организации рабочего места должны быть учтены не только факторы, отражающие опыт, уровень профессиональной подготовки, индивидуально-личностные свойства операторов-связистов, но и факторы, характеризующие соответствие форм, способов представления и ввода информации психофизиологическим возможностям человека.

При оптимизации процедур взаимодействия операторов-связистов с техническими средствами в условиях автоматизиции эргономические факторы выступают в качестве основных, обуславливающих вероятностно-временные характеристики и напряженность работы. Эти факторы являются чувствительными к вариациям индивидуально-личностных свойств оператора.

Рабочая мебель должна быть удобной для выполнения планируемых рабочих операций. Конструкция рабочей мебели: стола, стула имеет огромное значение для создания здоровых условий и высокопроизводительного труда. Рабочая мебель конструируется с учетом антропометрических данных человека, технических, эстетических и экономических факторов.

В комплекте рабочей мебели большое значение имеет конструкция производственного стула, так как от него зависит поза работника, а следовательно, и затрата энергии и степень его утомляемости. Рабочее сиденье должно иметь требуемые размеры, соответствующие антропометрическим данным человека, и быть подвижным. Наиболее удобны стулья и кресла с регулируемым наклоном спинки и высотой сиденья. Изменяя высоту сиденья от уровня пола и угол наклона спинки, можно найти положение, наиболее соответствующее трудовому процессу и индивилуальным особенностям работника.

Как правило, все поверхности письменных и рабочих столов должны быть  на уровне локтя при рабочем положении человека. При выборе высоты стола необходимо учитывать, сидит человек во время работы или стоит.

Неудобная высота стола снижает эффективность работы и вызывает быстрое утомление. Отсутствие достаточного пространства для коленей и ступней вызывает постоянное раздражение работника. Минимальная рабочая высота стола должна быть не менее 725 мм. Как показывает практика, для рабочего среднего роста высота рабочего стола принимается 800 мм. Для работника другого роста можно изменить высоту рабочего стула или положение его подножки так, чтобы расстояние от предмета обработки до глаз рабочего по высоте было равным примерно 450 мм.

Размещение технических средств и кресла оператора в рабочей зоне должно обеспечивать удобный доступ к основным функциональным узлам и блокам аппаратуры для проведения технической диагностики, профилактического осмотра и ремонта; возможность быстро занимать и покидать рабочую зону; исключение случайного приведения в действие средств управления и ввода информации; удобную рабочую позу и позу отдыха. Кроме того, схема размещения должна удовлетворять требованиям целостности, компактности и технико-эстетической выразительности рабочей позы.

Дисплей должен размещаться на столе или подставке так, чтобы расстояние наблюдения информации на экране не превышало 700 ии (оптимальное расстояние 450 - 500 мм). Экран дисплея по высоте должен быть расположен так, чтобы угол между нормалью к центру экрана и горизонтальной линией взгляда составлял 200. В горизонтальной плоскости угол наблюдения экрана не должен превышать 600. Пульт дисплея должен быть размещен на столе или подставке так, чтобы высота клавиатуры пульта по отношению к полу составляла 650 - 720 мм. При размещении пульта на стандартном столе высотой 750 мм необходимо использовать кресло с регулируемой высотой сиденья (450 - 380 мм) и подставку для ног.

Документ (бланк) для ввода оператором данных рекомендуется располагать на расстоянии 450 - 500 мм от глаза оператора, преимущественно слева, при этом угол между экраном дисплея и документом в горизонтальной плоскости должен составлять 30 40°. Угол наклона клавиатуры должен быть равен 15°.

Экран дисплея, документы и клавиатура пульта дисплея должны быть расположены так, чтобы перепад яркостей поверхностей, зависящий от их расположения  относительно  источника  света,  не  превышал 1 : 10 (рекомендуемое значение 1 : 3). При номинальных значениях яркостей изображения на экране 50 - 100  кд/м2  освещенность документа должна составлять 300 - 500 лк.

Рабочее место следует оборудовать таким образом, чтобы движения работника были бы наиболее рациональные, наименее утомительные.

Устройства документирования и другие, нечасто используемые технические средства, рекомендуется располагать справа от оператора в зоне максимальной досягаемости, а средства связи слева, чтобы освободить правую руку для записей.

Расчет освещенности.

С помощью света осуществляется связь человека с окружающей средой.

Рациональное освещение рабочих мест обеспечивает безопасные и здоровые условия труда.

Освещение, соответствующее санитарным нормам, является главнейшим условием гигиены труда и культуры производства. При хорошем освещении устраняется напряжение зрения, ускоряется темп работы. При недостаточном освещении глаза сильно напрягаются, темп работы снижается, утомляемость работников увеличивается, качество работы снижается. Недостаточное освещение рабочих мест отрицательно влияет на хрусталик глаза, что может привести к близорукости. Чрезмерно яркое освещение раздражает сетчатую оболочку глаза, вызывает ослепленность. Глаза работников сильно устают, зрительное восприятие ухудшается, растет производственный травматизм, производительность труда падает. При хорошо организованном, рациональном освещении, соответствующем санитарным нормам, эти недостатки устраняются.

Для рационального освещения необходимо выполнение следующих условий:

- постоянная освещенность рабочих поверхностей во времени (колебание напряжения в сети не должны превышать 4% и выходить за пределы установленных норм);

- достаточная и равномерно распределенная яркость освещаемых рабочих поверхностей;

- отсутствие резких контрастов между яркостью рабочей поверхности и окружающего пространства;

- отсутствие резких и глубоких теней на рабочих поверхностях и на полу в проходах, что достигается правильным расположением светильников, а также увеличением отражения света от потолка и стен помещения и освещаемых рабочих поверхностей.

На предприятиях связи для освещения производственного помещения применяется общее освещение с равномерным (симметричным) размещением ламп.

Для освещения помещения с установленными ПЭВМ будут использоваться главным образом, люминесцентные лампы, которые необходимо применять в первую очередь в помещениях с напряженными и точными работами и которые обладают следующими достоинствами:

- высокой световой отдачей (до 75 лм/Вт и более);

- продолжительным сроком службы (до 10 000 часов);

- малой яркостью освещаемой поверхности;

- более экономичны по расходу электроэнергии;

- поверхность трубки лампы мало нагревается (до 40 - 50 градусов).

Наиболее приемлемыми для помещения с ПЭВМ являются люминесцентные лампы типа ЛБ (лампы белого света) и ЛТБ (тепло-белого света). Светильники, встраиваемые в потолок должны устанавливаться так, чтобы колпаки выступали не более, чем на 50 мм от поверхности потолка для уменьшения запыленности. Колпаки светильников изготавливаются из светорассеивающего материала, с коэффициентом пропускания не менее 0,7.

Норма освещенности помещения (Emin) зависит от разряда зрительных работ, выполняемых в данном помещении, который в свою очередь определяется минимальным размером объекта различения.

Для диспетчерской с установленными ПЭВМ таким объектом  является точка с размером 0,3 - 0,5 мм, то есть работа в диспетчерской относится к категории работ высокой точности - III.

Для этой категории работ при общем освещении наименьшая освещенность Emin = 300 лк (люкс) [3].

Коэффициент пульсации освещенности не более 15%.

Коэффициент запаса k = 1,5.

Коэффициент неравномерности освещения z = 0,9.

Пусть диспетчерская - помещение, где установлены ПЭВМ имеет следующие размеры: длина A = 7м,  ширина B = 6м,  высота H = 4м.

Подвесной потолок оборудован светильниками АОД (двухламповыми с люминесцентными лампами ЛБ-40).

Коэффициенты отражения светового потока от стен и потолка соответственно равны: rст =50%,  rпт = 70%.

Определим необходимое число светильников при общей системе освещения.

Для помещения с ПЭВМ уровень рабочей поверхности над полом равен 0,8м.  При этом Hр= 3,2 (высота подвеса над рабочей поверхностью).

Площадь помещения:  S = A . B = 7 . 6 = 42 м2

Для светильников АОД с лампами ЛБ40  световой поток, создаваемый одной лампой Fл = 2480 лм (люмен).

Определим сначала показатель помещения:

f = (A . B) / ((Hр . (A+B)) = (7 . 6) / ((3,2 . (7+6)) = 1

Теперь для f =1, коэффициентов отражения потолка rпт=0,7 и стен rст=0,5 находим по таблице [4] коэффициент использования светового потока - h = 0,47.

Необходимое число светильников определяется по формуле:

N = (Emin. S . k) / (Fл . z . n . h) = (300 . 42 . 1,5)/(2480 . 0,9 . 2 .  0,47) = 9,008 @ 10 шт.

Число ламп в светильнике равно 2. Общее количество ламп равно:

n = (2 . 10) = 20 шт.

Разделив N на число рядов, можно определить число светильников устанавливаемых в каждом ряду. Поскольку длина светильника известна, то нужно найти длину всех светильников ряда.

Если эта длина близка к геометрической длине ряда, он получается сплошным; если меньше длины ряда, то светильники размещаются с разрывами; если больше длины ряда, то увеличивается число рядов.

Пусть светильники устанавливаются в два ряда.

Число светильников в каждом ряду:  Nр = N/2 = 5.

Длина светильника АОД = 1,2 м, длина одного ряда 5 . 1,2 = 6 м.

Поскольку длина помещения A=7м, все светильники размещаются в двух рядах, где имеются еще и разрывы.

Рис. 2.4

Список используемой литературы:

1. Баклашов Н. И., Китаева Н. Ж., Терехов Б. Д. “Охрана труда на предприятиях связи и охрана окружающей Среды”, М., “Радио и связь”, 1989.

2. Гончаров Н. Р. “Охрана труда на предприятиях связи”, М., “Энергоиздат”, 1971.

3. Долин П. А. “Справочник по технике безопасности”, М., “Энергоиздат”, 1982.

4. Долбилина Е. В., Костюк Е. В., Курбатов В. А., Седов В. В. “Экология и безопасность жизнедеятельности: Учебное пособие”/ МТУСИ - М., 1997.

5. “Методические указания по технико-экономическому обоснованию дипломных проектов для факультетов АЭС и МЭС”/ МЭИС - М., 1982.

6. “Методические рекомендации по выполнению курсовых работ по дисциплине “Организация и планирование производства. Управление предприятием радиопромышленности” (специальность 23.01)”/ МТУСИ - М., 1994.

7. “Задание, методические указания и справочный материал к курсовой работе “Организация ГТС” для студентов дневного и вечернего факультета (специальности: 23.05 и 07.10)”/ МИС - М., 1990.

8. Ведомственные нормы технологического проектирования. Часть 2. Станции городских и сельских телефонных сетей. ВНТП 112-79 Мин-связи СССР. - М.: Связь, 1980.

9. Буланов А. В., Буланова Т. А., Слепова Г. Л. “Основы проектирования электронных АТС типа АТСЭ 200: Учебное пособие”/ МИС. - М., 1988.

10. “Цифровые системы коммутации с распределенным управлением, часть 2 / Попова А. Г., Степанова И. В.: Под ред. Васильева В. Ф. - М., Информсвязьиздат, 1992.

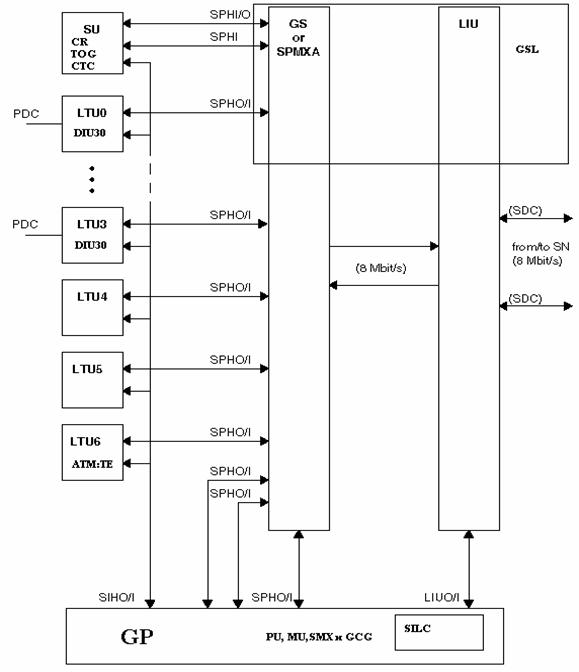

11. Проектная  документация  на  коммутационную  систему   EWSD (АТСЭ-340).

12. Техническая документация действующей станции EWSD.

13. Учебный курс “коммутационная система EWSD - техник”./ Андреев А. В., Филипова Н. В. - Изд. Учебный центр МГТС, 1998.
