Расчет элементов высокочастотной коррекции усилительных каскадовСтраница: 2/8
 .
(2.7)
Пример 2.1. Рассчитать
 ,
 ,
 ,
 каскада, приведенного
на рис. 2.1, при использовании транзистора КТ610А [6]( =
5 Ом,  = 1 Ом,
 =
0,0083 Сим,  = 4 пФ,
 =160 пФ,
 = 1 ГГц,
 =120,
 =0,95 А/В,
 = 0,99,
 = 55 мА), и условий:
 = 50 Ом;
 = 0,9;
 = 10.
Решение. При известных
и
, в соответствии с
(2.1), имеем:  = 10,5
Ом. Зная , находим:
= 13,3 Ом. По формуле
(2.2) определим:  =
1,03×10-9с. Подставляя известные
и
в соотношение (2.5)
получим: = 74,9 МГц.
По формулам (2.6) и (2.7) определим
= 196 пФ,
= 126 Ом.
2.2. ПРОМЕЖУТОЧНЫЙ КАСКАД

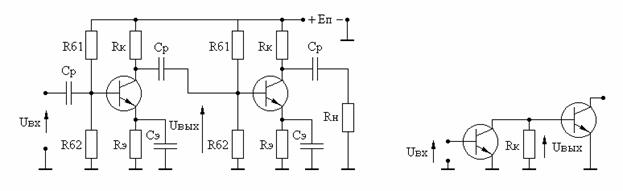

Принципиальная схема каскада приведена
на рис. 2.2,а, эквивалентная схема по переменному току - на рис. 2.2,б.
а) б)
Рис. 2.2
В соответствии с [1] коэффициент усиления
каскада в области верхних частот описывается выражением:
 ,
где
 ;
(2.8)
 ;
(2.9)
 ;
(2.10)
 – входное сопротивление
и входная емкость нагружающего каскада.
Значения
, входное сопротивление
и входная емкость каскада рассчитываются по формулам (2.5), (2.6), (2.7).
Пример 2.2. Рассчитать
,
,
,
каскада, приведенного
на рис. 2.2, при использовании транзистора КТ610А (данные транзистора приведены
в примере 2.1) и условий:
= 0,9;
= 10;
,
нагружающего каскада
- из примера 2.1.
Решение. По известным
и
из (2.8) получим:
= 10.5 Ом. Зная
из (2.10) найдем:
= 11,5 Ом. По формуле
(2.9) определим: =
3×10-9 с. Подставляя известные
,
в соотношение (2.5)
получим = 25,5 МГц.
По формулам (2.6) и (2.7) определим
= 126 Ом,
= 196 пФ.
3. РАСЧЕТ КАСКАДА С ВЫСОКОЧАСТОТНОЙ ИНДУКТИВНОЙ
КОРРЕКЦИЕЙ
3.1. ОКОНЕЧНЫЙ КАСКАД

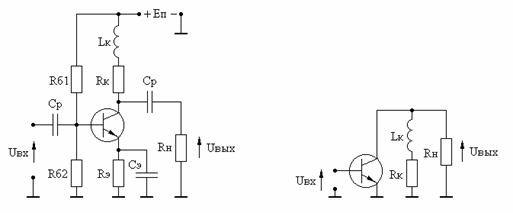

Принципиальная схема каскада с высокочастотной
индуктивной коррекцией приведена на рис. 3.1,а, эквивалентная схема по переменному
току - на рис. 3.1,б.
а) б)
Рис. 3.1
При отсутствии реактивности нагрузки
высокочастотная индуктивная коррекция вводится для коррекции искажений АЧХ вносимых
транзистором. Корректирующий эффект в схеме достигается за счет возрастания сопротивления
коллекторной цепи с ростом частоты усиливаемого сигнала и компенсации, благодаря
этому, шунтирующего действия выходной емкости транзистора.
В соответствии с [1] коэффициент усиления
каскада в области верхних частот, при оптимальном значении
 равном:
 ,
(3.1)
описывается выражением:
 ,
где
;
(3.2)
 ;
(3.3)
 ;
(3.4)
 ;
(3.5)
 и
рассчитываются по (2.3)
и (2.4).
При заданном значении
,
каскада равна:
= .
(3.6)
Значения
,
каскада рассчитываются
по формулам (2.6), (2.7).
Пример 3.1. Рассчитать
,
,
,
,
каскада с ВЧ индуктивной
коррекцией, схема которого приведена на рисунке 3.1, при использовании транзистора
КТ610А (данные транзистора приведены в примере 2.1) и условий
= 50 Ом;
= 0,9;
= 10.
Решение. По известным
и
из (3.2) получим
= 10,5 Ом. Зная
из (3.3) найдем
= 13,3 Ом. Рассчитывая
по (3.5) и подставляя
в (3.1) получим = 13,7×10-9
Гн. Определяя tк по (3.4) и подставляя в (3.6) определим
= 350 МГц. По формулам
(2.6), (2.7) найдем =
196 пФ, = 126 Ом.

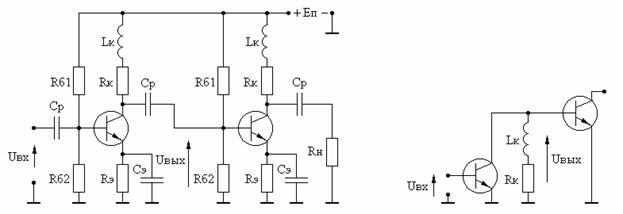

3.2. ПРОМЕЖУТОЧНЫЙ КАСКАД
Принципиальная схема промежуточного каскада
с высокочастотной индуктивной коррекцией приведена на рис. 3.2,а, эквивалентная
схема по переменному току - на рис. 3.2,б.
а) б)
Рис. 3.2
В соответствии с [1] коэффициент усиления
каскада в области верхних частот, при оптимальном значении
равном:
,
(3.7)
определяется выражением:
,
где
;
(3.8)
 ;
(3.9)
 ;
(3.10)
|
