Расчет элементов высокочастотной коррекции усилительных каскадов

В таблицах 7.3 и 7.4 приведены значения элементов , вычисленные для случая реализации усилительного каскада с различным наклоном АЧХ, лежащим в пределах + 6 дБ, при допустимом уклонении АЧХ от требуемой формы  равном 0,25 дБ и 0,5 дБ, и для различных значений .

Таблицы получены с помощью методики проектирования согласующе-выравнивающих цепей транзисторных усилителей, предполагающей составление и решение систем компонентных уравнений [5], и методики синтеза прототипа передаточной характеристики, обеспечивающего максимальный коэффициент усиления каскада при заданной допустимой неравномерности АЧХ в заданной полосе частот [13].

Для перехода от схемы на рис. 7.7 к схеме на рис. 7.6 следует воспользоваться формулами пересчета:

                                 (7.11)

где    ;

,  - нормированные относительно  и  значения элементов  и .

Табличные значения элементов , в этом случае, выбираются для значения  равного:

                                       (7.12)

где    - коэффициент, значение которого приведено в таблицах.

Пример 7.3. Рассчитать  каскада и значения элементов , , , ,  межкаскадной КЦ (рис. 7.5), если в качестве  и  используются транзисторы КТ610А (= 3 нГн, = 5 Ом, = 4 пФ, = 86 Ом, = 1 ГГц), требуемый подъем АЧХ каскада на транзисторе  равен 3 дБ, = 50 Ом,  = 0,9, = 260 МГц.

Решение. Нормированные значения элементов ,  и  равны:  =  = 0,56;  = / = 0,058;  = / = 0,057. Значение = 0,9 соответствует неравномерности АЧХ 1 дБ. По таблице 7.4 найдем, что для подъема АЧХ равного 3 дБ коэффициент  = 4,9. По (7.12) определим:  = 0,05. Ближайшее табличное значение  равно 0,07. Для этого значения  из таблицы имеем:  = 0,959;  = 1,917;  = 4,816;  = 4,817;  = 0,224. Теперь по (7.11) и (7.10) получим:  = 1,13;  = 0,959;  = 1,917;  = 4,256;  = 3,282;  = 0,229;  = 4,05. После денормирования элементов найдем:  =  = 82,5 Ом;  = / = 100 нГн;  = / = 30,3 пФ;  = 23,4 пФ;  = 12 нГн.

8. РАСЧЕТ УСИЛИТЕЛей С ЧАСТОТНЫМ РАЗДЕЛЕНИЕМ КАНАЛОВ

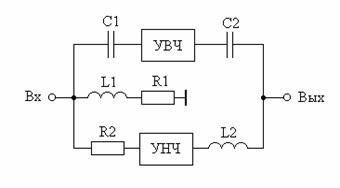

При разработке усилителей с рабочими частотами от нуля либо единиц герц до единиц гигагерц возникает проблема совмещения схемных решений построения низкочастотных и сверхвысокочастотных усилителей. Например, использование больших значений разделительных конденсаторов и дросселей питания для уменьшения нижней граничной частоты, связано с появлением некорректируемых паразитных резонансов в области сверхвысоких частот. Этого недостатка можно избежать, используя частотно-разделительные цепи (ЧРЦ). Наибольший интерес представляет схема усилителя с ЧРЦ, предназначенного для усиления как периодических, так и импульсных сигналов [15,16,17]. Схема усилителя с ЧРЦ приведена на рис. 8.1, где УВЧ – усилитель верхних частот, УНЧ – усилитель нижних частот.

Рис. 8.1

Принцип работы схемы заключается в следующем. Усилитель с ЧРЦ состоит из двух канальных усилителей. Первый канальный усилитель УВЧ является высокочастотным и строится с использованием схемных решений построения усилителей сверхвысоких частот. Второй канальный усилитель УНЧ является низкочастотным и строится с использованием достоинств схемных решений построения усилителей постоянного тока либо усилителей низкой частоты. При условии согласованных входов и выходов канальных усилителей, выборе значения резистора  равным , а  много больше значения , усилитель с ЧРЦ оказывается согласованным по входу и выходу. Каждый из канальных усилителей усиливает соответствующую часть спектра входного сигнала. Выходная ЧРЦ осуществляет суммирование усиленных спектров в нагрузке.

Если обозначить нижнюю и верхнюю граничные частоты УВЧ как  и , а нижнюю и верхнюю граничные частоты УНЧ как  и , то дополнительным необходимым условием построения усилителя с ЧРЦ является требование:

³10.                                            (8.1)

В этом случае полоса пропускания разрабатываемого усилителя с ЧРЦ будет охватывать область частот от  до .

С учетом вышесказанного расчет значений элементов ЧРЦ усилителя сводится к следующему.

Значения резисторов  и  выбираются из условий:

                                                (8.2)

По заданному коэффициенту усиления УВЧ  определяется необходимый коэффициент усиления УНЧ  из соотношения:

,                           (8.3)

где  - входное сопротивление УНЧ.

Значения элементов ЧРЦ рассчитываются по формулам [15]:

                                (8.4)

Пример 8.1. Рассчитать значения элементов , , , , , , коэффициент усиления УНЧ и его  для усилителя с ЧРЦ, схема которого приведена на рис. 8.1, при условиях: = 10; = 1 МГц;  = ;  =  = 50 Ом.

Решение. В соответствии с формулами (8.1) и (8.2) выбираем:  = 10 МГц, =50 Ом, =500 Ом. Теперь по (8.3) найдем: =110, а по (8.4) определим: = 3,2 нФ; = 8 мкГн; = 320 пФ; =800 нГн.

Список использованных источников

1. Мамонкин И.Г. Усилительные устройства. Учебное пособие для вузов. - М.: Связь. 1977.

2. Шварц Н.З. Линейные транзисторные усилители СВЧ. - М.: Сов. радио, 1980.

3. Широкополосные радиопередающие устройства / Алексеев О.В., Головков А.А., Полевой В.В., Соловьев А.А.; Под ред. О.В. Алексеева. - М.: Связь, 1978.

4. Титов А.А., Бабак Л.И., Черкашин М.В. Расчет межкаскадной согласующей цепи транзисторного полосового усилителя мощности // Электронная техника. Сер. СВЧ-техника. – 2000. - Вып. 1.

5. Бабак Л.И., Шевцов А.Н., Юсупов Р.Р. Пакет программ автоматизированного расчета транзисторных широкополосных  и импульсных УВЧ - и СВЧ усилителей // Электронная техника. Сер. СВЧ – техника. – 1993. – Вып. 3.

6. Петухов В.М. Полевые и высокочастотные биполярные транзисторы средней и большой мощности и их зарубежные аналоги: Справочник. В 4 томах. – М.: КУбК-а, 1997.

7. Никифоров В.В., Терентьев С.Ю. Синтез цепей коррекции широкополосных усилителей мощности с применением методов нелинейного программирования // Сб. «Полупроводниковая электроника в технике связи». /Под ред. И.Ф. Николаевского. - М.: Радио и связь, 1986. – Вып. 26.

8. Титов А.А. Упрощенный расчет широкополосного усилителя. // Радиотехника. - 1979. - № 6.

9. Мелихов С.В., Колесов И.А. Влияние нагружающих обратных связей на уровень выходного сигнала усилительных каскадов // Сб. «Широкополосные усилители». - Томск: Изд-во Том. ун-та, 1975. – Вып. 4.

10. Бабак Л.И. Анализ широкополосного усилителя по схеме со сложением напряжений // Сб. «Наносекундные и субнаносекундные усилители» / Под ред. И.А. Суслова. - Томск: Изд-во Том. ун-та, 1976.

11. Бабак Л.И., Дергунов С.А. Расчет цепей коррекции сверхширокополосных транзисторных усилителей мощности СВЧ // Сб. «Радиотехнические методы и средства измерений» - Томск: Изд-во Том. ун-та, 1985.

12. Титов А.А. Расчет межкаскадной корректирующей цепи многооктавного транзисторного усилителя мощности. // Радиотехника. – 1987. - №1.

13. Титов А.А. Расчет диссипативной межкаскадной корректирующей цепи широкополосного усилителя мощности // Радиотехника. - 1989. - №2.

14. Альбац М.Е. Справочник по расчету фильтров и линий задержки. – М.: Госэнергоиздат, 1963.

15. Ильюшенко В.Н., Титов А.А. Многоканальные импульсные устройства с частотным разделением каналов. // Радиотехника. - 1991. - № 1.

16. Пикосекундная импульсная техника. /В.Н. Ильюшенко, Б.И. Авдоченко, В.Ю. Баранов и др. / Под ред. В.Н. Ильюшенко.- М.: Энергоатомиздат, 1993.

17. Авторское свидетельство № 1653128 СССР, МКИ НОЗF 1/42. Широкополосный усилитель / В.Н. Ильюшенко, А.А. Титов // Открытия, Изобретения. – 1991 - №20.
