Устройство динамической индикации

Страница: 2/7



Уравнение мультиплексора:







По полученному уравнению строим коммутатор в базисе И-НЕ (рисунок 2.1).

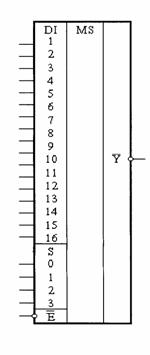

            Для построения коммутатора на промышленных ИМС выбираем одну микросхему К133КП1 и одну микросхему К133КП2. К133КП1 - 16 - входовый цифровой мультиплексор (рисунок 2.2). Он позволяет с помощью четырех адресных входов выбора S0 - SЗ передать данные, поступающие на один из входов I1 - I16 в выходной провод . По - другому, данный мультиплексор - это 16- позиционный переключатель, снабженный  инвертором на выходе. Режимы работы мультиплексора КП1 даны в табл. 2.2. Если на вход разрешения  подано напряжение высокого уровня, на выходе Y так же появится высокий уровень независимо от адреса S0 - SЗ и данных на входах I1 - I16. Напряжение низкого уровня на входе прохождение данных от входов I1- I16.



Рисунок 2.2







Таблица 2.2

Вход

Выход

Вход

Выход

Выбор

Разре-шение



Выбор

Разре-шение



S3

S2

S1

S0

E

Y

S3

S2

S1

S0

E

Y









B



B

H

H

H

H

9

H

H

H

H

H

I1

B

H

H

B

H

10

H

H

H

B

H

I2

B

H

B

H

H

11

H

H

B

H

H

I3

B

H

B

B

H

12

H

H

B

B

H

I4

B

B

H

H

H

13

H

B

H

H

H

I5

B

B

H

B

H

14

H

B

H

B

H

I6

B

B

B

H

H

15

H

B

B

H

H

I7

B

B

B

B

H

16

H

B

B

B

H

I8

B
