Студентам > Курсовые > Устройство динамической индикации

Устройство динамической индикации

Страница: 6/7

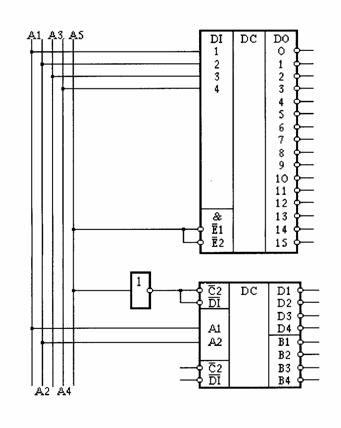

Рисунок 4.3





5. Синтез преобразователя кода и выбор ИМС.



    Преобразователь кода  преобразует  числовую  информацию   из   одной двоичной системы  в  другую.  В  данном  случае  необходимо преобразовать двоично -  десятичный  код  поступающий  от  коммутатора  (код  8421)  в специальный код семи сегментного индикатора.

    Для этого  строим  таблицу   перехода   (таблица   5.1).   Обозначим переменные составляющие кода 8421 как Х4, Х3, Х2, Х1, для семи сегментого индикатора А, В, С, D, E, F, G - Y1, Y2, Y3, Y4, Y5, Y6, Y7 рисунок 5.1.





                   Таблица 5.1



Вход

код 8421

Выход

Семи сегментный код



4

3

2

1

G

F

E

D

C

B

A



X4

X3

X2

X1

Y7

Y6

Y5

Y4

Y3

Y2

Y1

0

0

0

0

0

0

1

1

1

1

1

0

1

0

0

0

1

0

0

0

0

1

1

0

2

0

0

1

0

1

0

0

1

0

1

1

3

0

0

1

1

1

0

0

1

1

1

1

4

0

1

0

0

0

1

0

0

1

1

0

5

0

1

0

1

1

0

0

1

1

0

1

6

0

1

1

0

1

0

1

1

1

0

1

7

0

1

1

1

0

0

0

0

0

1

0

8

0

0

0

0

1

1

1

1

1

1

1

9

0

0

0

1

1

1

0

1

1

1

1
