В
качестве триггера выбрали ИМС К133ТМ которая содержит два независимых
D
триггера , имеющих общую цепь питания. У каждого триггера есть
входы D, S, R, а также комплиментарные выходы
Q и  .
Входы S и R - асинхронные, потому что они
работают независимо от сигнала на тактовом входе; активный
уровень для них низкий. Для перевода триггера в счетный режим необходимо
соединить выход с
входом D , после этого триггер будет менять свое состояние по
положительному перепаду на тактовом входе С.
На
рисунке 3.4 показана схема пяти разрядного двоичного счетчика пульсаций с
коэффициентом пересчета равным 19. Элементы 4И и 2И необходимы для сброса
счетчика и обеспечения коэффициента пересчета равным 18.
Рисунок 3.4
4. Выбор ИМС дешифратора разрядов.
Дешифратор - устройство для преобразования двоичных чисел в десятичные
или для преобразования в единичную посылку на одном из выходов.
Дешифраторы широко применяются в устройствах управления, в системах цифровой
индикации, для построения распределителей импульсов по различным цепям и так
далее.
В нашем случае нам необходим дешифратор на 19 выходов. Однако среди ИМС 133
серии не имеется дешифраторов с таким числом выходов. Так как в 133 серии нет
ИМС с числом адресных входов более 4, то для построения дешифратора на 19
выходов воспользуемся двумя ИМС К133ИД3 и К133ИД4.
|

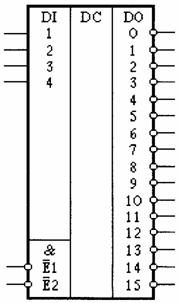

Микросхема
К133ИД3 (рисунок 4.1) дешифратор позволяющий преобразовать
четырехразрядный код, поступивший на входы А0 - А4 в напряжение низкого
логического уровня на одном из выходов. ИМС имеет два инверсных входа
разрешения дешифрации  1 и 2. Эти входы необходимы также при
наращивании числа разрядов дешифрируемого кода. Когда на входах 1 и 2 присутствует
напряжение высокого уровня, на выходах появляются высокие уровни.
Состояния дешифратора К133ИД3 указаны в таблице 4.1.
|
Рисунок 4.1
|
Для построения дешифратора на 16 выходов необходимо соединить входы разрешения 1 и 2 у ИМС и подключить их
к пятому разряду счетчика, то есть к пятому разряду адреса. Работать данная ИМС
будет если на пятом разряде счетчика будет напряжение логического
нуля, тогда код поступивший на адресные входы скоммутирует один из выходов.
Полученная
схема (рисунок 4.3) работает следующим образом: если на пятом разряде адреса
логический ноль, то работает ИМС К133ИД3 осуществляя коммутацию с 0 по 15
выход, если на пятом разряде логическая единица, то в работу вступает ИМС
К133ИД4 которая осуществляет коммутацию оставшихся с 16 по 18 выходов.
Таблица 4.1
|
Входы
|
Выходы
|
|
 1
|
2
|
I4
|
I3
|
I2
|
I1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
H
|
H
|
H
|
H
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
H
|
H
|
B
|
|
H
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
H
|
B
|
H
|
|
|
H
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
H
|
B
|
B
|
|
|
|
H
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
B
|
H
|
H
|
|
|
|
|
H
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
B
|
H
|
B
|
|
|
|
|
|
H
|
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
B
|
B
|
H
|
|
|
|
|
|
|
H
|
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
H
|
B
|
B
|
B
|
|
|
|
|
|
|
|
H
|
|
|
|
|
|
|
|
|
|
|
H
|
H
|
B
|
H
|
H
|
H
|
|
|
|
|
|
|
|
|
H
|
|
|
|
|
|
Главная
Документация
Файлы
Информация
и
. Данная
ИМС в нашей схеме будет использоваться как дешифратор на три выхода, для
этого соединим входы
