Технология изготовления печатных плат

· Нанесение пасты и установка SMT компонентов на верхнюю сторону платы.

· Нанесение пасты и установка SMT на нижнюю сторону платы.

· Нанесение клея и установка SMT компонентов на нижнюю сторону платы с последующем его высыханием.

· Автоматическая установка DIP компонентов.

· Автоматическая установка координатных компонентов (такие как светодиоды и т.п.).

· Ручная установка других компонентов.

· Пайка волной или пайка инфракрасным излучением.

· Промывка плат.

· Ручная пайка компонентов.

Ниже будут рассмотрены основные варианты размещения компонентов на плате, применяемые разработчиками. Варианты, где используются корпуса компонентов типа: Ultra fine pitch, COB, Flip Chip, TCP пока не рассматриваются, так как российскими разработчиками печатных плат они почти не используются.

Тип 1В: SMT Только верхняя сторона

Этот тип не является общим так как большинство разработок требует некоторых DIP компонентов. Его называют IPC Type 1B.

Порядок проведения процесса:

· нанесение припойной пасты, установка компонентов, пайка, промывка.

Тип 2B: SMT Верхние и нижние стороны

На нижней стороне платы размещаются чип-резисторы и другие компоненты небольших размеров. При использовании пайки волной, они будут повторно оплавляться за счет верхнего (побочного) потока волны припоя. При размещение больших компонентов с обеих сторон, типа PLCC, увеличивают издержки производства, потому что компоненты нижней стороны должны устанавливаться на специальный токопроводящий клей. Данный тип называется IPC Type 2B.

Порядок проведения процесса:

· нанесение припойной пасты, установка компонентов, пайка, промывка нижней стороны;

· нанесение припойной пасты на верхнюю сторону печатной платы, установка компонентов, повторная пайка, промывка верхней стороны.

Специальный тип: SMT верхняя сторона в первом случае и верхняя и нижняя во втором, но PTH только верхняя сторона.

Этот метод установки используется, когда имеются DIP компоненты, в SMT сборке. Процесс включает размещение DIP компонентов, вставляемых в отверстия перед SMT пайкой. При использовании данного метода убирается лишняя операция пайки волной или ручной пайки PTH компонентов, что значительно уменьшает стоимость изделия. Первое требование - способность компонентов противостоять вторичной пайки. Кроме того, размеры отверстия платы, контактные площадки и геометрия трафарета должны быть точно совмещены, чтобы достичь качественной спайки. Плата должна иметь сквозные металлизированные отверстия и может быть односторонней или двухсторонний, то есть компоненты могут размещаться как с верхней так и с нижней стороны.

Обязательным требованием при использовании данного метода является наличие сквозных металлизированных отверстий.

Порядок обработки односторонней печатной платы:

· нанесение припойной пасты, установка SMT компонентов, установка PTH компонентов, пайка, промывка верхней стороны.

Порядок обработки двухсторонней печатной платы:

· нанесение припойной пасты, установка SMT компонентов, повторное оплавление, промывка нижней стороны;

· установка PTH компонентов, пайка, промывка верхней стороны.

Тип 1С: SMT только верхняя сторона и PTH только верхняя сторона

Данный метод является смешанной технологией сборки. Все модули SMT и PTH установлены на верхней стороне платы. Допускается установка некоторых компонентов монтируемых в отверстия (PTH) на верхней стороне платы, где размещены SMT компоненты для увеличения плотности. Данный тип сборки называется IPC Type 1C.

Порядок проведения процесса:

· нанесение припойной пасты, установка, оплавление, промывка верхней части SMT;

· автоматическая установка DIP, затем осевых компонентов (такие как светодиоды);

· ручная установка других компонентов ;

· пайка волной PTH компонентов, промывка.

Тип 2С: SMT верхняя и нижняя стороны или PTH на верхней и нижней стороне

Установка поверхностно монтируемых и монтируемых в отверстия (DIP) компонентов с обеих сторон платы не рекомендуется из-за высокой стоимости сборки. Эта разработка может требовать большого объема ручной пайки. Также не применяется автоматическая установка PTH компонентов из-за возможных конфликтов с SMT компонентами на нижней стороне платы. Данный тип сборки называется IPC Type 2C.

Порядок проведения процесса:

· нанесение припойной пасты, установка, пайка, промывка верхней стороны SMT;

· нанесение специального токопроводящего клея через трафарет, установка, фиксация SMT;

· автоматическая установка DIP и осевых компоненты;

· маскирование всей нижней стороны PTH компонентов;

· ручная установка других компонентов;

· пайка волной PTH и SMT компонентов, промывка;

· ручная пайка нижней стороны PTH компонентов.

Тип 2C: SMT только нижняя сторона или PTH только верхняя

Данный тип предполагает размещение поверхностного крепления с нижней стороны платы и PTH на верхней стороне. Он также является одним из очень популярных видов размещения, т.к. позволяет значительно увеличить плотность размещения компонентов. Тип имеет название IPC Type 2C.

Порядок обработки (PTH конфликтов на нижней стороне нет):

· нанесения клея через трафарет, установка, высыхания клея на нижней стороны SMT;

· автоматическая установка DIP, затем осевых компонентов;

· ручная установка других компонентов;

· пайка волной PTH и SMT компонентов, промывка.

Альтернативный порядок обработки (PTH конфликтов на нижней стороне):

· автоматическая установка DIP, затем осевых компонентов;

· точечное нанесение клея (диспенсорный метод), установка, высыхания клея на нижней стороны SMT;

· ручная установка компонентов;

· пайка волной PTH и SMT компонентов, промывка.

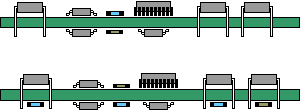

Тип 2Y: SMT верхняя и нижняя стороны или PTH только на верхней стороне

Данный тип позволяет располагать поверхностно монтируемые компоненты с обеих сторон платы, а DIP компоненты только на верхней. Это очень популярный вид сборки у разработчиков, позволяющий разместить компоненты с высокой плотность. Нижняя сторона SMT компонентов остается свободной от осевых элементов и ножек DIP компонентов. Например, нельзя размещать микросхемы между ножками DIP компонента.

Порядок проведения процесса (без размещения поверхностно монтируемых (SMT) между ножками монтируемых в отверстия (PTH) компонентов на нижней стороне платы):
