Технология изготовления печатных плат

· нанесение припойной пасты, установка, пайка, промывка верхней стороны части SMT;

· нанесение клея через трафарет, размещение, высыхание клея SMT на нижней стороне;

· автоматическая установка DIP, а затем осевых компонентов;

· ручная установка других компонентов;

· пайка волной PTH и SMT компонентов, промывка;

Альтернативный порядок проведения процесса (на нижней стороне платы поверхностно монтируемых (SMT) компоненты размещены между ножек монтируемых в отверстия (PTH)):

· нанесение припойной пасты, размещение, пайка, промывка верхней стороны части SMT;

· автоматическая установка DIP, затем осевых компонентов;

· точечное нанесение клея (диспенсорным методом), установка, высыхание клея на нижней стороны платы;

· ручная установка других компонентов;

· пайка волной PTH и SMT компонентов, промывка.

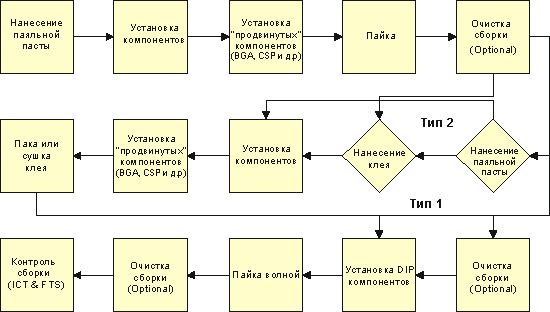

Технологический маршрут сборки печатных плат выглядит так.

6.2. Нанесение припойной пасты

Для крепления компонентов на печатную плату используются как метод нанесения припойной пасты, так и метод проводящих адгезивов. Метод нанесения припойной пасты - это наиболее широко используемый метод установки компонентов. Проводящий адгезив сейчас не используется широко в массовом производстве, хотя он используется в изготовлении товаров общего потребления. В методе нанесения припойной пасты наносится непосредственно на контактные площадки печатной платы. Каждый из методов требует своих специальных приспособлений и материалов.

Выбор припойной пасты

Припойные пасты, использовавшиеся ранее в производстве гибридных микросборок, были значительно улучшены применительно к технике поверхностного монтажа. Однако при разработке высоконадежного и экономически эффективного процесса изготовления изделий инженер-технолог должен выбрать припойную пасту с характеристиками, оптимально удовлетворяющими требованиям технологии производства конкретного изделия.

Характеристики припойных паст в первую очередь определяются их составом.

Состав припойных паст.

Припойные пасты, как правило, представляют собой смесь мелкодисперсного порошка материала припоя со связующей жидкой основой; при этом содержание порошка припоя составляет приблизительно 88 % от веса всей смеси (обычно этот показатель меняется в пределах от 85 до 92 %). Однако чаще всего состав припойных паст выражают через соотношение ингредиентов материала припоя. Так, например, 63/37 означает содержание в составе материала припоя 63 % олова и 37 % свинца, а 62/36/2-62 % олова, 36% свинца и 2 % серебра. Хотя оба этих состава довольно часто используются для приготовления припойных паст в ТПМК, существуют некоторые опасения, что присутствие в составе припоя добавки серебра способствует ускорению процесса выщелачивания серебра, входящего в состав материала выводов компонентов для поверхностного монтажа.

Характеристики частиц в припойных пастах.

Характеристики частиц материала припоя в припойной пасте оказывают существенное влияние на качество паяного соединения. Наиболее важным параметром, характеризующим припойный материал, является размер частиц припоя, который выражается в мешах (единицах измерений при классификации номеров сит). Так, 200/+325 означает припойную пасту, частицы которой проходят через сито номер 200, но не проходят через сито номер 325 после предварительного удаления крупнодисперсных частиц, т. е. их размер лежит в диапазоне 44-74 мкм. Если припойная паста наносится на коммутационную плату методом трафаретной печати, рекомендуется применять припойную пасту, у которой максимальный размер частиц припоя составляет половину размера ячейки трафарета.

Форма частиц материала припоя также оказывает существенное влияние на процесс трафаретной печати; считается, например, что использование в составе паст частиц припоя сферической формы облегчает процесс трафаретной печати, в то время как наличие частиц другой, отличной от сферической, формы может способствовать появлению загрязнений (например, трафарета), затрудняющих процесс печати. Частицы неправильной формы могут, кроме того, способствовать ускорению процессов окисления материалов припоя. Пульверизация расплавленного припоя, с помощью которой наиболее просто получить порошкообразные припои, образует частицы преимущественно сферической формы. Использование паст со сферическими частицами припоя позволило достичь требуемую воспроизводимость технологического процесса от одной партии изделий к другой при формировании рисунка припойной пасты.

Свойства флюсов.

Флюс в составе припойных паст служит не только для активации контактируемых металлических поверхностей, удаления с них окислов и предотвращения окисления припоя в процессе пайки (что необходимо для создания паяного соединения), но и обеспечивает требуемую растекаемость (реологию), а также изменение вязкости со временем (тиксотропность) при нанесении припойной пасты на коммутационную плату. Если состав припойной пасты имеет недостаточную вязкость, она будет растекаться, или "расползаться", что, несомненно, приведет к потере точности рисунка, обеспечиваемой трафаретом, а это в свою очередь может послужить причиной образования шариков припоя или перемычек в процессе пайки. Кроме того, количество припойной пасты, нанесенной на плату, в ряде мест может оказаться недостаточным из-за ее растекания по плате.

Для уменьшения растекания припойной пасты можно увеличить процентное содержание в ней порошка припоя. Можно также изменить химический состав флюса путем введения в него специальных вяжущих добавок (загустителей), но здесь нужно соблюдать меру, ибо в противном случае может произойти закупорка сопла дозатора или ячеек трафарета.

Флюс должен удалять окислы с контактируемых металлических поверхностей при пайке. Для эффективного протекания этого процесса очень важно правильно выбрать необходимый температурно-временной режим) пайки. Если во время разогрева платы температура повышается слишком быстро, то растворитель, входящий в припойную пасту в составе флюса, сразу испаряется, что приводит к потере активности флюса и разложению или выгоранию его компонентов; при этом расплавление припоя осуществляется неравномерно, а процесс пайки - непредсказуемо. Если же нагревательный цикл завершен преждевременно, то окислы в местах паяных соединений могут быть не полностью удалены. Формирование слоя припойной пасты рекомендуется производить в химически инертной атмосфере (для избежания окисления припоя). Некоторые сборочно-монтажные системы разработаны с учетом этой возможности.

Общие замечания.

Используемая припойная паста должна быть пригодна для реализации выбранного способа пайки, например в ПГФ либо с ИК-нагревом. Кроме того, паста должна быть совместима с остальными операциями технологического цикла. Пока еще трудно утверждать, нужна ли просушка припойной пасты после ее нанесения на плату с целью предотвращения быстрого испарения растворителя во время пайки и, соответственно, исключения вероятности искажения заданного рисунка припойного слоя. Просушка, несомненно, эффективна еще и с точки зрения улучшения фиксации компонентов, по крайней мере на период транспортировки собранной платы в зону пайки. И вместе с тем, если просушка паст применяется, то нужно принять соответствующие меры для предотвращения окисления припойного материала. При этом исправление брака и удаление припойной пасты существенно усложняются.
