Преимуществом автотрансформаторной связи является малая зависимость коэффициента передачи от частоты.

2.2.2Усилитель радиочастоты

Усилитель радиочастоты – это устройство, предназначенное для усиления сигналов по напряжению или по мощности на несущей частоте без существенных изменений спектра принимаемых сигналов.

Различают резонансные усилители радиочастоты, в которых в качестве нагрузки служат одиночные или связанные системы контуров, и апериодические, нагрузкой которых являются резисторы.

Также бывают УРЧ однокаскадные и многокаскадные. Мой УРЧ собран по однокаскадной схеме на одном транзисторе, включённом по схеме с общим эмиттером. Что приводит к более упрощённой схеме по сравнению с многокаскадными, это не приводит к сильным изменениям основных параметров усилителя.

Благодаря своеобразному включению резистора R1, который играет роль обратной связи, производится автоматическая регулировка усиления в моём УРЧ (рисунок 4). Конденсатор С2 – разделительный, исключает прохождение постоянной составляющей в последующие каскады.

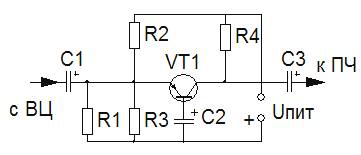

Рисунок 4 – Однокаскадный транзисторный усилитель, схема с общим эмиттером.

Схемы с общим эмиттером обладают следующими достоинствами:

1. Большое входное сопротивление и малое выходное. Это позволяет создавать многокаскадные УРЧ, так как не шунтируется сопротивление нагрузки предыдущего каскада из-за большого входного сопротивления УРЧ.

2. Схемы обладают большими значениями коэффициента усиления по напряжению и по току.

Существенным недостатком схем УРЧ с общим эмиттером является то, что они имеют ограниченное действие по частоте, так как возникновение паразитных связей приводит к самовозбуждению.

Различают также УРЧ, включённые по схеме с общей базой (рисунок 5).

Рисунок 5 – Однокаскадный транзисторный усилитель, схема с общей базой.

Схема с общей базой используется в основном в усилителях высокой частоты. Эта схема УРЧ имеет достаточно высокую граничную частоту.

Но, в отличие от УРЧ, собранного по схеме с общим эмиттером, такая схема не позволяет использовать большое сопротивление нагрузки в предыдущем каскаде, так как входное сопротивление данного каскада включено параллельно сопротивлению нагрузки предыдущего и оказывает на него шунтирующее влияние. Это является существенным недостатком УРЧ с общей базой.

Существуют также каскадные схемы УРЧ, в которых сочетаются произвольные включения схем с общей базой и общим эмиттером (рисунок 6).

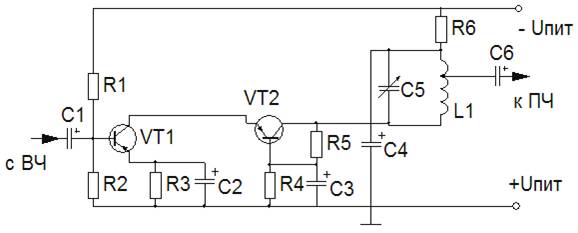

Рисунок 6 – Сочетание схем транзисторных усилителей, включенных по схеме с общей базой и с общим эмиттером.

Сочетание различных схем включения транзисторов в одном каскаде УРЧ улучшает его характеристика.

Транзистор VT1 включён по схеме с общим эмиттером, VT2 – с общей базой. Преимуществом такой схемы УРЧ является то, что она применяется во всех диапазонах, включая УКВ.

2.2.3 Преобразователь частоты

Преобразование сигналов радиочастот в сигнал промежуточной частоты осуществляется в частотно-преобразовательных каскадах ПЗВ. Для преобразования используется нелинейность ВАХ, преобразующих элементов (ПЭ), в качестве которых обычно используются полупроводниковые диоды и транзисторы. Для получения сигнала промежуточной частоты (ПЧ), помимо напряжения сигнала, к ПЭ необходимо подвести напряжение от гетеродина с частотой, отличающейся от частоты сигнала на значение ПЧ. Напряжение гетеродина для преобразования сигнала с малыми искажениями должно превышать уровень самого большого из принимаемых сигналов. От правильного выбора режима ПЭ зависят такие характеристики приёмника, как чувствительность, селективность, искажения сигнала. Преобразователи по типу применённого преобразующего элемента делятся на пассивные и активные, а по способу получения напряжения гетеродина – на преобразователи с отдельным гетеродином (смесители частот) и с совмещённым гетеродином (генерирующие преобразователи).

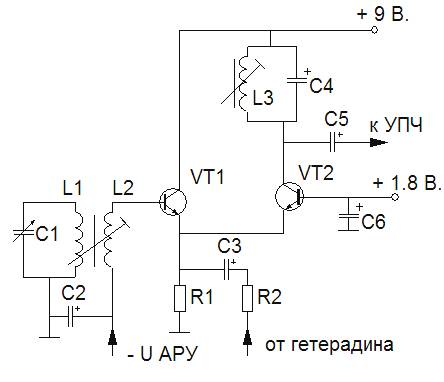

Рисунок 7 – Преобразователь частоты.

Преобразователь частоты, схема которого приведена на рисунке 7, обладает повышенной линейностью для напряжения сигнала примерно в 15 раз. Для переменного тока входного сигнала, транзистор VT1 включён по схеме ОК, а транзистор VT2 – по схеме ОБ. Нелинейность проходной характеристики первого транзистора компенсируется нелинейным входным сопротивлением второго для сигналов с уровнем примерно до 50 мВ. Для переменного напряжения гетеродина оба транзистора включены дифференциально. Максимальный коэффициент преобразования в таком преобразователе получается при балансе дифференциального усилителя, то есть тогда, когда токи коллекторов обоих транзисторов равны. При перераспределении токов между транзисторами в сторону увеличения тока коллектора одного из них, коэффициент передачи уменьшается и при разности напряжений между базами дифференциальной пары около 200 мВ, уменьшается в 1000…2000 раз (60…66 дБ) по сравнению с максимальным. Это обстоятельство позволяет применять такой преобразователь в качестве единственного регулируемого цепью АРУ каскада в приёмнике.

В рассматриваемом УКВ приёмнике преобразователь частоты входит в состав КХА 058.

Так как преобразователь частоты выполнен на аналоговой микросхеме, то он обладает рядом преимуществ по сравнению с диодными и транзисторными преобразователями частоты:

1. Увеличивается быстродействие работы ПЧ и приёмника в целом

2. Уменьшается масса, габариты и энергопотребление

3. В ПЧ на микросхеме отсутствуют дополнительные подстройки

2.2.4 Усилитель промежуточной частоты

Особенность усилителей промежуточной частоты заключается в необходимости получения значительного усиления по напряжению, что трудно осуществить в одном каскаде. По этой причине УПЧ состоят из двух, трёх и более каскадов усиления. Наибольшим допустимым коэффициентом усиления обладает каскадный усилитель, особенно на ПЧ, характерных для трактов ЧМ сигналов. При применении его в тракте усиления АМ сигналов в простых ПЗВ часто можно обойтись и одним каскадом ПЧ.

Между каскадами применяют различные способы связи. В радиовещательных приёмниках в основном индуктивная трансформаторная. В профессиональных – комбинированная.

Основные назначения усилителя промежуточной частоты:

1. Основное усиление

2. Избирательность по соседнему каналу

3. Должен обеспечить прохождение заданной полосы частот, по этой причине УПЧ в диапазонах УКВ – широкополосные усилители.

Наиболее часто применяют широкополосные УПЧ, рассчитанные для усиления ЧМ сигналов ПЧ, требуют введения в них до пяти каскадов. При применении широкополосных УПЧ следует учитывать возможность проникновения на их вход напряжения гетеродина, которое может привести к снижению усиления вследствие срабатывания цепи АРУ, или даже вызвать релаксационные колебания в УПЧ. Поэтому необходимо тщательно экранировать входные цепи широкополосных УПЧ от цепей гетеродина.
