Разработка схемы радиоприемника

Страница: 6/8

Рисунок 13 – Усилитель на базе биполярного транзистора включенный по схеме с общим коллектором.

В данном усилителе резисторами R1 и R2 устанавливают режим работы, а конденсатор Cр является разделительным по постоянному току.

2.2.8 Воспроизводящее устройство

Выходное устройство служит для преобразования энергии переменного тока в энергию звуковых волн. Для получения мощных звуковых колебаний используются громкоговорители, которые должны равномерно воспроизводить звуки различной частоты.

Данным преобразователем может является диффузорная электродинамическая головка состоящая из:

- корпуса;

- постоянного магнита;

- катушки с проводом малого сечения;

- диффузора.

В роли постоянного магнита может выступать электромагнит, а также комбинация постоянного магнита и электромагнита. Диффузор может быть изготовлен из плотной бумаги или различного рода синтетических материалов, например, пластик. Причём диффузоры изготовленные из синтетических материалов имеют более высокую износостойкость и качество воспроизведения.

При этом динамические головки могут различаться по сопротивлению катушки. Наиболее используемые катушки имеют сопротивление: 2 Ом, 4 Ом, 8 Ом, 16 Ом и 32 Ом.

Также используются пьезоэлектрические динамические головки, которые отличаются более высоким импедансом. Динамические головки данного вида работают на принципе изменения линейных размеров пьезоэлектрической пластины, при изменении в нём электрического поля.

В данном случае, в моём УКВ приёмнике в качестве выходного устройства служит диффузорный электродинамический громкоговоритель – динамик с максимальной мощностью 20 Вт, сопротивлением 4 Ом. Она имеет не очень большие габариты, массу и воспроизводит широкий диапазон частот.

2.3 Описание работы схемы электрической принципиальной

Принципиальная схема приёмника приведена в приложении А. Сигнал, принятый антенной, поступает на усилитель радиочастоты, выполненный на транзисторе VT1, и далее через разделительный конденсатор С2 – на 8 вывод микросхемы КХА 058 (DA1), в состав которой входят преобразователь частоты, усилитель промежуточной частоты и детектор.

Цепь L1, L2, C4, VD1, R9, C6, R13 представляет собой классический вариант электронного узла настройки. Желаемый диапазон выбирается переключателем SA1, коммутирующим катушки L1, L2. Все необходимые преобразования ЧМ сигнала происходят внутри микросхемы DA1. продетектированный низкочастотный сигнал с вывода 15 DA1 поступает на эмиттерный повторитель на транзисторе VT2, а с его нагрузочного резистора R14 – на вход микросхемы DA2, выполняющей функции усилителя звуковой частоты. Две микросхемы TDA2030 позволяют на выходе получить два канала воспроизведения. Громкость регулирует резистор R15.

Диод VD2 играет роль защиты в случае, если перепутана полярность питающего напряжения. Конденсаторы С9, С12 образуют фильтр по питанию.

2.4 Характеристика элементной базы

КХА058 - микросхема, предназначенная для работы в приёмном тракте ЧМ радиоприёмника. При включении по типовой схеме с навесными компонентами, она способна реализовать усиление, преобразование, демодуляцию ВЧ сигналов и предварительное усиление напряжения звуковой частоты.

Масса прибора – не более 3 грамм.

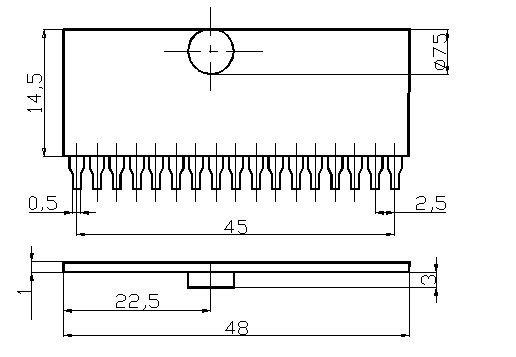

Рисунок 15 – Микросхема КХА 058.

Эксплуатационные данные:

Uпит. ном., В. ………………………………………………………. 6 12;

Uвх. огр., мкВ, не более …………………………………………… . 45;

Uвых., мВ, не менее ……………………………………………… 180;

Iпотреб., мА, не более ……………………………………………… 30;

Uвх.РЧ, мВ, не более …………………………………………………. 3;

Uпит. max, В ………………………………………………………… 16;

Kослаб. АМ, дБ, не менее …………………………………………… 30;

Отношение сигнал/шум, дБ, не менее ………………………… . 40;

Kгармоник, %, не более …………………………………………… . 2,5;

Частотный интервал Uвх.РЧ, МГц ………………………… . 1,5 110;

Температура окружающей среды, °С ……………………… 25 +85.

Назначение выводов:

Вывод 1 – Подключение контура гетеродина;

Вывод 2 – Подключение контура гетеродина;

Вывод 3 – Подключение контура гетеродина;

Вывод 4 – Подключение контура гетеродина;

Вывод 5 – Плюсовой вывод питания (+6…8 В);

Вывод 7 – Подключение резистора обратной связи, который определяет коэффициент усиления;

Вывод 8 – Вход сигнала РЧ;

Вывод 9 – Подключение резистора обратной связи, который определяет коэффициент усиления;

Вывод 11 – Минусовый вывод питания;

Вывод 12 – Минусовый вывод питания;

Вывод 13 – Минусовый вывод питания;

Вывод 14 – Минусовый вывод питания;

Вывод 15 – Подключение индикатора уровня несущей;

Вывод 18 – Плюсовой вывод питания (+9…12 В).

TDA2030 - микросхема предназначена для работы в низкочастотных трактах усиления. При включении по типовой схеме она способна реализовать оконечное усиление сигнала звуковой частоты.

Масса прибора – не более 3 грамм.

Рисунок 16. Микросхема TDA2030

Эксплуатационные данные:

Выходная мощность /максимальная/, Вт. …………………… 2х20;

Диапазон воспроизводимых частот, Гц. … .……… … 20 – 30000;

Неравномерность частотной характеристики, Дб. ………….…. ±3;

Входное сопротивление, Ком. ……… .………………… …… 150;

Чувствительность, мВ. …………………………………………… 50;

Сопротивление нагрузки, В. ……………………………… …. 2 – 4;

Напряжение питания /однополярное/, В. …………………… 5 – 25;

Площадь радиатора – теплоотвода, см2. …………………… … 300.

Назначение выводов:

Вывод 1 – подключение источника сигнала;

Вывод 2 – подключение обратной связи;

Вывод 3 – минусовой вывод питания;

Вывод 4 – подключение динамической головки;

Вывод 5 – плюсовой вывод питания.

КВ109Г - варикап кремниевый, эпитаксиально-планарный, подстроечный. Предназначен для применения в схемах подстройки частоты резонансных усилителей. Маркируется точкой у положительного вывода, выпускается в пластмассовом корпусе с гибкими ленточными выводами. Масса варикапа – 0,06 грамма.

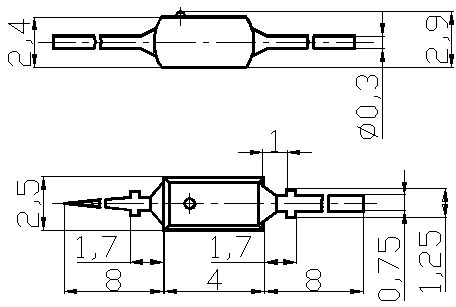

Рисунок 19 – Варикап КВ109Г.

Эксплуатационные данные:

1. Собщ., при F=1 МГц, Uобр.=3 В, пФ ………………………… 8…17;

2. Кперекл. по С, при Uобр=3…25 В, F=1 10 МГц ………………… . 4;

3. Ктемп. С, при Uобр.=3 В, 1/°С ………………………… .…. (5±3)×10-4

4. Q, при Uобр.=3В, F=50 МГц, не менее …………………………… 160;

5. Iобр.пост., при Uобр.=25 В, мкА, не более ……………………… 0,5;

6. Lвыводов, нГн, не более …………………………………………… . 4;

7. Uобр.пост.max, В ……………………………………………………. 25;

8. Pрассеив., при Tк£+50°С, мВт ………………………………………. 5;

9. Температура окружающей среды, °С ……………………… -40…+85;

КД521А - диод кремниевый, эпитаксиально-планарный, импульсный. Предназначен для применения в импульсных устройствах. Выпускается в стеклянном корпусе с гибкими выводами. Для обозначения типа и полярности диода используется условная маркировка – одна широкая и две узкие синие полоски на корпусе со стороны положительного (анодного) вывода. Масса диода – не более 0,15 грамма.
