Разработка технологического процесса сборки и монтажа печатной платы «Пульт ДУ»

0,007

0,0015

0,0013

0,0011

0,0009

0,1 0,2 0,3 0,5 1 2 t1 мм

Вычисляем частоту паразитного контура. Резонансная частота контура образуемая паразитными связями определяется по формуле:

Fпар = Ö1 / С((L1 + L2) – 2М) = Ö1 /1.44*10-9 *((4.5+1)*10-2)-2*5.4*10-12 = 2.5 (мГц)

Полученная частота лежит вне диапазона в рабочих частотах проектируемого устройства, следовательно, влияние на работу устройства она не оказывает.

5 Выбор и обоснование технологического процесса сборки и монтажа печатных плат

Методы сборки и монтажа печатных плат можно классифицировать по степени автоматизации сборочного – монтажных работ. При этом можно выделить следующие методы сборки:

Ручная:

1) Ручная подготовка элементов, ручная установка элементов, ручная пайка.

Частично ручная:

2) Ручная подготовка элементов, ручная установка элементов, автоматическая пайка.

С помощью автоматического оборудования:

3) Ручная подготовка элементов, автоматизированная установка элементов, автоматическая пайка.

4) Автоматизированное производство.

Следует отметить, что первый метод используется в единичном и мелкосерийном производстве и не имеющих автоматизированных процесов. Второй в основном в мелкосерийном, в среднесерийном частично, а третий и четвертый в крупносерийном производстве и массовом.

Установку ЭРЭ производится в ручную 150-30 А2 МО 400 ООО ТУ, обрезку производить кусачками по ОСТ4.ГО.060.012. Пайку производить на установке УПВ 903Б.

При разработке технологического процесса сборки и печатной платы проектированной мною устройства предлагаю применить второй вариант, при котором подготовка и установка осуществляется вручную, а пайка осуществляется автоматизировано.

Этот вариант является наиболее эффективным и целесообразным в соответствии с применяемым оборудованием имеющим на данном обороте. Он позволяет проводить минимальные затраты.

Для пайки дефектных соединений и пайку выводов ЭРЭ, устанавливаемых после пайки волной, производить в ручную электропаяльником ЭПНЦ=25/36 ГОСТ7219-83. При разработке технологии производства сборки печатной платы предлагаю применить частично автоматизированную методику производства, при которой подготовка и установка ЭРЭ осуществляется на полу автоматах или в ручную, а пайки ведется автоматически УПВ903Б установку технологии производства подготовки ЭРЭ к монтажу, технология производства установки ЭРЭ на печатную плату, сборке блоков, пайки электрических соединений следует проводить с учетом требований изложенных в следующих ОСТ:

ОСТ4.ГО.054.263

ОСТ4.ГО.054.264

ОСТ4.ГО.054.265

ОСТ4.ГО.054.266

ОСТ4.ГО.054.267

При проектировании технологии производства сборки печатной платы, много больше учтены требования к выше изложенным документам (разрабатывая технологию печатной платы я учитывал отросливые стандарты, которые были изложены ранее).

6 Выбор технологического оборудования применяемого для сборки и монтажа печатных плат

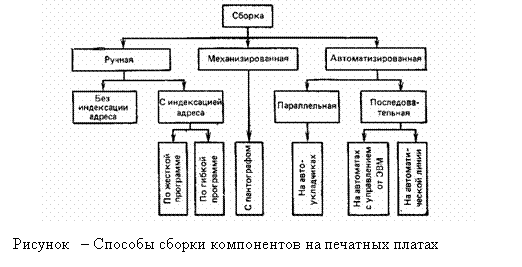

Сборка компонентов на ПП состоит из подачи их к месту уста­новки, ориентации выводов относительно монтажных отверстий или контактных площадок, сопряжения со сборочными элемента­ми и фиксации в требуемом положении. Она в зависимости от ха­рактера производства может выполняться вручную, механизиро­ванным или автоматизированным способами рисунке ниже.

Применение ручной сборки экономически выгодно при произ­водстве не более 16 тыс. плат в год партиями по 100 шт. На моей плате расположено не более 40 элементов, в том числе 2 ИС. Существенным достоинством ручной сборки яв­ляется возможность постоянного визуального контроля, что по­зволяет использовать относительно большие допуски на размеры выводов, контактных площадок и монтажных отверстий, делает возможным обнаружение дефектов ПП и компонентов. Если число устанавливаемых компонентов составляет от 5 до 50 млн. шт. в год, целесообразно использовать автомати­зированное оборудование с управлением от ЭВМ. В условиях массового выпуска однотипных ПП (0,5 .1 млн. шт. в год) при­меняются многостаночные линии, в которые входит до 50 единиц автоматического оборудования.

На ручную сборку компоненты целесообразно подавать подго­товленными с облуженными, формованными и обрезанными вы­водами, уложенными по номиналам в технологические кассеты или магазины. Основная задача сборщика состоит в оперативной и правильной установке требуемого элемента на место, обуслов­ленное конструкцией ПП. Чтобы уменьшить число ошибок, при сборке на ПП со стороны установки компонентов способом шелкографии наносятся их номер и направление установки или ис­пользуется эталонная собранная плата. Кассеты и магазины эле­ментов имеют аналогичные обозначения и располагаются вокруг места сборщика на удобном для него расстоянии. Печатные пла­ты устанавливаются в держателе при помощи быстрозажимных фиксаторов. Повышение производительности достигается исполь­зованием многопозиционного держателя, в котором параллельно друг другу располагается несколько ПП. Рабочий за один прием устанавливает необходимое число одинаковых элементов на все платы.
