Проектирование цепей коррекции, согласования и фильтрации усилителей мощности радиопередающих устройств

Страница: 10/22

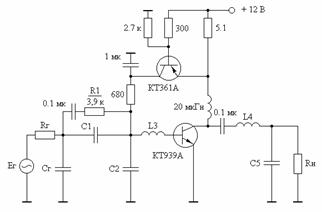

Пример 3.2. Рассчитать КЦ однокаскадного усилителя на транзисторе КТ939А при условиях: 50 Ом; = 2 пФ; верхняя частота полосы пропускания равна 1 ГГц; допустимая неравномерность АЧХ ± 0,25 дБ. Выбор в качестве примера проектирования однокаскадного варианта усилителя обусловлен возможностью простой экспериментальной проверки точности результатов расчета, чего невозможно достичь при реализации многокаскадного усилителя. Принципиальная схема усилителя приведена на рис. 3.8.

Таблица 3.2 – Нормированные значения элементов КЦ

Неравномерность АЧХ

*=±0.1 дБ

*1.805

*1.415

0.868

0.128

0.126

0.122

0.112

0.09

0.05

0.0

1.362

1.393

1.423

1.472

1.55

1.668

1.805

2.098

1.877

1.705

1.503

1.284

1.079

0.929

0.303

0.332

0.358

0.392

0.436

0.482

0.518

*=±0.25 дБ

*2.14

*1.75

1.40

0.0913

0.09

0.087

0.08

0.065

0.04

0.0

1.725

1.753

1.784

1.83

1.902

2.00

2.14

2.826

2.551

2.303

2.039

1.757

1.506

1.278

0.287

0.313

0.341

0.375

0.419

0.465

0.512

*=±0.5 дБ

*2.52

*2.01

2.04

0.0647

0.0642

0.0621

0.057

0.047

0.03

0.0

2.144

2.164

2.196

2.24

2.303

2.388

2.52

3.668

3.381

3.025

2.667

2.32

2.002

1.69

0.259

0.278

0.306

0.341

0.381

0.426

0.478

=±1.0 дБ

*3.13

*2.26

3.06

0.0399

0.0393

0.0375

0.033

0.025

0.012

0.0

2.817

2.842

2.872

2.918

2.98

3.062

3.13

5.025

4.482

4.016

3.5

3.04

2.629

2.386

0.216

0.24

0.265

0.3

0.338

0.38

0.41

На выходе каскада включена выходная корректирующая цепь, практически не вносящая искажений в АЧХ каскада, состоящая из элементов 6,4 нГн, 5,7 пФ и обеспечивающая минимально возможное значение максимальной величины модуля коэффициента отражения ощущаемого сопротивления нагрузки внутреннего генератора транзистора (см. раздел 2.1).

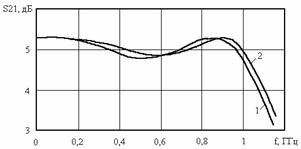

Рис. 3.8 Рис. 3.9

Решение. Используя справочные данные транзистора КТ939А [13] и соотношения для расчета значений элементов однонаправленной модели [10], получим: 0,75 нГн; 1,2 Ом; 15. Нормированные относительно и значения элементов равны: 0,628; 0,0942; 0,024. Подставляя в (3.12) и коэффициент функции-прототипа из таблицы 3.2 для = ± 0,25 дБ рассчитаем: = 0,012. Ближайшая табличная величина равна нулю. Для указанного значения из таблицы 3.2 найдем: = 2,14; = 1,278; = 0,512. Подставляя найденные величины в (3.13), получим: =1,512; =0,1943; =0,9314. Денормируя полученные значения элементов КЦ, определим: =4,8 пФ; =0,6 пФ; =7,4 нГн. Теперь по (3.11) вычислим: =1,81. Резистор на рис. 3.8, включенный параллельно , необходим для установления заданного коэффициента усиления на частотах менее [11] и рассчитывается по формуле [52]:
