Продолжение таблицы 3.7 |
|
|
|
|
|
| |
 1.8
 =0.84428
 =1.8738
 =0.57990
 =0.69360
|
0.016114
0.0155
0.0151
0.0144
0.0133
0.0115
0.009
0.0047
0.0 |
1.521
1.483
1.450
1.417
1.380
1.338
1.294
1.240
1.196 |
0.6061
0.6133
0.6167
0.6214
0.6275
0.6358
0.6454
0.6590
0.6711 |
8.553
8.083
7.650
7.236
6.820
6.361
5.919
5.395
4.991 |
0.0892
0.0958
0.1028
0.1104
0.1189
0.1296
0.1415
0.158
0.1731 | |
2
=0.87096
=1.7385
 =0.55020
=0.58961 |
0.01878
0.0181
0.0177
0.017
0.0155
0.014
0.011
0.007
0.0 |
1.348
1.320
1.294
1.267
1.229
1.202
1.161
1.122
1.071 |
0.6276
0.6338
0.6362
0.6396
0.6456
0.6508
0.6596
0.6694
0.6833 |
7.306
6.975
6.604
6.265
5.830
5.538
5.126
4.745
4.291 |
0.097
0.1028
0.1103
0.1181
0.1294
0.1379
0.1517
0.1665
0.1876 |
Пример 3.6. Рассчитать КЦ однокаскадного транзисторного усилителя, являющегося одним из четырех канальных усилителей выходного усилителя мощности 250 Вт передатчика пятого канала телевидения, при условиях:  75 Ом, диапазон усиливаемых частот 92-100 МГц, используемый транзистор – КТ970А.

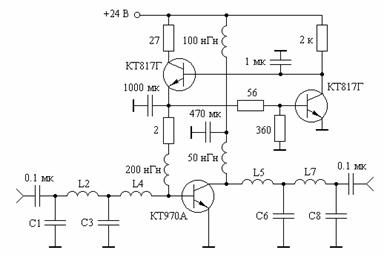

Схема каскада приведена на рис. 3.25. Элементы  12,5 нГн,  213 пФ,  60 нГн,  44 пФ формируют трансформатор импедансов, обеспечивающий оптимальное, в смысле достижения максимального значения выходной мощности, сопротивление нагрузки транзистора и практически не влияющий на форму АЧХ усилительного каскада.
Решение. Используя справочные данные транзистора КТ970А [13] и соотношения для расчета значений элементов однонаправленной модели [10], получим:  0,053 Ом;  0,9 нГн,  = 110, где  сопротивление базы транзистора,  индуктивности выводов базы и эмиттера транзистора.

Рис. 3.25 Рис. 3.26
Для заданного диапазона частот имеем:  = =6,0288·108,  = 1,087. Нормированное относительно  значение  равно:  7,06·10-4. Как следует из таблицы 3.7, рассчитанному значению  соответствует минимально достижимая полоса пропускания, определяемая величиной =1,3. Ближайшее табличное значение , при условии =1,3, равно 6·10-4. Для этого значения из таблицы найдем:  =2,757;  =0,3574;  =32,25; =0,0304. Осуществляя денормирование элементов КЦ, получим:  =61 пФ;  =44,46 нГн;  =713,2 пФ; =3,78 нГн;  = 2,88 нГн. По соотношению (3.33) и данным таблицы найдем коэффициент усиления рассчитываемого каскада:  =5,683.
На рис. 3.26 приведена АЧХ спроектированного однокаскадного усилителя, вычисленная с использованием полной эквивалентной схемы замещения транзистора [13] (кривая 1). Здесь же представлена экспериментальная характеристика усилителя (кривая 2).
Список использованных источников
1. Проектирование радиопередающих устройств с применением ЭВМ / Под ред. О.В. Алексеева. – М.: Радио и связь, 1987. – 392 с.
2. Широкополосные радиопередающие устройства / Алексеев О.В., Головков А.А., Полевой В.В., Соловьев А.А.; Под ред. О.В. Алексеева. - М.: Связь, 1978. – 304 с.
3. Проектирование радиопередатчиков / В.В. Шахгильдян, М.С. Шумилин, В.Б. Козырев и др.; Под ред. В.В. Шахгильдяна. – М.: Радио и связь, 2000. – 656 с.
|
