Комплекс наземного слежения 1К119. Модернизация блока обработки сейсмосигнала

Отечественные обрывные СО не комплектуются штатным радиоканалом и при работе от автономного источника не имеют выхода «сухой контакт», поэтому их прямое включение в систему охраны затруднено. Отсутствие надежного и дешевого радиоканала (на 1 -3 км) существенно ограничивает область приме­нения обрывных СО (например, при охране фер­мерских хозяйств).

Глава 2. Комплекс наземного слежения 1К119.

2.1. Назначение комплекса.

Комплекс IKII9 (в дальнейшем по тексту комплекс) предназначен для дистанционного обнаружения и распознавания движущихся объектов.

Комплекс сохраняет работоспособность:

в интервале температур от минус 50°С до 50°С,

в условиях воздействия повышенной влажности окружающей среды до 100% при температуре 25°С,

пои вибрации до 8O Гц и ускорении 4 g,

при пониженном давлении до 450 мм рт. ст.,

после погружения в воду,

при воздействии солнечного излучения и пыли,

после падения с высоты 0,75 м,

после транспортирования в упакованном виде всеми видами транспорта без ограничения расстояния (воздушным транспортом в негерметизированных кабинах пои давлений 90 мм рт. ст.),

после сбрасывания в грузовом контейнере ГК-З0Р,

при отсутствии грозы и интенсивных осадков, а также источни­ков искусственных помех,

при скорости ветра до 8 м/с,

при уровне помех на входе радиоприемных устройств не более 2 мкВ/м.

2.2. Технические данные.

Рабочий диапазон комплекса – УКВ, количество используемых фиксированных частот — 20.

Вид передаваемых сообщения - цифровой (длительность сообщений 0,18 с., скорость передачи 1300 Бод).

Количество одновременно установленных изделия 1Б50, при котором обеспечивается прием информации на изделии lТ817- 8 шт.

Питание изделий комплекса осуществляется от встроенных источников тока на элементах ЛТ343. Предусмотрена возможность ис­пользования дополнительных источников тетания на элементах ЛТ343 (изделие 1Э61) и дополнительных источников питания на основе аккумуляторов типа 10НкГЦ (изделия 1Э59 и IЭ6O).

Время непрерывной работы изделий комплекса от встроенных источников тока в диапазоне температур внешней среды от минус 30°С до 50°С не менее 10 суток при:

передаче не более 100 сообщений в сутки изделием 1B50,

передаче не более 800 сообщений в сутки изделием 1JI5I6,

приеме не более 800 сообщений в сутки изделием 1Т8I7.

Дополнительные источники питания на элементах ЛТ343 (изделие 1Э61) при температуре внешней среды не ниже минус 30°С обеспечивают непрерывную работу каждого изделия 1Б50, 1Л516 и 1Т8I7 – 30-60 суток (30-суточная работа изделий 1Б50, 1Т817 обеспечивается одним изделием 1Э61, изделия 1Л516 - двумя изделиями 1Э61. 60-суточная работа изделий 1Б50, 1Т817 обеспечивается двумя изделиями 1Э61, изделия 1Л516- четырьмя изделиями 1Э61).

Дополнительные источники питания на основе аккумуляторов типа 10НКГЦ при температуре внешней среды выше 0°С обеспечивают непрерывную работу:

каждого изделия 1Л516, 1Т817 в течение не менее 3-х суток при питании их от изделия 1Э60,

изделия 1Б50 в течение не менее 3-х суток пои питании его от изделия 1Э59.

Примечание: Длительность работы изделий в интервале отрицательных температур от минус 30°С до минус 50°С уменьшается и обуславливается изменением энергоемкости элементов источников питания в данном интервале температур.

В комплексе обеспечивается проверка работоспособности изделий 1Л516 и 1Б50 перед их установкой и автоматический контроль правильности их функционирования в процессе эксплуатации.

Комплекс выполнен в виде конструктивно законченных изде­лий, допускающих их многократную установку вручную в процессе эксплуатации.

Масса комплекса с упакованными изделиями - 40 кг.

Питание изделий комплекса наряду с источниками тока на элементах ЛТ343 может осуществляться источниками тока на элементах ER14S (ТХЛ-5), ТХЛ – 005В.

Дополнительные источники питания могут быть выполнены на основе аккумуляторов типа 10НЛЦ (изделие 1Э59) и10НМГЦ (изделие 1Э60).

2.3. Состав комплекса.

Таблица 2.1.

Состав комплекса 1К119.

Изделия, входящие в состав комплекса, работают на одной фиксированной частоте, за исключением ПКТ.

Номер рабочей частоты указан на каждом изделии Б50, Л516 и Т817 через дефис справа от отмаркированного обозначения этого изделия.

2.4. Устройство и работа комплекса.

Принцип действия

Принцип действия основан на обнаружении сейсмических полей, соз­даваемых передвигающимися объектами, выделении из них признаков объектов и передаче полученной информации на изделие 1Т817.

Структурная схема

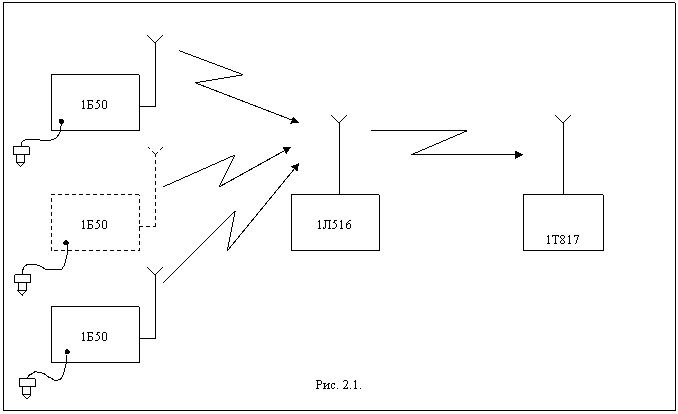

Рисунок 2.1.

Схема электрическая структурная комплекса 1К119.

Изделие 1Б50 осуществляет:

· выделение и первичную обработку сейсмических сигналов, возникаю­щих при наличии движущихся объектов,

· формирование и передачу по радиоканалу информационных сообщений в цифровом виде (через ретранслятор 1Л516 или непосредственно на изделие 1Т817).

Радиоприем сообщений осуществляется изделием 1T817.

Изделие 516ПКТ предназначено для обучения личного состава по проверке правильности выбранной трассы при размещении изделий комплекса 1К119 на местности и проверки работоспособности изделий 1Б50 и 1Л516 на наличие уровня выходной мощности.

В изделии 1T817 осуществляется прием и отображение на цифровом табло содержания результатов обработки цифровых сообщений, поступаю­щих от изделия 1Б50.

Для обеспечения дальности передачи информации в условиях пере­сеченной местности в комплексе используются ретрансляторы (изделие 1Л516).

При этом передача и прием сообщений осуществляются на одной и той же фиксированной частоте изделиями комплекса.

Передача радиосигналов от изделия 1Б50 к изделию 1Л516 и от изделия 1Б50 к изделию 1Т817 осуществляется асинхронно.

Для обеспечения электромагнитной совместимости между комплек­сами используются 20 рабочих частот. Каждый отдельный комплекс обеспечивает работу на одной из 20-ти фиксированных частот.
