Комплекс наземного слежения 1К119. Модернизация блока обработки сейсмосигнала

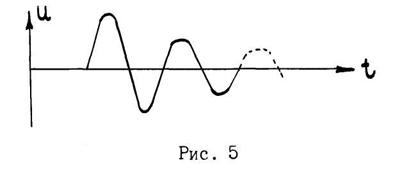

При соответствии начальной фазы измеренного напряжения требованиям рисунка вывод изделия, подключенный к потенциальному штекеру осциллографа, припаять к контакту 1 разъема РСЧ, второй вывод изделия - к контакту 2 разъема, экран кабеля - к контакту 3 разъема. Если начальная фаза измеренного напряжения не соответствует требованиям рисунка, поменять местами выводы изделия и повторить измерение.

После распайки и сборки разъема залить его герметиком в соответствии с требованиями чертежа ЦСКЛ.468151.001 СБ.

5.3. Методы контроля.

Общие положения.

Изделия и средства контроля и испытаний должны быть подготовлены к работе.

Проверку основных параметров изделия проводят с использованием эквивалента нагрузки 50 Ом, приспособления ДЛЯ ПРОВЕРКИ (приложение 2), средств измерения и контроля (приложение 1) согласно схеме электрической проверки изделия (приложение 3).

Подключают приборы и изделия в соответствии со схемой электрической проверки изделия (приложение 3).

На выходе источников питания постоянного тока G2, G4, G5 устанавливают напряжения, равные +5 В, минус 4,25 В и +12,6 В, соответственно. Допустимая погрешность установки напряжения на выходе источников G2 и G4 - ±0,05 В, на выходе источника G5- ±1 В. Величины напряжений измеряют вольтметром PV I на пределах 10 и 100 В.

Напряжение питания на изделие подают следующим образом:

1) подключают источник питания G3 к приспособлению ДЛЯ ПРОВЕРКИ в соответствии со схемой электрической проверки изделия, тумблер ВКЛ. приспособления переводят в верхнее положение;

2) отсоединяют заднюю крышку изделия Б50 и устанавливают вместо нее крышку для подключения дополнительного источника питания;

3) кабелем соединяют разъем ДОП.ПИТ. крышки изделия и разъем "+12,6 Б50" приспособления для проверки.

На выходе генератора G1 устанавливают напряжение, равное 250-500 мВ. Значение частоты fг выходного напряжения рассчитывают по формуле:

где - значение частоты.

Частоту измеряют частотомером PF1.

Все испытания проводят (если условия испытаний оговорены особо) в нормальных климатических условиях:

Температуре окружающей среды (298±10) К: (25 0С±10 0С);

относительной влажности 45-80 %;

атмосферном давлении 8,6*104 -10,6*104 Па (645 мм,рт.ст. – 795 мм.рт.ст.).

Проверки на соответствие требованиям к основным параметрам.

Проверку изделия на соответствие требованиям к комплекту проводят путем сверки данных изделия с КД, указанными в ней стандартами, другими НТД.

Изделие считают выдержавшим проверку, если оно соответствует требованиям КД.

Проверку работы изделия при изменении напряжения электропитания проводят следующим образом:

1) изделие подключают и проводят измерения параметров согласно конструкторской документации при максимальном значении питающего напряжения 14,5 В.

2) Подают минимально допустимое значение напряжения источника электропитания 9,5 В и проводят измерение параметров.

3) Подают минимальное напряжение источника электропитания 10,5 В и проводят измерение параметров.

Изделие считают выдержавшим проверку, если проверяемые параметры при крайних значениях напряжений электропитания находились в пределах допусков, указанных в настоящих ТУ.

3. Проверку потребляемых токов проводят при напряжении питания 14.5 В следующим образом:

1) к клеммам «1» и «2» приспособления для проверки подключают прибор PV3, в режиме измерения тока;

2) включают изделие. Не ранее чем через 60 с после включения изделия тумблер ВКЛ приспособления переводят в нижнее положение и измеряют ток, потребляемый изделием в дежурном режиме;

3) нажимают кнопку ПРД на приспособлении и измеряют ток, потребляемый изделием в режиме «Излучение»;

4) изделие выключают. Тумблер ВКЛ приспособления переводят в верхнее положение.

ВНИМАНИЕ! При проведении проверок необходимо максимально сократить время непрерывной работы изделия при нажатой кнопке ПРД. Допускается многократное включение изделия в режим «Излучение» на время не более 5 с со скважностью пять.

Изделие считают выдержавшим проверку, если потребляемые токи удовлетворяют требованиям конструкторской документации.

Проверку массы изделия проводят путем взвешивания полностью укомплектованного изделия или путем взвешивания деталей и сборочных единиц на технических весах.

Изделие считают выдержавшим проверку, если его масса соответствует требованиям конструкторской документации.

Проверку изделия на соответствие требованиям конструкторской документации проводят при напряжении питания 14,5 и 10,5 В.

4. Проверку передаваемого сообщения «НР» по п.1. табл. 4 проводят следующим образом:

1) устанавливают в крайнее верхнее положение ползунок переключателя n, ползунки «1*1», «2*1» переключателя m коммутатора КОМ изделия. Остальные ползунки переключателей должны находиться в крайнем нижнем положении;

2) включают изделие и одновременно запускают секундомер. При включении изделия должен загореться светодиод коммутатора КОМ. изделия.

3) в момент начала индикации сообщения «НР» на приспособлении для проверки секундомер выключают. При индикации сообщения «НР» должен загореться светодиод HP, на индикаторе ПДС должна индицироваться цифра «1», а на индикаторах ПРИБОР СТ и ПРИБОР МЛ. - цифры «0» и «3». Одновременно с началом индикации сообщения «HP» светодиод коммутатора КОМ. изделия должен погаснуть;

4) изделие выключают.

Изделие считают выдержавшим проверку, если время между включением изделия и началом индикации сообщения «НP» не превышает 60 с.

5. Проверку передаваемого сообщения «НФ» по п. 2 табл. 4 проводят следующим образом:

1) устанавливают ползунки переключателя коммутатора КОМ, изделия в соответствии с методикой;

2) устанавливают органы управления частотомера PF1 в положение, соответствующее режиму счета числа колебаний и соединяют ка­белем ВХОД А с выходом сигнала опорной частоты, равной 1 Гц.

3) нажимают кнопку ПАМЯТЬ частотомера PF1;

4) включают изделие;

5) в момент загорания светодиода HP на приспособлении для проверки отжимают кнопку ПАМЯТЬ частотомера PF1;

6) в момент начала индикации сообщения «НФ» на приспособлении нажимают кнопку ПАМЯТЬ частотомера PF1.

При индикации сообщения «НФ» должен загореться светодиод НФ, на индикаторе ПДС должна индицироваться цифра «1», а на индикаторе ПРИБОР СТ. и ПРИБОР МЛ. – цифры «0» и «3»;

7) изделие выключают.

Изделие считают выдержавшим проверку, если время (показание частотомера) между загоранием светодиода НР и началом индикации сообщения «НФ» находится в интервале от 14400 до 21400 с (от 4 до 6 ч).
