ПЛИС Xilinx семейства Virtex

3. Данные принимаются по нарастающему фронту CCLK при усло­вии, что сигнал BUSY при этом имеет значение ‘0’. В случае, если сиг­нал BUSY имел значение ‘1’ от предыдущей записи, данные не прини­маются. Данные снова будут приниматься по первому же нарастающему фронту CCLK после перехода BUSY в состояние ‘0’; при этом данные должны удерживаться до этого события.

4. Повторять шаги 2 и 3 до тех пор, пока не будут переданы все данные.

5. Перевести сигналы и в неактивное состояние.

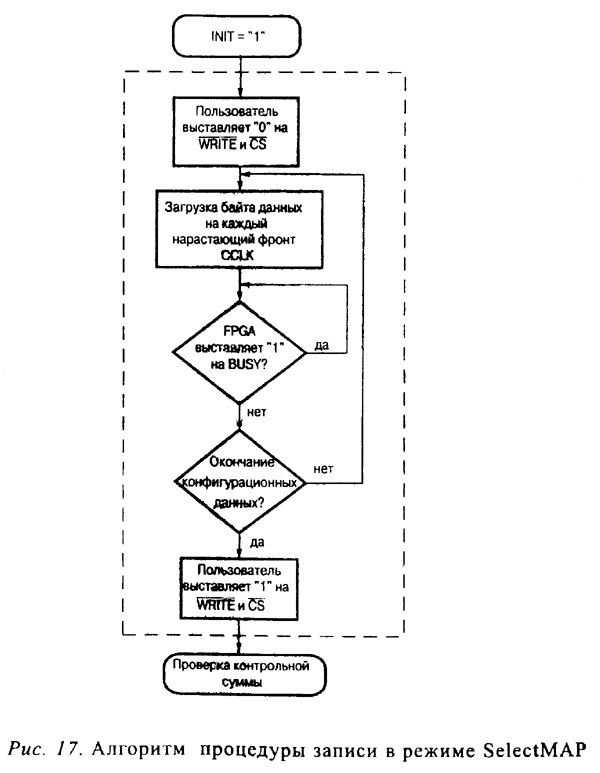

Алгоритм процедуры записи показан на Рис. 17. Отметим, что если сигнал CCLK медленнее, чем , FPGA не будет выставлять сигнал BUSY, в этом случае обмен подтверждениями готовности после реального приема данных не нужен, и данные могут просто вводиться в FPGA по каждому циклу сигнала CCLK.

Преждевременное прекращение процедуры

После установки активного уровня сигнала , пользователь не может переключаться с записи на чтение или наоборот. В противном случае такое действие приведет к преждевременному прекращению текущей пакетной команды. Устройство будет оставаться в состоянии BUSY (занято) до тех пор, пока прерванная процедура будет завершена. После прекращения процедуры, для продолжения приема пакета, необходимо повторить пере­дачу того слова, которое было прервано не на границе слова.

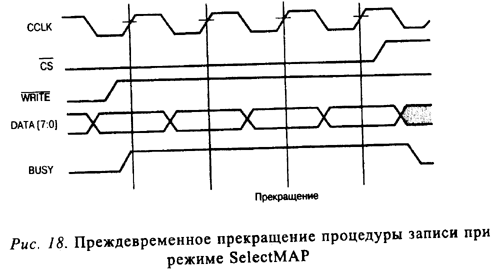

Для того чтобы инициировать преждевременное прекращение проце­дуры записи, необходимо перевести сигнал в неактивное состоя­ние. Как показано на Рис. 18, прекращение процедуры начнется с прихо­дом нарастающего фронта CCLK.

6.1.4. Использование резкима периферийного сканирования для конфигурирования Virtex

Для конфигурирования в режиме периферийного сканирования исполь­зуются только специальные контакты порта тестового доступа (Test Access Port — ТАР) в соответствии со стандартом IEEE 1149.1.

Конфигурирование через порт ТАР выполняется с помощью специаль­ной команды CFG_IN. Эта команда позволяет преобразовать входные дан­ные, поступающие на вход TDI, в пакет данных для внутренней шины кон­фигурирования.

Для конфигурирования FPGA через порт периферийного сканирования необходимо выполнить следующие действия:

1. Загрузить команду CFG_IN во внутренний регистр команд (instruction register — IR).

2. Ввести состояние Shift-DR (SDR).

3. Выдать стандартный конфигурационный bitstream на TDI.

4. Возвратиться к состоянию Run-Test-Idle (RTI).

5. Загрузить в регистр IR команду JSTART.

6. Ввести состояние SDR.

7. Выдать ТСК для длины последовательности (длина программируемая).

8. Возвратиться к состоянию RT1.

Как отмечалось ранее, конфигурирование и обратное считывание все­гда доступно в режиме периферийного сканирования. Для выборки режи­ма необходимо подать код <101> или <001> на контакты М2, Ml, М0.

6.2. Последовательность конфигурации

Конфигурирование устройств Virtex -- процесс, состоящий из трех фаз. В первой фазе конфигурирования очищается память. Следующая фа­за — загрузка данных в конфигурационную память. Наконец, активизиру­ется логика (фаза Start-Up).

Обычно процесс конфигурирования запускается автоматически после подачи напряжения питания, однако, как будет описано далее, он может быть задержан пользователем. Конфигурационный процесс может также быть инициирован установкой активного уровня сигнала . Пе­реход сигнала в состояние ‘1’ означает окончание фазы очистки па­мяти, а установка активного уровня сигнала DONE (‘1’) означает оконча­ние процесса в целом.

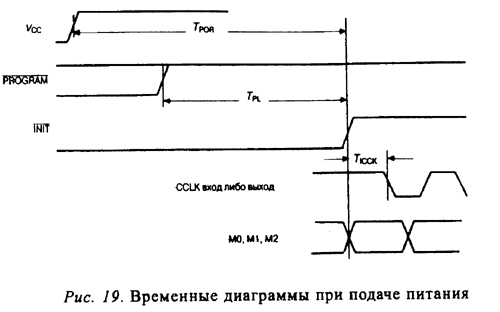

Временная диаграмма для конфигурационных сигналов после подачи напряжения питания показана на Рис. 19, а соответствующие временные характеристики — в Табл. 12.

6.2.1. Задержка конфигурирования

Конфигурирование FPGA может быть задержано удержанием сигнала на контакте в, состоянии низкого логического уровня до мо­мента готовности системы к конфигурированию. На протяжении фазы очистки конфигурационной памяти последовательность операций состоит из повторения цикла очистки памяти по всем адресам. Эти операции про­должаются до окончания одного полного цикла очистки памяти по всем адресам после установки сигнала на входе в состояние ‘1’. Та­ким образом, задержка процесса конфигурирования равнозначна продол­жению фазы очистки памяти.

Таблица 12. Значения временных параметров при подаче питания.

Другой вариант — подача от источника с открытым стоком сигнала низкого уровня на вход . Источник сигнала с открытым стоком необ­ходим потому, что контакт — двунаправленный и работает как выход, имеющий низкий логический уровень во время фазы очистки памяти. Уве­личение времени удержания низкого логического уровня на этом контакте приводит, к тому, что конфигурационный автомат продолжает выполнять фазу очистки памяти. Таким образом, процесс конфигурирования задер­живается, не входя в фазу загрузки данных.

6.2.2. Последовательность вхождения в штатный режим работы

При выполнении вхождения в штатный режим работы по умолчанию глобальный сигнал управления третьим состоянием (global tristate - GTS) активизируется через один цикл CCLK после перехода сигнала DONE в состояние ‘1’. Это позволяет выходам FPGA включиться надле­жащим образом.
