ПЛИС Xilinx семейства Virtex

4.3.5. Буферы с тремя состояниями

Каждый КЛБ Virtex содержит два буфера с тремя состояниями, кото­рые нагружены на внутренние шины (см. также п. 4.4.4 «Специальные трассировочные ресурсы»). Каждый буфер BUFT имеет независимый вход управления с третьим состоянием и независимый входной контакт.

4.3.6. Блочная память (BlockRAM)

В FPGA Virtex встроена особая блочная память (Block Select RAM) большой емкости. Она создана в дополнение к распределенной памяти не­большой емкости (Select RAM), реализованной на таблицах преобразова­ния (Look Up Table RAM — LUTRAM).

Блоки памяти Block Select RAM+ организованы в виде столбцов. Все устройства Virtex содержат два таких столбца, по одному вдоль каждой вертикальной стороны кристалла. Эти колонки увеличивают полный раз­мер кристалла. Каждый блок памяти равен по высоте четырем КЛБ, таким образом, микросхема Virtex, имеющая 64 КЛБ по высоте, содержит 1-6 бло­ков памяти на колонку и 32 блока памяти в целом. В Табл. 5 приводятся ем­кости блочной памяти для различных кристаллов Virtex.

Таблица 5. Емкость блочной памяти.

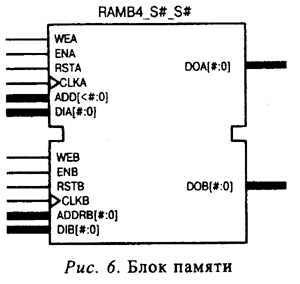

Каждый блок памяти, как показано на Рис. 6, это полностью синхронное двухпортовое ОЗУ с независимым управлением для каждого порта. Размер­ность шины данных для обоих портов может быть сконфигурирована незави­симо, что позволяет создавать преобразователи размерности шины. В Табл. 6 показаны возможные соотношения размерностей шин данных и адреса.

В кристаллах Virtex созданы специальные трассировочные ресурсы для связи блочной памяти с блоками КЛБ и другими блоками памяти.

Таблица 6. Соотношение шин адреса и данных

4.4. Программируемая трассировочная матрица

Быстродействие проекта, рассчитанного для наихудшего случая, огра­ничивает величина задержки для наиболее длинной трассы. Поэтому архи­тектура трассировочных ресурсов и программы размещения и трассиров­ки создавались с учетом использования их в едином процессе оптимиза­ции. Этот совместный процесс оптимизации минимизирует наиболее длинные пути и, таким образом, создает проект с наилучшей системной производительностью.

Кроме того, совместная оптимизация сокращает время компиляции, так как программное обеспечение и архитектура микросхемы создавались с учетом на­илучшего взаимодействия. Циклы проектирования, таким образом, сократи­лись благодаря более коротким временам каждой из итераций всего процесса.

4.4.1. Локальные связи

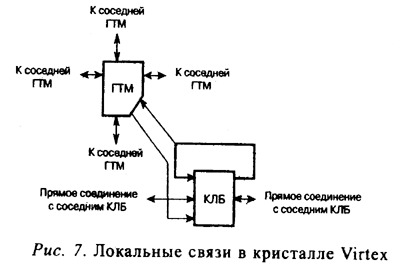

Как показано на Рис. 7, в кристалле Virtex созданы локальные трасси­ровочные ресурсы, называемые VersaBlock. Они позволяют реализовать три типа соединений:

1. Связи между таблицами преобразования (LUT), триггерами и глав­ной трассировочной матрицей (ГТМ).

2. Внутренние обратные связи КЛБ, которые создают высокоскорост­ные связи с таблицами преобразования в рамках одного КЛБ и позволяют соединять их в виде цепочек с минимальными задержками распростране­ния сигналов.

3. Прямые трассы, которые создают высокоскоростные соединения с соседними по горизонтали КЛБ, избегая при этом больших задержек, при­сущих трассам ГТМ.

4.4.2. Трассировочные ресурсы общего назначения

Большинство связей в кристаллах Virtex реализуются с помощью трас­сировочных ресурсов общего назначения, и, следовательно, большая часть ресурсов межсоединений связана с этим типом трассировочной иерархии. Трассировочные ресурсы общего назначения расположены в виде горизон­тальных и вертикальных трассировочных каналов и размещены в непосредственной близости от строк и столбцов матрицы, образованной блока­ми КЛБ. Ниже перечислены эти ресурсы:

• Примыкающая к каждому КЛБ главная трассировочная матрица (ГТМ) — это матрица переключателей, с помощью которых комму­тируются горизонтальные и вертикальные трассы и посредством кото­рых блоки КЛБ получают доступ к трассировочным ресурсам общего назначения.
