Встречающееся мнение о том, что надежное изделие можно изготавливать на ненадежном устаревшем оборудовании, практически не подтверждается. Из-за экономических соображений нередко используют устаревшие технологические процессы, ошибочно считая, что контроль и испытание позволяет получить готовые изделия требуемого качества и надежности.

Предположим, что надежность ИС после его изготовления Р равна надежности схемы, заложенной при конструировании Ро. При этом всякое отклонение в технологическом процессе, в материалах, допусках, чаще всего встречающееся в начале серийного производства, снижает надежность получаемой ИС на величину ∆Р.

Но если в процессе серийного изготовления было внедрено новое конструктивно-технологическое решение, направленное на повышение качества и надежности изделий, проведена замена оборудования на новое с меньшими допусками или внедрена автоматизация технологического процесса и т.п., то надежность выпускаемых изделий может быть повышена на величину ∆Р относительно величины Ро. Тогда в общем случае для серийно выпускаемых ИС величина надежности равна:

Р = Ро ∆Р

Данное положение является основой для работы над повышением надежности ИС в процессе их серийного производства.

Оптимизация конструкции и технологии ИС невозможна без использования данных о надежности, поэтому можно говорить о взаимосвязанной совокупности трех факторов: проектирования, изготовления и надежности (рис.10.1).

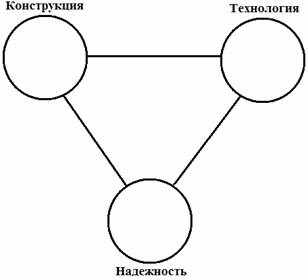

Рис.10.1. Треугольник (конструкция – технология – надежность) иллюстрирует взаимосвязь между процессом проектирования, изготовления и надежности ИС

В настоящее время идет процесс замены пластин диаметра 150 мм на пластины диаметром 200 мм, рассматриваются возможности увеличения диаметра пластин до 300 мм. Все это связано с крайне сложными техническими проблемами: необходимостью обеспечения равномерного состава материала по всей толщине полупроводниковой пластины, параллельности верхней и нижней поверхностей кремниевой пластины, отсутствие малейших деформаций пластин увеличенных размеров, с обеспечением равномерности обработки пластин повышенных диаметров и т.п. Несоблюдение хотя бы одного из указанных требований может заметно уменьшать выход годных кристаллов.

Управляемость и стабильность технологического процесса характеризуют его надежность за данный промежуток времени. Управляемость технологического процесса зависит от точности и воспроизводимости отдельных технологических операций.

Функционирование многооперационных технологических процессов производства ППИ сопровождается случайными возмущениями, выражающимися в отклонении показателей. Очевидно, чем позже на стадии производства обнаруживается отклонение этих показателей, тем к большим технологическим потерям это ведет. Чтобы избежать этого, в управляемом технологическом процессе применяется активный метод контроля.

При изготовлении ППИ имеют дело с партиями ограниченного объема, поэтому для получения необходимой информации вводится стопроцентный контроль изделий на ряде основных операций, что дает возможность по абсолютным значениям параметров изделий судить об управляемости и стабильности технологических процессов.

Активный метод контроля предполагает после выяснения причин отклонения процесса от оптимального обязательную обратную связь воздействия на технологический процесс в целях его регулирования или ликвидации нарушений. Поэтому наибольшую надежность обеспечивают регулируемые технологические процессы, в которых имеется возможность обратного воздействия на них по результатам выходных испытаний. Технологический процесс необходимо осуществлять так, чтобы исключить влияние оператора на надежность изготавливаемых изделий.

10.2. Система получения и использования информации при проведении работ по повышению надежности ППИ.

Опыт работы в электронной промышленности позволил разработать систему получения и использования информации при проведении работ по повышению надежности ППИ.

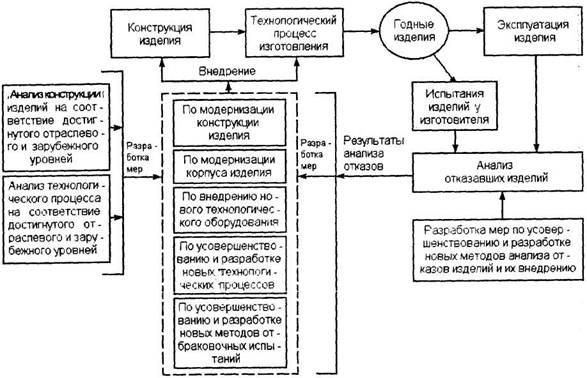

Рис.10.2. Система получения и использования информации при проведении работ по повышению надежности в процессе их серийного производства

10.3. Требования по обеспечению и контролю качества ИС в процессе производства.

В отечественной электронной промышленности существуют директивные документы, которые определяют общие требования к обеспечению качества в процессе производства.

Например, для ИС эти требования сформулированы следующим образом.

На предприятии-изготовителе ИС должны действовать документы, устанавливающие:

a) порядок обучения и аттестации производственного персонала, участвующего в изготовлении и контроле качества ИС по всему технологическому процессу;

b) порядок проверки производственного оборудования, периодичность проверки и, в необходимых случаях, методы его проверки;

c) порядок проверки выполнения требований, предъявляемых к производственным помещениям и рабочим местам (запыленность, влажность, температура, агрессивность среды);

d) порядок проверки технологического процесса;

e) порядок учета, хранения, обращения конструкторской и технологической документации;

f) порядок и методы входного контроля поступающих материалов, полуфабрикатов, комплектующих изделий;

g) порядок проведения анализа дефектных ИС и осуществления мероприятий по устранению причин их появления;

h) порядок организации анализа и учета технологических потерь в производстве;

i) порядок анализа рекламаций и согласования мероприятий, внедряемых в производство по результатам анализа.

В составе технологического процесса должны быть предусмотрены 100%-ные отбраковочные испытания. Перечень обязательных отбраковочных испытаний предусматривается в общих технических условиях на ИС.

Нормы на электрические параметры, устанавливаемые в технологической документации для проверки собранных в копус ИС, кроме функционального контроля, должны быть более жесткими в сравнении с нормами, устанавливаемыми в технологических условиях на ИС конкретных типов.

10.4. Технологические методы повышения надежности ИС в процессе серийного производства.

Процесс изготовления ИС, как правило, делится на три участка: участок формирования структур на пластине, участок сборки и финишный участок, т.е. участок выходного контроля.

Система бездефектного изготовления изделий в большей степени является организационной и не исключает, например, для ИС технических, физико-химических несовершенств технологических операций и процессов. Поэтому широко распространены технологические методы повышения надежности ИС в процессе серийного производства (рис.10.3).

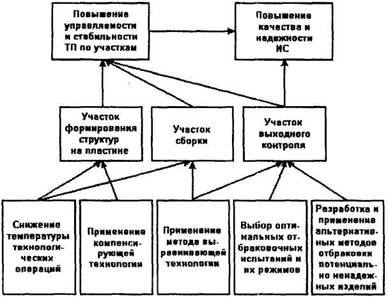

Рис.10.3. Схема реализации технологических методов повышения надежности ИС в процессе серийного производства
