Различают примеси донорные («отдающие» электроны) и ак­цепторные («принимающие» электроны, образующие дырки в ато­мах полупроводника).

В качестве донорных примесей используются элементы V груп­пы Периодической системы элементов Д. И. Менделеева: фосфор, мышьяк, сурьма и др. В качестве акцепторных — элементы III группы: бор, алюминий, галлий, индий и др. На рис. 2.1 стрел­ками показаны примеси для Ge и Si, наиболее широко используемые в промышленности.

Если ввести в кремний атом пятивалентного фосфора, то четыре из его пяти валентных электронов образуют с четырьмя электронами соседних атомов кремния парноэлектронные или ковалентные связи. Пятый электрон оказывается слабо связан с ядром и при самых незначительных тепловых колебаниях решетки становится свободным, т. е. электроном проводимости. Атом примеси при этом превращается в положительный ион с еди­ничным зарядом. Атом, отдающий электрон, называется донором, а примесь —донорной. Образовавшиеся свободные электроны добавляются к «собственным» свободным электронам термогенерации и увеличивают проводимость кристалла. Концентрация «примесных» электронов, поскольку они слабее связаны с ядром, будет значительно превышать концентрацию «собственных» электронов, а следовательно, и дырок. Полупроводники с донорной примесью называются полупроводниками с электронной проводимостью или полупроводниками типа n (n — от negative — отрицательный). В полупроводнике типа n ток электронов значительно превышает ток дырок.

В примесном полупроводнике один тип подвижных носителей заряда преобладает над другим, поэтому принято те носители, которые составляют большинство, называть основными, а те, ко­торых меньшинство, — неосновными.

Таким образом, основными носителями заряда в электронном полупроводнике являются электроны, а неосновными — дырки, и, следовательно, в полупроводнике n-типа концентрация электронов значительно больше концентрации дырок nn > pn, но nnpn = ni2

Если в кремний ввести атом трехвалентного бора, то для ва­лентной связи бора с четырьмя ближайшими атомами кремния необходимо четыре валентных электрона, а на его верхней валент­ной оболочке их лишь три. Недостающий электрон отбирается из основной решетки и тогда атом бора превращается в отрицательный ион. А на месте покинувшего атом кремния элек­трона образуется дырка. Атом, принимающий электрон, назы­вается акцептором, а примесь — акцепторной. Полупроводники с акцепторной примесью называются полупроводниками с дыроч­ной проводимостью или полупроводниками типа р (р — от positive — положительный). В полупроводнике типа р дырочная элек­тропроводность значительно превосходит электронную.

Основными носителями заряда в дырочном полупроводнике являются дырки, а неосновными — электроны, и, следовательно, в полупроводнике p-типа концентрация дырок значительно больше концентрации электронов, pp >np, но всегда nppp = ni2.

Если в полупроводник n-типа ввести акцепторную примесь концентрации равной концентрации носителей n-типа, то такой полупроводник называется компенсированным.

Полупроводник, у которого число носителей не менее 1020 на 1см3, называется вырожденным полупроводником.

2.4. Элементы зонной теории твердого тела.

Анализ процессов, происходящих в полупроводниковых мате­риалах и полупроводниковых приборах, основывается на зонной теории твердого, тела, учитывающей различные квантовомеханические эффекты.

Твердое тело, в том числе рассматриваемые полупроводнико­вые монокристаллы, представляет собой систему, состоящую из большого числа атомов, плотность которых составляет примерно 1022 на 1 см3. Каждый атом характеризуется дискретным спект­ром энергий ε1, ε2,ε3, … ,εn разрешенных для электронов.

По представлениям квантовой механики состояние электрона в атоме характеризуется квантовыми числами. Электроны в атоме могут занимать только вполне определенные, разрешенные энергетические уровни. В нормальном (невозбужденном) состоянии атома электроны должны располагаться на самых низких энер­гетических уровнях.

Однако в соответствии с принципом Паули в одном и том же атоме (или в какой-либо квантовой системе) не может быть двух электронов, обладающих одинаковой совокупностью квантовых чисел. Поэтому электроны в соответствии с их состояниями распределяются по определенным оболочкам вокруг ядра. Атом кремния имеет 14 электронов, расположенных на трех оболочках по 2, 8 и 4 электрона. Атом германия имеет 32 электрона, распо­ложенных на четырех оболочках по 2, 8, 18 и 4 электрона. Валентные электроны на последней (верхней) оболочке, имеющие набольшую энергию, определяют электропроводность кремния и германия.

Практическое следствие из принципа Паули при рассмотрении германия и кремния заключается в том, что при объединении двух атомов происходит расщепление каждого уровня на два, а при объединении N атомов в кристалл происходит расщепление каждого энергетического уровня на N уровней.

В рассматриваемом случае находящиеся на очень близком энергетическом расстоянии отдельные уровни, образовавшиеся при объединении множества атомов Ge или Si в кристалл, становятся практически неразличимы. Совокупность близко расположенных энергетических N уровней называется энергетической зоной.

Разрешенные энергетические зоны отделены друг от друга за­прещенными энергетическими участками, которые называются запрещенными зонами. Ширина запрещенных зон зависит от рас­стояния между атомами, т.е. определяется строением кристалли­ческой решетки, а также строением и состоянием атомов, образу­ющих монокристалл.

Для рассмотрения физических процессов в полупроводниках и полупроводниковых приборах интерес представляют только три верхние энергетические зоны: валентная, запрещенная и свобод­ная, или зона проводимости, так как именно эти зоны обусловли­вают электропроводность полупроводника.

Электропроводность возможна лишь тогда, когда возможен переход электрона на другой энергетический уровень. Это озна­чает, что в проводимости могут участвовать электроны только тех зон, где есть свободные уровни, а при температуре абсолютного нуля они имеются лишь в самой верхней разрешенной зоне, которую называют поэтому зоной проводимости. Нижний энергетиче­ский уровень зоны проводимости обозначается εc. В зоне прово­димости находятся электроны, осуществляющие электропровод­ность кристалла.

Зона проводимости отделена от валентной запрещенной зоной, ширина которой обозначается ∆ε.

Валентная зона — зона, в которой все энергетические уровни заняты при температуре абсолютного нуля, поэтому электроны этой зоны не могут участвовать в проводимости. Однако с повышением температуры электроны переходят из валентной в зону проводимости, в валентной зоне образуются свободные уровни и появляется возможность перехода на них электронов.

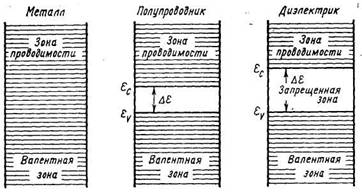

Рис. 2.6.

Верхний энергетический уровень валентной зоны обозначается εv.
