Простейший полевой транзистор с управляющим p-n-переходом состоит из полупроводниковой пластины, имеющей электропроводность определенного типа, от концов которой сделаны два вывода – электроды стока (С) и истока (И), с одним (рис.5.2,а) или двумя p-n-переходами p-n-переходами (рис.5.2,б) от которого сделан третий вывод – затвор (З).

Электрод, от которого начинают движение основные носители заряда в канале, называют истоком, а электрод, к которому движутся основные носители заряда, называют стоком. На рис.5.2,в дана одна из структур выпускаемых промышленностью полевых транзисторов. Действие этих транзисторов основано на зависимости толщины пространственного заряда (ОПЗ) p-n-перехода от приложенного к нему напряжения.

При включении между истоком и стоком транзистора источника напряжения E1 (или ЕСИ) по каналу от истока к стоку потечет ток основных носителей (в данной структуре – электронов), величина которого определяется приложенным напряжением и сопротивлением канала. Если на затвор транзистора подать напряжение Е2 (или ЕЗИ) так, чтобы p-n-переход (или переходы) оказались смещенными в обратном направлении, то переход (переходы) расширяясь, уменьшают ширину канала W.

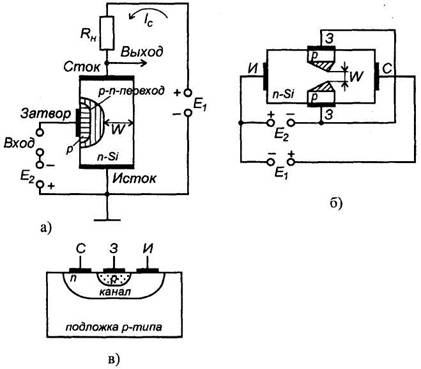

Рис 5.2. Упрощенная структура полевого транзистора: (а) - с одним управляющим p-n-переходом; (б) - с двумя управляющими p-n-переходами; (в) - типовая структура.

Уменьшение поперечного сечения канала приводят к увеличению его сопротивления и собственно к уменьшению протекающего по каналу тока.

5.3. МДП-транзисторы.

У МДП-транзисторов, в отличие от полевых транзисторов с управляющим p-n-переходом металлический затвор изолирован от полупроводника слоем диэлектрика и имеет дополнительный вывод от кристалла на котором выполнен прибор, называемый подложкой П (рис. 5.3). В этих транзисторах управляющий электрод, т.е. затвор, отделен от канала тонким слоем диэлектрика (0,05 ÷ 0,20 мкм) и допускает приложения напряжения любой полярности. Если в качестве диэлектрика применен оксид кремния, то эти транзисторы называются МОП-транзисторами (т.е. со структурой металл-оксид-полупроводник).

МДП-транзисторы по способу образования канала подразделяются на транзисторы со встроенным каналом (канал создается при изготовлении) и с индуцированным каналом (ка­нал возникает под действием напряжения, приложенного к управляющим электродам). Важными параметрами МДП-транзистора являются длина канала L (обычно 0,1 - 5 мкм), ширина канала z (на рис. 5.3, б), толщина диэлектрика (изолятора) d с диэлектрической постоянной εi, и проводимость канала.

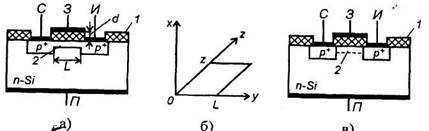

Рис. 5.3. Разрез структуры МДП-транзисторов с каналом p-типа: а - планарный транзистор со встроенным каналом; б - параметры МДП-транзистора; в - планарный транзистор с индуцированным каналом: 1 - диэлектрик; 2 - канал

Существенным преимуществом МДП-транзисторов явля­ется высокое входное сопротивление, достигающее значений более 104 МОм вместо более 10 МОм у транзисторов с управляющим p-n-переходом.

Устройство транзистора со встроенным p-каналом схема­тично представлено на рис. 5.3, а. Основой является пластина слаболегированного кремния с электропроводностью n-типа. Области стока и истока обладают электропроводностью p+-типа, соединенные узкой слаболегированной областью кремния с электропроводностью p-типа, что является встроенным каналом. Затвор представляет собой металлический слой, изо­лированный от канала тонким диэлектриком толщиной d. В транзисторе со встроенным каналом происходит расширение или сужение имевшегося канала в результате приложения от­рицательного или положительного напряжения соответственно. При положительном напряжении на затворе дырки прово­димости оттесняются из области канала в объем полупровод­ника электропроводностью n-типа. Канал обедняется носите­лями заряда, сужается к стоку. При подаче на затвор отрицательного напряжения происходит обогащение дырками объема канала, он расширяется, и его проводимость возраста­ет.

Таким образом, изменяя напряжение на затворе, можно изменять проводимость канала, т.е. ток, проходящий через этот канал.

В транзисторах со встроенным каналом ток в цепи стока будет протекать и при нулевом напряжении на затворе. Для прекращения его необходимо к затвору приложить положительное напряжение (для случая с каналом p-типа), равное напряжению UЗИотс. При приложении отрицательного напряжения канал расширяется, и ток увеличивается.

Структура МДП-транзистора с индуцированным p-каналом показана на рис. 5.3,в. В качестве исходного материала транзистора использован кремний n-типа. Чаще всего диэлектриком используется оксид кремния SiO2. В оксиде кремния всегда содержатся положительно заряженные ионы, обусловленные такими ионизирующими примесями, как положительные ионы натрия, калия, водорода, осаждаемые на поверхность кремния в процессе выполнения технологических операций. Положительный заряд в пленке оксида кремния наводит (индуцирует) в поверхностном слое n-области слой накопления электронов, в котором концентрация электронов выше, чем в объеме n-области. При подаче на затвор отрицательного напряжения UЗИ электроны поверхностного слоя отталкиваются в глубь полупроводника, а дырки движутся к поверхности. Приповерхностный слой приобретает дырочную электропроводность, т.е. появляется тонкий инверсный слой, соединяющий сток с истоком, который играет роль канала. Толщина индуцированного канала составляет всего 1-5 нм. При приложении напряжения между истоком и стоком дырки, перемещаясь по каналу, создают ток истока. Изменяя напряжение на затворе, можно расширять или сужать канал, увеличивая или уменьшая ток стока.

5.4. Методы получения транзисторов.

P-n-переходы транзисторов получают методами сплавления, диффузии, эпитаксии, выращивания.

Планарные переходы получили свое название потому, что p-n-переходы диодных или транзисторных структур и контакты по всем областям расположены на одной плоскости полупроводникового кристалла.

Последовательность основных технологических этапов получения диффузионных транзисторов n-p-n-типа планарного типа следующая:
