Введение в микроэлектронику

Страница: 14/15

Среди многочисленных способов энергетического воздействия на физико-химическую систему кристалла ИС основное место занимает тепловое воздействие, которое практически используется при проведении всех технологических процессов ИС (кроме фотолитографии и травления).

Одним из основных путей повышения надежности ИС является снижение температуры и использование нетермической активации основных физико-химических процессов технологии изготовления.

Например, существенные преимущества дает применение когерентных излучений, обеспечивающих высокую селективность воздействия лишь на отдельные участки. Подобное воздействие осуществляется излучением как в УФ-, так и в ИК-области спектра, а также комбинированным воздействием в обеих областях.

Технологический процесс изготовления ИС состоит из более ста операций. Каждая технологическая операция необходима для последовательного получения структур ИС и схемы в сборе.

Наряду с необходимым положительным качеством технологическая операция может вносить и отрицательные качества, на устранение которых зачастую направлены последующие технологические операции. Но известны технологические процессы, где отрицательные влияния технологической операции на процесс выхода годных, структуру и электрические параметры компенсируются в процессе проведения данной операции. Например, введение хлорсодержащей добавки в инертную атмосферу на операции разгонки при двухстадийной диффузии фосфора приводит к уменьшению дефектности структуры и снижению токов утечки изделий.

Технологию, в которой в процессе проведения технологической операции одновременно проводится процесс, направленный на устранение или значительное снижение отрицательных последствий данной операции на изделие, будет называть компенсирующей технологией.

Как видно из рис 10.3, к технологическим методам повышения надежности ИС относится также применение отбраковочных испытаний и альтернативных методов отбраковки потенциально ненадежных изделий. Эти два метода относятся к методам повышения надежности выпускаемых партий ИС, так же как и метод выравнивающей технологии. Снижение температуры технологических операций и применение компенсирующей технологии относятся к методам повышения надежности каждого выпускаемого изделия.

Контрольные вопросы:

1. Какой показатель качества существует в настоящее время в мировой практике для полупроводниковых изделий?

2. Расскажите, как влияет ритмичность выпуска изделий на качество изделий.

3. Поясните Р = Ро 8578578.bmp∆Р

4. Расскажите об активном методе контроля технологического процесса изготовления ППИ.

5. Поясните схему системы получения и использования информации при проведении работ по повышению надежности ППИ в процессе их серийного производства.

6. Назовите основные требования по обеспечению качества ИС.

7. Нарисуйте схему реализации технологических методов повышения надежности ИС в серийном производстве.

8. Какие технологические методы относятся к методам повышения надежности партий ИС, а какие – к каждой выпускаемой схеме.

Содержание

Глава 1. Исторический обзор развития микроэлектроники. 2

1.1. Основные направления развития электроники. 2

1.2. История развития микроэлектроники. 3

Глава 2. Общие сведения о полупроводниках. 5

2.1. Полупроводники и их электрофизические свойства. 5

2.2. Структура полупроводниковых кристаллов. 7

2.3. Свободные носители зарядов в полупроводниках. 10

2.4. Элементы зонной теории твердого тела. 12

Глава 3. Методы получения монокристаллов кремния. 16

3.1. Метод Чохральского. 16

3.2. Метод зонной плавки. 16

Глава 4. Электронно-дырочный переход. 18

4.1. Образование p-n-перехода. 19

4.2. Вольтамперная характеристика p-n-перехода. 21

Глава 5. Биполярные и полевые транзисторы. 23

5.1. Структура биполярных транзисторов и принцип действия. 23

5.2. Полевой транзистор с управляющим p-n-переходом. 25

5.3. МДП-транзисторы. 26

5.4. Методы получения транзисторов. 28

Глава 6. Интегральные схемы. 30

6.1. Общие понятия. 30

6.2. Элементы биполярных полупроводниковых ИС. 31

6.3. Элементы ИС на МДП-структуре. 31

Глава 7. Большие интегральные схемы. 35

7.1. Общие положения. 35

7.2. Микропроцессоры и микропроцессорные комплекты. 36

Глава 8. Технологический процесс изготовления ИС. 39

Глава 9. Гибридные интегральные схемы. 41

Глава 10. Методы обеспечения качества и надежности в процессе серийного производства ППИ. 43

10.1. Общие понятия. 43

10.2. Система получения и использования информации при проведении работ по повышению надежности ППИ. 45

10.3. Требования по обеспечению и контролю качества ИС в процессе производства. 46

10.4. Технологические методы повышения надежности ИС в процессе серийного производства. 47

Вопросы контрольной работы по курсу «Введение в микроэлектронику». 50

Литература 53

Вопросы контрольной работы по курсу «Введение в микроэлектронику».

1.

а) б) в)

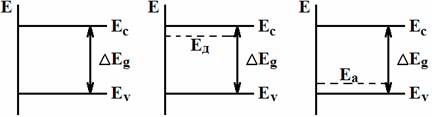

На каком рисунке представлена зонная диаграмма собственного полупроводника?

2.

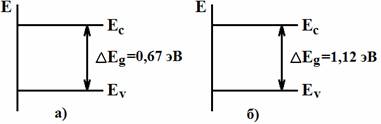

На каком рисунке представлена зонная диаграмма кремния, на каком – германия?

3.

Какая вольтамперная характеристика принадлежит Ge, какая – Si?

4.

Какая вольтамперная характеристика снята при повышенной температуре?

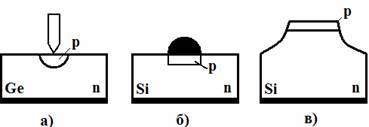

5.

На каком рисунке показана структура сплавного, диффузионного и точечного диода?

6.

Расставьте на условном обозначении электроды транзистора (эмиттер, коллектор, база). На каком рисунке условно показан p-n-p-транзистор, а на каком – n-p-n-транзистор?

7.

а) б)

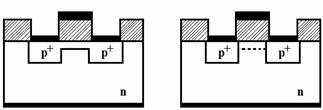

На каком разрезе структуры МДП-транзисторов показан транзистор с индуцированным каналом, на каком – со встроенным каналом?

8.

По электрической схеме нарисуйте структуру ИС с изоляцией p-n-переходом (в разрезе).

9. ИС типа КР1005ВЕ1 содержит 3000 элементов, ИС типа 106ЛБ1 содержит 18 элементов. Какая из этих схем относится к схемам средней степени, какая к БИС?

10. На каком жизненном цикле ИС реализуется требование Р = Ро 8578578.bmp∆Р?
