Учебно-лабораторный комплекс по удаленному администрированию цифровых телефонных станций с использованием локально-вычислительной сети

· используется технология видео захвата. Radmin кодирует изображение экрана и посылает его по сети для получения изменений экрана. Это позволяет работать на удаленном компьютере в режиме реального времени, со скоростью в сотни обновлений экрана в секунду;

· возможность передачи файлов;

· поддерживается удаленное выключение компьютера;

· имеется система безопасности Windows NT/Win2k;

· паролирование;

· дополнительное 128-битное шифрование всех передаваемых данных;

· фильтрация по IP-адресу и по порту;

· максимальное разрешение экрана до 2048 X 2048 при 32-битном цвете;

· работа с буфером обмена;

· 16 цветный режим передачи;

· "/stop" команда - которая останавливает работу Radmin сервера на компьютере;

· посылка удаленному компьютеру команды Ctrl-Alt-Del;

· при свернутом окне удаленного сеанса уменьшенный трафик;

· автоматическое разъединение "замороженных" соединений.

Существенно отличает программное обеспечение Remote Administrator от всевозможных аналогичных программ - это скорость работы. Скорость работы в сети Remote Administrator в десятки раз выше, чем у подобных программ. Remote Administrator может работать даже с процессором i386 и 8 Мб ОЗУ. Программа совместима с большим количеством операционных систем компании Microsoft: Win9x, WinNT 4.0, Win2000, WinXP. Инсталляционная программа своим малым объемом умещается на дискету. Кроме того, программа обладает русскоязычным интерфейсом и низкая стоимость этой программы по сравнению со стоимостью аналогичных программ. Данная программа в сочетании с приведенными аргументами останавливает выбор на программном обеспечении Remote Administrator для реализации поставленной задачи.

5. ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ ОБОРУДОВАНИЯ

5.1. Инструкции по установке программного обеспечения

Remote Administrator на рабочие компьютеры

В основе учебно-лабораторного комплекса лежит действующая локальная вычислительная сеть кафедры «РЭС». Предполагается проводить занятия с лабораторными работами с целью обучения студентов администрированию учебных систем связи. Локальная вычислительная сеть в данном случае позволит расширить доступ c рабочих мест к предполагаемым объектам для администрирования большой группе студентов, что даст возможность им наблюдать за процессом администрирования и по желанию преподавателя самим участвовать в нем.

При подготовке компьютерного класса к работе необходимо установить программное обеспечение на рабочие компьютеры. Помимо этого системный администратор кафедральной сети должен будет обучить преподавателей использованию установленного программного обеспечения. Для этого необходимо выполнить следующие действия:

· включить компьютер;

· войти в систему;

· вставить носитель информации с записью дистрибутива программы;

· в проводнике открыть компакт-диск;

· запустить установочный файл «RADMIN20.EXE»;

· на экране монитора появится первое окно «Приветствие»;

· для продолжения установки нужно нажать кнопку «Next»;

· далее появится окно «Особенности продукта»; нажимаем кнопку «Next»;

· появляется окно «Лицензия»;

· принимаем условия и нажимаем «Yes»;

· появится окно «Путь установки»;

· для продолжения установки нажимаем кнопку «Next»;

· появится окно «Инсталляция сервера»;

· нажимаем кнопку «Next»;

· появляется окно «Пароль на подключение к серверу»;

· для продолжения установки нажимаем кнопку «OK»;

· появляется окно «Завершение установки»;

· нажмите кнопку «Close».

После перезагрузки установка программного обеспечения будет завершена и его можно использовать.

Аналогичным образом программное обеспечение Remote Administrator устанавливается на все рабочие компьютеры учебного класса.

После загрузки программного обеспечения необходимо произвести настройку сервера программы. Настройка сервера производиться только на преподавательском компьютере, а на остальных машинах в компьютерном классе настройку сервера производить не нужно.

Для начала открываем нужную вкладку, проделав следующие действия:

«ПускÞПрограммыÞRemote Administrator v2.1»

После выбора «Settings for Remote Administrator server» появится окно «Options for Remote Administrator server 2.1» (рис. 5.1).

Справа находятся кнопки «Install service», «Remove service», «Set password…», «Options» и «Exit». Для настройки понадобятся три нижние кнопки.

Нажатие на «Set password…», появляется окно настроек пароля и управления безопасностью NT (рис. 5.2), в котором можно установить пароль для подключения к серверу, а так же включить и настроить безопасность NT (только для операционных систем WinNT, Win2000 и WinXP).

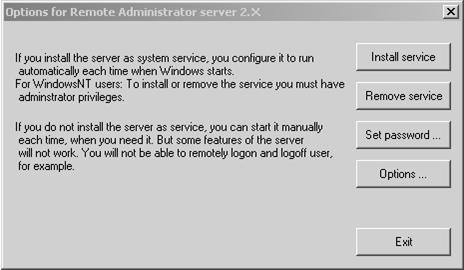

Рис. 5.1. Окно настройки сервиса

«Options for Remote Administrator server 2.1»

Рис. 5.2. Окно настроек пароля и управления безопасности NT

На рабочие компьютеры, которые являются терминалами для учебных телефонных станций Avaya Definity CMC, Информтехника МиниКом DX-500 устанавливается пароль (см. рис.5.2). Установка пароля производится следующим образом:

· в окно напротив надписи «Password» записывается пароль;

· напротив «Confirm password» записываем снова;

· нажимаем кнопки «OK».

В настоящее время на терминале УАТС Avaya Definity CMC, сервер при подключении требует ввести пароль «laboratoria», к серверу УАТС DX-500 «DX-500». Пароль нужно вводить латинскими прописными буквами, без кавычек.

После настройки сервера программы необходимо произвести настройки безопасности сервера. Для активации NT безопасности, ставим галочку напротив надписи «Enable NT security» (см. рис.5.2) и нажимаем «Permissions». После этого появится новое окно - окно регистрации пользователей (рис.5.3). В нем внизу расположены кнопки «OK», «Cancel», «Add» и «Remove».

Для того чтобы добавить пользователя или группу пользователей необходимо проделать следующие операции:

· нажимаем «Add» появляется новое окно (рис.5.4);

· ставим галочку напротив «Show users»;

· в разделе «user/group», выбираем пользователя (в данном случае «student»);

· добавляем в правую часть окна с помощью «>>Add>>»;

· выбираем тип соединения в правом верхнем углу в «Access rights» (в нашем случае используется только 2 типа это «Full control of screen» и «View of screen»);

· пользователю «student» присваиваем «View of screen»;

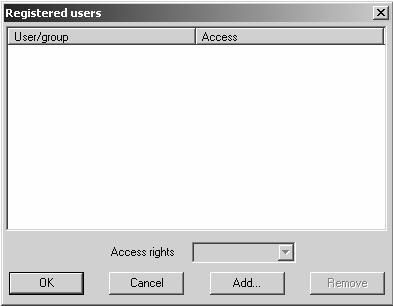

Рис. 5.3. Окно регистрации пользователей

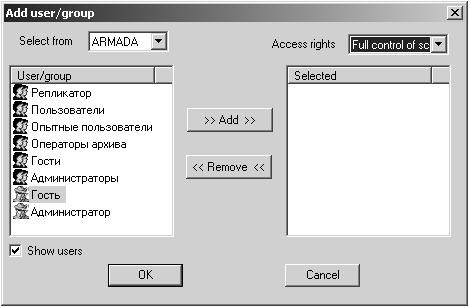

Рис. 5.4. Добавление пользователя/группы

· нажимаем кнопки «OK» в окнах: «Настройка пароля и управление безопасностью NT», «Регистрация пользователей» и «Добавление пользователя/группы».

На этом настройка безопасности сервера закончена.

Переходим к настройкам опций сервера, кнопка «Options» (см. рис.5.1). Появилось новое окно (рис.5.5). Непосредственно в нем находятся опции по настройке, (сверху вниз, слева на право), доступа по IP адресам, порта соединения, использования лог-фаила, иконки в панели задач и настройке об информирование пользователя о подключении к серверу. Все опции окна (рис.5.5) оставим без изменения, закрываем окно, нажав на «Cancel». На этом настройка сервера закончена, закрываем окошко (см. рис.5.1), используя кнопу «Exit».
