Учебно-лабораторный комплекс по удаленному администрированию цифровых телефонных станций с использованием локально-вычислительной сети

· не высокая пропускная способность сети во время возрастающей нагрузки, причем не возможно ее увеличить.

Рис. 4.1. Смешанная топология сети

При включении в сеть устройств топологией «звезда», все данные проходят через центральный узел. Таким образом, взаимодействие даже любых двух участников сети осуществляется через него. Пропускная способность сети определяется параметрами обработчика данных центрального узла. Каждый рабочий элемент сети связан с узлом отдельным кабелем. Это значительно повышает безопасность передачи данных, в следствии возможности физического изолирования данных.

Помимо повышенной безопасности обмена данными, такая топология подключения элементов в сеть обладает другими достоинствами:

· возможность изменять скорость обработки данных путем усовершенствования центрального узла;

· высокая производительность сети;

· включение в сеть новых устройств производится без приостановки действия сети.

Однако при приостановке работы центрального узла сеть также перестает функционировать. А центральный элемент сети обладает достаточно высокой стоимостью.

Достоинства двух вариантов можно объединить и реализовать именно в смешанной топологии и исключить их недостатки. В настоящее время в большинстве случаев применяется именно эта топология.

Витая пара (кабель UTP 5e) обеспечивает скорость передачи данных до 100 Мбит/с, при соответствующей поддержке данной скорости другим сетевым оборудованием: коммутаторами, концентраторами, сетевыми картами.

Сеть кафедры рассчитана на 52 подключения максимально, из которых 35 задействовано. Причем сеть построена таким образом, что при покупке дополнительного оборудования есть возможность расширить число подключений.

Стандарт Fast Ethernet был принят как дополнение к существующему стандарту IEEE 802.3 - 802.3u. В соответствии со стандартом 802.3u в технологии FastEthernet определены 3 различные спецификации физического уровня:

· 100Base-TX (UTP cat.5 или STP Type 1A-две пары);

· 100Base-T4 (четыре пары UTP cat.3 или cat.4);

· 100Base-FX (многомодовый оптоволоконный кабель 62.5/125 мкм-два волокна).

Для спецификация 100Base-TX в качестве среды передачи используют неэкранированную витую пару 5-ой категории (две пары) или экранированную витую пару STP Type 1A. Максимально допустимая длина кабельного сегмента 100 метров. Особенностью спецификации 100Base-TX является функция "автопереговоров" (Auto-negotiation), позволяющая двум физически соединенным устройствам, например, сетевому адаптеру и концентратору, поддерживающим несколько стандартов физического уровня (различающихся битовой скоростью и количеством витых пар) выбирать наиболее выгодный режим передачи. Переговорный процесс инициируется автоматически при включении питания, а также может быть инициирован любым устройством в любой момент. Устройство, начавшее процесс auto-negotiation посылает партнеру пачки импульсов Fast Link Pulse Burst (FLP), кодирующие предлагаемый режим взаимодействия, начиная с самого приоритетного, из поддерживаемых им. Если узел-партнер способен поддерживать этот режим, он отвечает пачкой импульсов FLP, в которой подтверждает данный режим и на этом процесс Auto-negotiation заканчивается. Если же данный режим не поддерживается узел-партнер, то в ответе посылается самый старший из поддерживаемых им режимов – он и выбирается в качестве рабочего. Если узел-партнер вообще не поддерживает Auto-negotiation (10 Base-T), то он не реагирует на импульсы FLP и каждые 16 мс посылает импульсы проверки целостности линии. Узел, получивший в ответ на FLP сигналы контроля линии, устанавливает в качестве рабочего режима 10Base-T [10].

На рис.4.2 представлена структура локальной сети кафедры «РЭС» с указанием всех устройств, подключенных к сети кафедры, и их местоположение.

Большинство элементов сети кафедры с установленой операционная система (ОС) компании Microsoft, Windows 2000, а на некоторых компьютерах стоит операционная система Windows 98SE. Компьютеры с Windows 98SE очень плохо защищены от несанкционированного доступа.

Вопрос о несанкционированном доступе актуальен для всей сети кафедры. Неограниченный доступ студентов к системе может привести к различным сбоям в работе как отдельных ЭВМ, так и отдельных фрагментов сети. Это приводит к необходимости переустановки ОС и программ установленных на компьютерах.

4.2. Програмное обеспечение «Remote Administrator»

Remote Administrator (Radmin) - программа удаленного администрирования для платформы Windows, которая позволяет полноценно работать сразу на нескольких удаленных компьютерах с помощью обычного графического интерфейса.

Программа позволяет работать на удаленном компьютере как на своем собственном - его рабочий стол окажется на экране вашего монитора (в окне или на полном экране), а ваши мышь и клавиатура заменят мышь и клавиатуру управляемого компьютера.

Наряду с поддержкой модели безопасности NT и локализацией на другие языки возможна работа в режимах File transfer и Telnet, что позволяет рассматривать Radmin как интегрированное решение для удаленного управления организации любого масштаба [13].

Radmin обеспечивает стойкое 128 битное шифрование передаваемых потоков данных. В основу программы вошел TCP/IP протокол, который на сегодняшний день является стандартом де-факто как в глобальных, так и в локальных сетях.

Программное обеспечение Remote Administrator состоит из трех частей. Как видно из рис. 4.3, это серверная часть, просмотрщик (viewer) и настройки сервера.

Сначала программное обеспечение инсталлируется на рабочие компьютеры. Затем на компьютер, который будет удаленно администрироваться. Он настраивается и запускается сервер. На компьютере, с которого планируется вести администрирование, после установки запускается просмотрщик, добавляется объект администрирования, выбирается тип соединения и устанавливается соединение с сервером на удаленной машине. Схема взаимодействия частей программы во время работы показано на рис. 4.4. Более детально разобраться в программе, понять

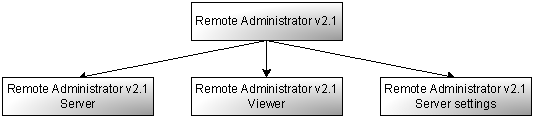

Рис. 4.3. Состав программного продукта Remote Administrator

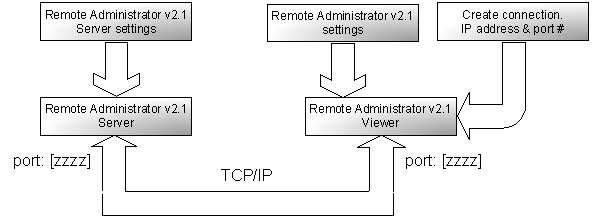

Рис. 4.4. Схема работы и взаимодействия программного обеспечения Remote Administrator

как работает система можно, ознакомившись с её настройками [14].

Рассмотрим далее опции этой программы:

· программа дает возможность поддержки сразу нескольких соединений;

· полноэкранный режим позволяет видеть на экране своего компьютера экран удаленного компьютера. Масштабируемый режим позволит изменять размер экрана удаленного компьютера в своем окне;
