Характеристика комнаты:
Длина – 4 метра;
Ширина – 2.5 метра;
Высота подвеса светильников – 2.2 метра.
В комнате установлено два светильника УСП-35 с двумя лампами ЛБ-40 в каждом. Рассчитаем горизонтальную освещенность:
Лампа ЛБ-40 имеет номинальный световой поток лампы Ф1 = 3000 лм, а так как лампы две, то Фсв = 2 3000 = 6000 лм., т.е номинальный световой поток светильника равен 6000 лм. Светильник имеет длину равную 1.4 метра.
Рассчитаем минимальную нормируемую освещенность Е, выразив ее из формул (7.1) и (7.2):
, (7.1)
, (7.2)
где
Ф - световой поток светильника УСП-35, Фсв = 6000 лм;
N - число светильников, N=2 шт;
- коэффициент использования светового потока.
Для определения необходимо вычислить :
· индекс данного помещения по формуле (7.3):
; (7.3)
· коэффициент отражения расчетной поверхности:
=0,7.
Он имеет такое значение по справочным данным, исходя из того, что данное помещение имеет побеленный потолок, побеленные стены и не имеет окон.
По справочным данным, исходя из значений и , значение коэффициента использования светового потока будет равен .
- коэффициент затенения на рабочем месте принимается равным 0,80,9; в данном случае величину коэффициента затенения примем равной 0,9, т.е. ;
k - коэффициент запаса; исходя из справочных данных, принимая комнату за рабочее помещение общественного здания , коэффициент запаса равен ;
S - площадь помещения определяется по формуле (7.4):
. (7.4)
z - отношение средней освещенности к минимальной, берется из отрезка {1,1 ; 1,2}; в данном случае принимаем z равным 1,1;
Таким образом, из формулы (7.5):
лк. (7.5)
Исходя из санитарных норм, освещенность должна быть в пределах 300500 лк, т.е. данная освещенность будет удовлетворять требованиям "Санитарных Правил и Норм".
Рассчитаем вертикальную освещенность.
Необходимо также проверить удовлетворяет ли вертикальная освещенность требованиям "Санитарных Правил и Норм".

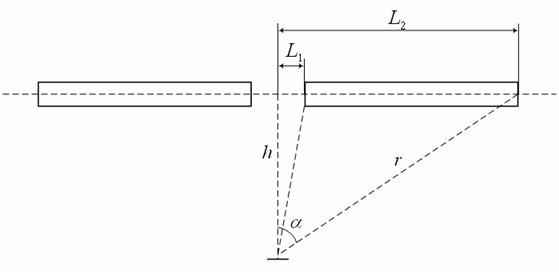

Данная комната имеет два источника освещения, таким образом, полная вертикальная освещенность будет складываться из освещенностей каждого источника. Освещенность одного источника находится по формуле (7.6):
, (7.6)
где
I - сила света источника, так как свет распространяется в направлении половины телесного угла, величина которого , то ;
r - расстояние от любой точки источника до точки наблюдения;
x- расстояние от нормали до любой точки светильника;
h - расстояние от точки наблюдения до линии подвеса светильника;
- угол между нормалью h и линией r;
l- длина источника света.
Рассчитаем освещенность для первого источника по формуле (7.7).
Исходные данные:
Ф=6000;
h=2.2;
;
;
l = 1.4.
(7.7)
Освещенность для первого источника будет определяться по формуле (7.8):
(7.8)
лк
Таким образом, вертикальная освещенность для первого светильника будет равна 117 люксам. Так как светильники расположены симметрично относительно ВДТ, то вертикальная освещенность для второго источника рассчитывается аналогично и составит 117 люкса. Следовательно, общая вертикальная освещенность от двух источников из формулы (7.9) будет равна:
лк (7.9)
Согласно требованиям "Санитарных Правил и Норм" вертикальная освещенность не должна быть меньше 200 люксов, т.е. в данном случае вертикальная освещенность удовлетворяет санитарным правилам.
Для достижения оптимальной освещенности рабочих мест необходимо также правильно расположить светильники (рис.7.4).
Для светильников УСП-35 наилучшее соотношение =1,4 ,
где
L - расстояние между рядами светильников;
h - высота подвеса;
L=1,4 2.2=3.08 м
Рис. 7.4. Расположение осветительных устройств
Светильники располагаются по длине помещения. Так как В=2,5 метра, то из формулы (7.10):
. (7.10)
Достаточно расположить светильники в один ряд по длине помещения, с расстоянием до стен по ширине равным 1,25 м, т.е. =1,25 м, что удовлетворяет условию попадания в промежуток {0,3L; 0,5L}. Таким образом, данное расположение светильников (рис.7.5) является наилучшим с точки зрения всех норм, предусмотренных для освещенности производственного помещения. Следовательно, освещенность данного помещения удовлетворяет санитарным нормам.
Рис. 7.5. Оптимальное расположение светильников
