Учебно-лабораторный комплекс по удаленному администрированию цифровых телефонных станций с использованием локально-вычислительной сети

Страница: 7/16

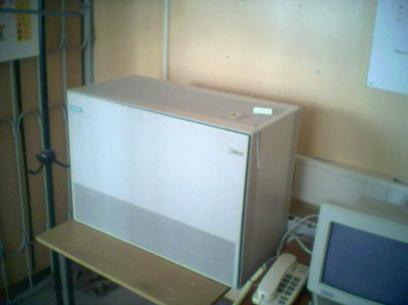

Рис. 3.6. Внешний вид УПАТС Hicom 300

Станция Hicom 300 (см. рис. 3.6) имеет две модификации для создания корпоративных телефонных систем различного масштаба. Старшая модель с индексом 350 способна обслуживать до 5760 абонентов. Большое внимание в этом сервере уделено взаимодействию с сетями АТС, подключение к которым осуществляется с помощью интерфейса 155 Мбит/с. Поддерживается взаимодействие между станциями и абонентами, подключаемыми непосредственно к сети АТС [8].

Как и в других современных телефонных системах, в этой станции особое внимание уделено использованию оборудования протокола IP. С сервером Hicom 300 интегрируются решения HiPath 5500/5300, поддерживающие не только передачу голоса, данных, видео, но и мультимедийную маршрутизацию, синхронизацию вывода информации из баз данных и многое другое. С помощью шлюза HiPath RG 2500 осуществляется подключение станций Hicom 300 к локальным сетям. В качестве абонентских терминалов на основе IP выступают либо программные продукты семейства optiClient, устанавливаемые на обыкновенные ПК, либо IP-телефоны семейства optiPoint. Предлагается специальный адаптер optiPoint IP-adapter для подключения цифровых телефонов optiset E к сети Ethernet.

Максимальная емкость станции составляет 5760 портов. Возможность объединения систем Hicom 300 друг с другом позволяет реализовывать сети практически неограниченной емкости.

Взаимодействие станции в внешними устройствами осуществляется через специальные встраиваемые платы, представляющие собой интерфейсы взаимодействия [8].

Интерфейсы подключения к сетям общего пользования:

· интерфейс Sо (базовый интерфейс 2В+D) – это четырехпроводная линия подключения к сетям общего пользования для работы со всеми функциями. Два канала передачи полезной информации со скоростью передачи 64 кбит/с Один канал передачи данных сигнализации со скоростью 16 кбит/с (общая скорость передачи 144 кбит/с);

· интерфейс S2 (первичный интерфейс 30B+D) – четырехпроводная линия подключения к сетям общего пользования для работы со всеми функциями. 30 каналов передачи полезной информации со скоростью передачи 64 кбит/с Один канал передачи данных сигнализации со скоростью 64 кбит/с. Общая скорость передачи 2048 кбит/с;

· интерфейс ИКМ-30 - Российские интерфейсы;

· аналоговые интерфейсы поддерживают все аналоговые интерфейсы подключения к ГТС. Трех проводные комплекты входящей/исходящей связи с сигнализацией;

· интерфейсы каналов ADASSE - каналы тональной частоты разных частот.

Абонентские интерфейсы телефонной станции Hicom 300:

· интерфейс Upo\e - двухпроводный интерфейс для подключения оконечных устройств (системных телефонных аппаратов) семейства орtiset Е;

· интерфейс Шина Sо/Sо (BRI 2B+D) - интерфейс Sо для подключения оконечных устройств стандарта ЦСИС, например, ЦСИС ПК или факсов стандарта ЦСИС. Шина Sо для подключения максимально 8 оконечных устройств стандарта ЦСИС (ISDN - Integrated Services Digital Network - Цифровая сеть с интеграцией служб – ЦСИС). Подключение оконечных устройств с интерфейсами передачи данных (например, V.24) через DСI;

· интерфейсы а/b подключают аналоговые оконечные устройства и системы передачи речи, факсимильной информации, телексов и данных. Это могут быть, например, стандартные аналоговые телефоны, другие устройства (автоответчики, домофоны, громкоговорители, системы поиска персонала, охранные системы, диктофонные системы, системы объявлений); FXO/FXS порты оборудования передачи данных и речи.

Через аналоговые порты с интерфейсами FXO, FXS или E&M обеспечивается возможность подключения аналогового телефонного оборудования. Каждый порт обеспечивает преобразование полученных от абонентского оборудования сигналов в цифровой формат (один тайм-слот потока E1/T1), а также цифро-аналоговое преобразование для принятых через сеть пакетов, адресованных в данный порт [9].

· интерфейс канала Н необходим для подключения оконечных устройств по каналам стандарта Н. Интерфейсом к оконечному устройству служит S2;

· интерфейс U200 служит для подключения телефонов семейства Hicom set, рабочих мест телефониста и терминалов передачи данных с интерфейсом V.24 (подключение производится через адаптер DCI);

· интерфейс Uро подключает сетевое терминальное устройство PNTс шиной Sо или телефонами set с PNT;

· интерфейс U2B1Q делает возможным подключение сетевого терминального устройства РNTQ с шиной Sо или дистанционным адаптером optiset Е (удаление до 8 км).

Системные интерфейсы Hicom 300:

· интерфейс V.24 нужен для подключение сервисного терминала, системы DMS или сервера СSТА;

· интерфейс LAN (Еthernet/TCP /IР) необходим, например, для подключения сервера DMS или систем обработки данных для интеграции приложений и решений типа АСD.

3.4. Расчет нагрузки между телефонными станциями

Проведем расчет телефонной нагрузки между телефонными станциями населенного пункта. В качестве примера возьмем нагрузку населенного пункта на базе коммутационного оборудования, произведенного компанией Siemens. В сеть телефонных станций входят одна УПАТС Siemens Hicom 300 и две УПАТС Siemens Hicom 300H, которые присоединяются в качестве выносных блоков к районной УПАТС.

Далее рассмотрим основные параметры станций. У станций отсутствует резервирование центрального оборудования.

Количество абонентских линий описано ниже:

· УПАТС 1 “квартирный сектор” имеет 1744 аналоговых абонентских линий;

· количество внутренних аналоговых абонентских линий Второй УПАТС “народно-хозяйственный сектор” – 400;

· количество внутренних аналоговых абонентских линий УПАТС 3 “народно-хозяйственный сектор” – 350;

· количество внутренних цифровых абонентских линий УПАТС 1 – 16;

· количество внешних цифровых линий ISDN (EDSS1) по направлению исходящей и входящей городской и междугородней связи УПАТС 1 и провайдером связи – 164;

· количество внешних цифровых линий ISDN (CCIS) по направлению исходящей и входящей связи между УПАТС 1 и УПАТС 2 – 55;

· количество внешних цифровых линий ISDN (CCIS) по направлению исходящей и входящей связи между УПАТС 1 и УПАТС 3 – 55.

УПАТС 1 имеет систему тарификации вызовов. Система тарификации УПАТС 2 – трансляция по CCIS на УПАТС 1, как и система тарификации УПАТС 3 – трансляция по CCIS на УПАТС 1.

Исходные данные:

· УПАТС 1, УПАТС 3 – обслуживают народно-хозяйственный сектор;

· УПАТС 2 – обслуживает абонентов квартирного сектора.

Емкость проектируемых телефонных станций:

· УПАТС 1 - 1750 абонентов;

· УПАТС 2 - 400 абонентов;

· УПАТС 3 - 350 абонентов.

Для народно-хозяйственного сектора:

· число вызовов на одного абонента в ЧНН равно 3,3;

· среднее время разговора равно 90 с;

· доля внутристанционной нагрузки 50%;

· доля внешних вызовов 50%.

Для квартирного сектора:

· число вызовов на одного абонента в ЧНН = 1,2;

· среднее время разговора 140 с;

· доля внутристанционной нагрузки 30%;
