Студентам > Дипломные работы > Учебно-лабораторный комплекс по удаленному администрированию цифровых телефонных станций с использованием локально-вычислительной сети

Учебно-лабораторный комплекс по удаленному администрированию цифровых телефонных станций с использованием локально-вычислительной сети

Страница: 6/16

3.2. УПАТС Avaya Definity CMC

Definity ECS (рис.3.4) (Enterprise Communication Server – Производственно Коммуникационный Сервер) представляет собой мощную систему с развитыми логическими функциями, и воплощает многофункциональную платформу коммутационного сервера. С помощью системы возможно как осуществлять обмен информацией, так и управлять этим процессом [4].

Отличительной особенностью Definity является встроенная поддержка ведомственных стандартов сигнализации, применяющихся на сетях энергетиков и железнодорожников. Этот коммуникационный сервер является единой платформой для передачи голоса, данных и видео, он поддерживает большое число коммуникационных подсистем, терминалов и прикладных систем. На базе данного сервера можно решать разнообразные задачи, например, создавать масштабные корпоративные сети, системы компьютерно-телефонной интеграции (CTI), операторские центры и высокоскоростные сети передачи данных, он поддерживает Unified Messaging., отвечая при этом требованиям как малых, так и крупнейших предприятий. Помимо всего унифицированное управление с помощью процессора с сокращенным набором команд (RISC) обеспечивает многофункциональность и однородность управления независимо от емкости системы [5].

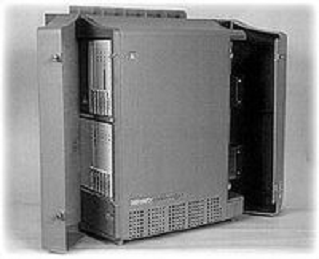

Рис. 3.4. Внешний вид Definity CMC

На рис.3.5 представлена схема системы Definity ECS, состоящая из сети процессорных портов и двух периферийных сетей портов. В состав сети процессорных портов входит управляющий комплекс системы (УК), который осуществляет управление работой системы. Одним из элементов УК является процессор, в зависимости от модификации станции, реализующийся на базе микропроцессора Intel 386 SX или на микропроцессоре MIPS 3000A с сокращенным набором команд (RISC). RISC – процессор использует 32-битовые шины адреса и данных. Запоминающее устройство (ЗУ) предназначено для хранения системных программ, состояния обработки вызовов, параметров системной трансляции, а также процедуры по администрированию и обслуживанию. Устройство технического обслуживания отслеживает сбои, вырабатывает сигналы аварийной сигнализации, поддерживает интерфейс типа RS-232 для подключения терминала технического обслуживания [7].

Система Definity ECS выпускается в виде трех основных моделей:

· Definity CMC (Compact Modular Cabinet);

· Definity SI;

· Definity G3R.

Definity выпускается в трех модификациях, различающихся числом поддерживаемых абонентов. Самая старшая модель Definity G3R способна обеспечить связью до 29 тыс. пользователей.

Сравнительная характеристика основных параметров моделей приведена в табл. 3.1.

Таблица 3.1.

Основные технологические параметры моделей систем Definity ECS

Модель

Максимальное количество абонентских линий

Максимальное количество соединительных линий

Количество одновременных разговоров

Производительность процессора в ЧНН

Максимальное количество плато-мест

CMC

672

400

242

40000

28

SI

2400

400

726

40000

281

G3R

25000

4000

7744

100000

4232

Подпись: Рис.3.5. Структурная схема Definity Enterprise Communication Server

Модель (см. рис.3.5) выпускается в пластиковом корпусе. Предусмотрена для крепления на стене или установки на полу. В своем составе может иметь от одного до трех стативов. При этом стативы модели образуют одну сеть портов, то есть стативы имеют общую шину ВРК. Базовый статив модели – статив А. Этот статив содержит восемь свободных слотов. Первый слот занят модулем процессора и системной памяти, а второй – модулем генератора тонально-тактовых сигналов. Носителем информации о конфигурации системы является флеш-карта. Установка двух дополнительных стативов увеличивает емкость станции до 28 слотов. Дополнительные корпуса соединяются с основным многожильным ленточным кабелем и устанавливаются около основного статива [7].

Definity CMC может комплектоваться кроссировочными панелями, монтируемыми непосредственно к стенке статива. Модель Definity CMC может образовывать только сеть процессорных портов. Система может иметь различные порты для включения абонентских устройств, в зависимости от комплектации печатными платами.

В правой панели компактного модульного статива расположен встроенный кросс системы, состоящий из десяти 25-парных рамок, смонтированных одна над другой. Каждая рамка соединена 25-парным кабелем М25А с одним слотом системы – на каждую рамку выведены порты одного модуля.

Система учебной цифровой телефонной станции Definity CMC укомплектована тремя периферийными модулями:

· TN 2464 – модуль цифрового интерфейса E1 (DS1/E1), установлен в третьем слоте;

· TN 2214B – модуль цифровых портов, установлен в четвертом слоте;

· TN 2793 – модуль аналоговых абонентских портов, установлен в пятом слоте.

Решения IP-телефонии для Definity можно функционально разнести по двум группам: поддержка соединительных линий и поддержка IP-терминалов, представленных телефонными аппаратами и программным эмулятором аппарата для персонального компьютера. Эта программа работает в двух конфигурациях — Road Warrior и Dual Connect Phone, обеспечивая различные варианты удаленного взаимодействия абонентов и ресурсов центральной системы [5].

С помощью тех же аппаратных плат, обеспечивающих работу сервера с IP-абонентами, можно организовать соединительные линии для корпоративной телефонной сети. Это решение IP-trunk полностью поддерживает фирменный протокол DCS, а также стандартный протокол сигнализации Q-SIG для ведомственной сети ISDN [4].

3.3. УПАТС Siemens Hicom 300

Siemens Hicom 300 — это новая телекоммуникационная система, которая полностью отвечает самым современным требованиям, предъявляемым к телефонным станциям, и представляет собой мощный базис для решения самых сложных телекоммуникационных задач.

Станция Hicom 300 (рис.3.6) внешне напоминает шкаф, на полках которого можно разместить определенное количество электронных модулей – плат, которые являются интеллектуальной частью АТС. Модульное решение дает возможность постепенного наращивания мощности – от тридцати до десятков тысяч портов При этом станция Hicom 300 очень компактна – она в три-четыре раза меньше любой другой АТС, имеет очень низкое энергопотребление и может эксплуатироваться практически в любых климатических условиях. Ко всему прочему, эта телефонная станция не требует принудительной вентиляции [8].
