Разработка радиоприемного усройства для информационно-измерительной системы автомобиля

- затухание входного контура, 0,25.

.

1.4.5 Расчет усилителя промежуточной частоты 1

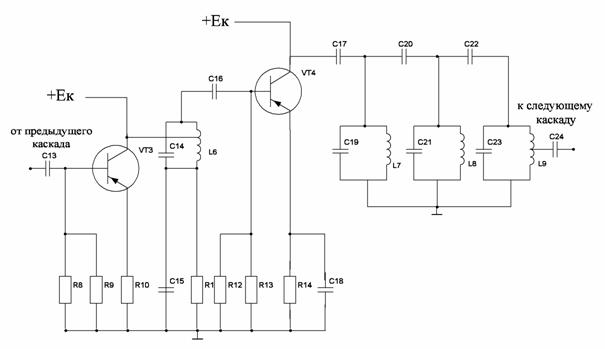

Принципиальная электрическая схема усилителя промежуточной частоты 1 изображена на рисунке 1.18.

Рисунок 1.18 – Принципиальная электрическая схема усилителя промежуточной частоты 1

Фильтры сосредоточенной селекции из связанных колебательных контуров дают лучшую селективность по сравнению с усилителем с двумя связанными контурами в каждом каскаде (при равном числе контуров), если эквивалентное затухание удовлетворяет уравнению Для промежуточной частоты 465 кГц при эквивалентном затухании 0,01 минимально осуществимая полоса пропускания фильтра будет более 13 кГц, что ограничивает применение таких фильтров. Фильтры с пьезокерамическими и магнитострикционными колебательными системами лишены этого недостатка, так как обладают значительно меньшим эквивалентным затуханием своих резонаторов.

Коэффициент усиления каскада с ФСС определяется формулой

, (1.65)

где и- коэффициенты включения первого и последнего контуров;

- коэффициент ослабления сигнала ФСС;

- входная проводимость ФСС.

Коэффициенты вычисляются по формулам:

(1.66)

где - входная проводимость ФСС, См;

- выходная проводимость, См.

(1.67)

где - входная проводимость ФСС, См;

- проводимость нагрузки ФСС, См.

Если один или оба коэффициента окажутся больше единицы, то принимают каждый из них равным единице и из этих же уравнений вычисляют шунтирующую проводимость

С ФСС обычно принимают , а емкость связи между контурами находят по формуле

, (1.68)

где - входная проводимость ФСС, См;

- промежуточная частота, Гц.

Емкость этих конденсаторов должна соответствовать расчетному значению с погрешностью менее . Каждая контурная катушка должна помещаться в экран, хорошо предотвращающий связь между контурами. Параметры внутренних контуров фильтра должны удовлетворять равенствам

(1.69)

где - входная проводимость ФСС.

(1.70)

где - емкость, Ф.

(1.71)

где - промежуточная частота, Гц.

(1.72)

где - индуктивность катушки 2.

Рассчитаем выходные параметры преобразователя частоты типа ФСС обеспечивающий полосу пропускания 20 МГц при промежуточной частоте 12,5МГц на транзисторе ГТ313Б в рабочей точке

его параметры

В следующем каскаде применим транзистор ГТ308В (). Полагаем и

Проверим выполнение неравенства . Примем для выполнения неравенства. Коэффициент устойчивости усиления равен

Находим параметр

Определим

Что бы иметь возможно больший коэффициент усиления каскада, примем , что согласно дает . Вычислим

Из

и

Получаем

Для .

Коэффициент усиления каскада вычисляют по формуле

,

что допустимо. Положим собственную емкость катушек равной 2пФ, тогда емкость конденсатора равна

(1.73)

Емкости конденсаторов второго и третьего контуров будет равна 85пФ. По таблице выбираем конденсатор типа КПК-2 емкостью 6-60 пФ для 1 и 4-го контуров емкостью 10-100 пФ для второго и третьего.

1.4.6 Расчет блока смесителя

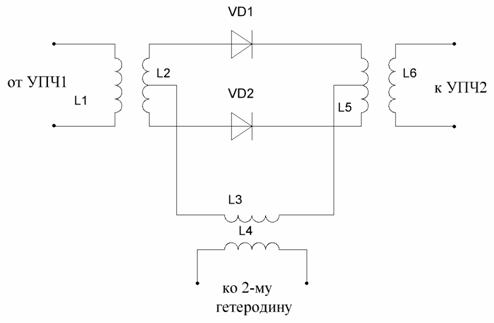

Принципиальная электрическая схема смесителя представлена на рисунке 1.19.

Рисунок 1.19 – Принципиальная электрическая схема смесителя

При расчете задается промежуточная частота и диапазон рабочих частот. Определяется полоса пропускания тракта промежуточной частоты - , тип схема, и основные характеристики селективной системы преобразования частоты, тип электронного прибора и его режим работы, минимально необходимый коэффициент преобразования, напряжение источника питания. Из расчета входной цепи и усилителя радиосигнала.
