1) абсорбция жидкостями;

2) адсорбция твердыми поглотителями;

3) каталитическая очистка.

В меньших масштабах применяются термические методы сжигания (или дожигания) горючих загрязнений, способ химического взаимодействия примесей с сухими поглотителями и окисление примесей озоном.

Абсорбция жидкостями применяется в промышленности для извлечения из газов диоксида серы, сероводорода и других сернистых соединений, оксидов азота, паров кислот (HCI, HF, H2SO4), диоксида и оксида углерода, разнообразных органических соединений (фенол, формальдегид, летучие растворители и др.).

Абсорбционные методы служат для технологической и санитарной очистки газов. Они основаны на избирательной растворимости газо- и парообразных примесей в жидкости (физическая абсорбция) или на избирательном извлечении примесей химическими реакциями с активным компонентом поглотителя (хемосорбция). Абсорбционная очистка -непрерывный и, как правило, циклический процесс, так как поглощение примесей обычно сопровождается регенерацией поглотительного раствора и его возвращением в начале цикла очистки. При физической абсорбции (и в некоторых хемосорбционных процессах) регенерацию абсорбента проводят нагреванием и снижением давления, в результате чего происходит десорбция поглощенной газовой примеси и ее концентрированной некоторые формулы для расчета абсорбционных и хемосорб­ционных процессов приведены в гл. 4. Показатели абсорбционной очистки: степень очистки (КПД) и коэффициент массопередачи к зависят от растворимости газа в абсорбенте, технологического ре­жима в реакторе (w, T, р) и от других факторов, например от равновесия и скорости химических реакций при хемосорбции. В хемосорбционных процессах, где в жидкой фазе происходят химические реакции, коэффициент массопередачи увеличивается по сравнению с физической абсорбцией. Большинство хемосорбционных процессов газоочистки обратимы, т. е. при повышении температуры поглотительного раствора химические соединения, образовавшиеся при хемосорбции, разлагаются с регенерацией активных компонентов поглотительного раствора и с десорбцией поглощенной из газа примеси: Этот прием положен в основу регенерации хемосорбентов в циклических системах газоочистки. Хемосорбция в особенности применима для тонкой очистки газов при сравнительно небольшой начальной концентрации примесей.

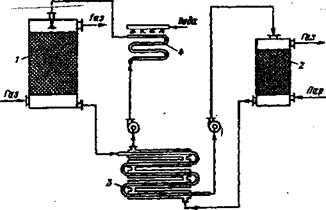

1 — абсорбер; 2—десорбер; 3—теплообменник; 4—холодильник

Рисунок 4.2 - Схема установки для абсорбционно-десорбционного метода -

разделения газов:

Абсорбенты, применяемые в промышленности, оцениваются по следующим показателям: 1) абсорбционная емкость, т. е. раство­римость извлекаемого компонента в поглотителе в зависимости от температуры и давления; 2) селективность, характеризуемая соот­ношением растворимостей разделяемых газов и скоростей их аб­сорбции; 3) минимальное давление паров во избежание загрязнения очищаемого газа парами абсорбента; 4) дешевизна; 5) отсутствие коррозирующего действия на аппаратуру. В качестве абсорбентов применяют воду, растворы аммиака, едких и карбонатных щелочей, солей марганца, этаноламины, масла, суспензии гидроксида кальция, оксидов марганца и магния, сульфат магния и др.

Очистная аппаратура аналогична уже рассмотренной аппаратуре мокрого улавливания аэрозолей. Наиболее распространен насадочный скруббер, применяемый для очистки газов от диоксида серы, сероводорода, хлороводорода, хлора, оксида и диоксида углерода, фенолов и т. д. В насадочных скрубберах скорость массообменных процессов мала из-за малоинтенсивного гидродинамического режима этих реакторов, работающих при скорости газа wг = 0,02…0,7 м/с. Объемы аппаратов поэтому велики и установки громоздки.

Для очистки выбросов от газообразных и парообразных примесей применяют и интенсивную массообменную аппаратуру — пенные аппараты, безнасадочный форсуночный абсорбер, скруббер Вентури, работающие при более высоких скоростях газа. Пенные абсорберы работают при wг = 1-н! м/с и обеспечивают сравнительно высокую скорость абсорбционно-десорбционных процессов; их габариты в несколько раз меньше, чем насадочных скрубберов. При достаточном числе ступеней очистки (многополочный пенный аппарат) достигаются высокие показатели глубины очистки: для некоторых процессов до 99,9%. Особенно перспективны для очистки газов от аэрозолей и многоступенчаты и очистные реакторы (особенно скрубберы) имеют большие объемы.

Любой процесс мокрой абсорбционной очистки выхлопных газов от газо- и парообразных примесей целесообразен только в случае его цикличности и безотходное. Но и циклические системы мокрой очистки конкурентоспособны только тогда, когда они совмещены с пылеочисткой и охлаждением газа.

4.8 Выводы

Рассмотрена актуальность обеспечения безопасности и экологичности при производстве радиоприемных устройств. Произведен анализ условий труда на участке сборки радиоприемных устройств. Разработаны мероприятия, обеспечивающие нормальные условия труда для рабочих, а также мероприятия, направленные не повышение уровня их безопасности. Рассчитан вытяжной шкаф. Предложены меры по улучшению состояния пожарной безопасности. Технологический процесс производства радиоприемных устройств не достаточно экологичен. Для повышения экологичности технологического процесса предложена установка для абсорбционно-десорбционного метода разделения газов.

Заключение

В данном дипломном проекте, в соответствии с заданием, спроектирован радиоприемный канал с разработкой радиоприемного устройства и с электрическим расчетом составных блоков.

При обосновании и выборе структурной схемы радиоприемника, сделан анализ возможных схем радиоприемника, сформулирован критерий, по которому может быть выбрана схема проектируемого устройства. Важнейшими параметрами были выбраны: чувствительность и избирательность канала. После выбора схемы электрической структурной радиоприемника обоснованы параметры не указанные в задании на дипломное проектирование.

На этапе разработке функциональной электрической схемы установлены общие принципы функционирования отдельных блоков и всего радиоприемника в целом. Уяснена роль и назначение его отдельных элементов. В процессе анализа радиоприемника определены не только его каскады в целом, но и место отдельных каскадов тракта радиочастот; тракта промежуточных частот и тд.

На основе схемы функциональной электрической была разработана схема принципиальная электрическая всего радиоприемника. На этом этапе, на основе электрического расчета, также были выбраны полупроводниковые элементы, используемые в схеме.

Разработанное радиоприемное устройство целесообразно использовать в народном хозяйстве, так как его характеристики удовлетворяют требованиям, предъявляемым к радиоприемным каналам, используемым как для повышения безопасности дорожного движения на дорогах, так и для управления грузопотоками.
