Разработка радиоприемного усройства для информационно-измерительной системы автомобиля

- этиловый спирт: 89,89…76,90.

Так как флюс ФКТ содержит смолы, то снятие его остатков осуществляется спирто-бензиновой смесью при комнатной температуре. В процессе сборки и монтажа печатные платы часто подвергаются воздействию влаги (промывка от флюса, нанесение лакового покрытия). Для ускорения процесса сушки применяется воздушная сушка в сушильном шкафу.

После промывки операция сушки проводится без применения каких-либо специальных устройств: время сушки 10…15 мин., температура сушки t = 20…30°С.

Таким образом, мы обосновали все режимы обработки изделия в технологическом процессе сборки и монтажа.

2.4 Выбор метода изготовления печатных плат

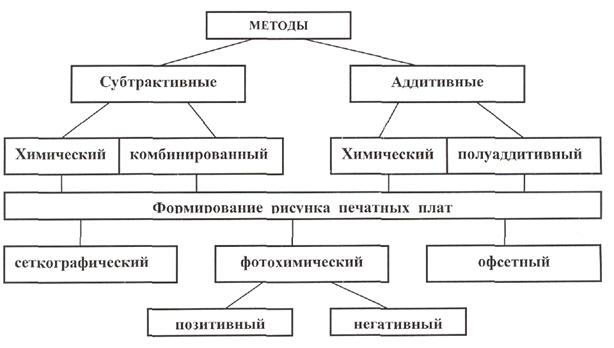

Все многообразие методов изготовления печатных плат представлено на рисунке 2.1.

Рисунок 2.1- Классификация методов изготовления печатных плат

Методом изготовления печатный платы усилителя радиочастоты выбран субтрактивный химический метод, который применяется при изготовлении односторонних печатных плат, гибких печатных кабелей.

Сущность: травление фольги по изображению с непроводящих участков.

Достоинства: простота изготовления, высокая разрешающая способность.

Недостатки: нет металлизации отверстий, эффект подтравливания.

Травление - это окислительно-восстановительный процесс, применяемый для удаления меди с непроводящих участков. Проводящий рисунок защищен краской, фоторезистом, сплавом олово-свинец и др.

Применяют травильный раствор на основе хлорного железа РеС12 или хлорной меди СиС12, если защита - краска или фоторезист; персульфат аммония (NН2) 2S2О8, если защита - сплав олова со свинцом, перекись водорода, если защита - никель. Скорость травления 40 мкм/мин с последующим снижением до 5 мкм/мин. Среднее время процесса - 10 - 30 мин. Протравленные платы немедленно промывают протечной, горячей, холодной, затем сушат.

При изготовлении печатных плат химическим субтрактивным методом осуществляется:

1. Нарезка заготовок.

2. Получение базовых отверстий.

3. Получение рисунка схемы - нанесение маски для защиты будущих проводников и контактных площадок.

4. Травление меди с проблемных мест.

5. Удаление защитной маски.

6. Образование необходимых монтажных и технологических отверстий.

7. Обработка платы по контуру (штамповка, фрезеровка).

8. Маркировка.

9. Нанесение защитного покрытия.

10. Контроль.

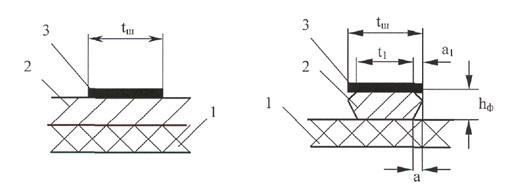

Односторонние печатные платы изготавливают чаще всего на одностороннем фольгированном диэлектрике субтрактивным химическим методом (рисунок 2.2).

Минимальную ширину проводников определяют из условия достаточного сцепления проводников с диэлектриком.

1- диэлектрическое основание; 2- медная фольга (hф.- толщина фольги); 3 - защитный слой (фоторезист, краска); t- ширина проводника; t1 - эффективная ширина проводника; tШ- величина в фотоальбоме; а- величина подтравливания; а1- величина уменьшения сцепления.

Рисунок 2.2 - Технология травления фольгированного гетинакса

2.5 Выводы

При проведении количественной оценки технологичности РЭА сделан вывод, что рассматриваемая плата усилителя радиочастоты является технологичной для серийного производства.

Технологический процесс производства разработанного усилителя радиочастоты выбран с учётом рассмотренных технологий производства других, аналогичных, освоенных производством усилителей радиочастоты. Данный усилитель предполагается производить по технологии навесного монтажа и пайки волной припоя.

В качестве вида ТП сборки и монтажа платы усилителя радиочастоты был выбран рабочий типовой маршрутно-операционный ТП.

Методом изготовления печатной платы выбран субтрактивный химический метод, указаны его достоинства и недостатки.

3 Организационно-экономический раздел

3.1 Планирование технической подготовки производства

радиоприемного устройства для информационно-измерительной системы автомобиля с разработкой календарного графика

3.1.1 Содержание стадий технической подготовки производства

Техническая подготовка производства – совокупность взаимосвязанных процессов, обеспечивающих конструктивную и технологическую готовность предприятия к выпуску разрабатываемой системы диагностирования автомобиля.

Техническая подготовка производства включает в себя:

– конструкторскую подготовку производства (КПП);

– технологическую подготовку производства (ТПП);

– организационную подготовку производства (ОПП).

3.1.2 Конструкторская подготовка производства

Конструкторская подготовка производства (КПП) – совокупность процессов конструирования новых изделий, разработка конструкторской документации, ее корректировка и испытание опытных и новых изделий.

КПП состоит из следующих стадий:

– техническое задание;

– техническое предложение;

– эскизный проект;

– разработка рабочей документации.

3.1.2.1 Определение трудоемкости разработки рабочей документации

1. Определение числа чертежных листов и текстовой документации, приведенных к формату А4.

Расчет числа чертежных листов и текстовой документации (количество листов взято приблизительно), приведенных к формату А4 показан в таблице 3.1

Таблица 3.1 - Расчет числа чертежных листов

2. Определение трудоемкости разработки рабочих документации.

Нормы времени на разработку рабочей документации установлены в зависимости от группы сложности и новизны разрабатываемого изделия. Чертежи разрабатываемой конструкции функционального узла относятся ко 1-ой группе сложности (простые радиотехнические и электромеханические узлы и блоки на базе типовых унифицированных конструкций) и к группе новизны Н-2 (конструкции, воспроизводящие существующие изделия с конструктивной и размерной переработкой отдельных блоков, узлов, деталей и элементов (заимствован принцип)). Текстовая техническая документация относится ко 1-ой группе сложности (простые радиотехнические и электромеханические узлы и блоки на базе типовых унифицированных конструкций) и группе новизны Н-1(конструкции, модифицирующие существующие изделия новыми кон структивными размерами и соблюдением идентичности решения задач изделием (заимствован принцип и конструктивная часть разработки).
