- на операции сушки, вещества, выделяющиеся при высыхании являются вредными, предлагается организовать локальный отсос;

- с целью снижения температуры воздуха на рабочем месте у агрегата, который осуществляет пайку волной и проведение ее величины в соответствие с ГОСТ 12.1.005-88 [27] предлагается применить теплоизоляцию. В качестве теплоизоляции может быть применен асбест, стеклоткань и т.д;

- уровень звука от оборудования участка значительно ниже фона. В целях улучшения условий труда предлагается установить шумозащитные перегородки, что удовлетворяет требованиям ГОСТ 12.1.003-83 [28];

- на операции пайки электрованна для пайки находится на уровне 80 см от пола. Предлагается поднять ванну на уровень 110 см, что будет соответствовать норме высоты расположения рабочей поверхности при выполнении работы стоя при росте человека 175 см;

- цеховая аптека для оказания доврачебной помощи содержит в себе настойку йода и вату. Предлагается укомплектовать аптечку набором медикаментов для оказания первой медицинской помощи;

- при обрезке скруток провода применяются механические ножницы без ограждения. Предлагается оградить опасную зону глухим кожухом;

- отходы от обрезки ссыпаются на край станка и в тарный ящик. Отводить отходы в тарный ящик при помощи желоба;

- на операции пайки и лужения оловянно-свинцовыми припоями в воздух рабочей зоны выделяются вредные пары свинцовых соединений. Предлагается ввести вытяжную вентиляцию;

- опасная зона шлифовального станка не ограничена. Предлагается установить легкосъемный заградительный кожух из оргстекла, что позволяет наблюдать за процессом;

- для повышения безопасности труда при эксплуатации прессового оборудования предлагается использовать в системе управления КПО электронную систему на бесконтактных элементах модификации БУБ- 1М;

- с целью снижения производственного шума на пути его распространения и удовлетворение требований ГОСТ 12.1.003-83 [28] о допустимом уровне шума, предлагается целесообразным при составлении технологической планировки производственных участков выделить наиболее шумное оборудование в отдельное шумоизолированное помещение;

- дверцы шкафов электрооборудования всего технологического оборудования участка не имеют блокировочной системы включения. Предлагается установить блокировочное устройство не позволяющее включать оборудование при отрытой дверце по требованиям «правилам технической безопасности и производственной санитарии при обработке холодных металлов»;

- для повышения комфортности при произведении наборочных работ, где освещенность на рабочем месте составляет 1254 лм, предлагается применять систему комбинированного освещения (общего плюс местного), причем освещенность рабочей поверхности* создаваемая светильниками общего освещения с системе комбинированного, составляет 10% нормированной, что удовлетворяет нормам СНиП 23-05-95 [24] для производимых зрительных работ;

- на постоянных рабочих местах в холодных и переходных периоды года по данным завода температура составляет 18 - 19°С.

Предлагается для обеспечения оптимального микроклимата на рабочих местах установить дополнительные кондиционеры в соответствии с требованиями ГОСТ 12.1.005-88 [27];

- в целях оздоровления воздушной среды на рабочем месте у места объёмной пайки, намазки пасты- припоя, предлагается применить местную вытяжную вентиляцию для отсоса ядовитых веществ, что соответствует требованиям ГОСТ 12.1.005-88 [27];

- на всех дверцах электрооборудования технологического оборудования нанести фаской знак «молния.

Таким образом, при строгом соответствии данным мероприятиям по улучшению условий труда, будет обеспечена безопасность выполняемых работ.

4.4 Расчёт систем, обеспечивающих безопасность человека

Целью разрабатываемого мероприятия является приведение иподдержание воздуха рабочей зоны на вышеперечисленных операциях в соответствии с ГОСТ 12.1.005-76 [29]. Вентиляцию предлагается выполнить по типу вытяжного шкафа с вертикальным удалением воздуха. Расход воздуха при наличии в шкафу источников тепловыделений рассчитывается по формуле

, (4.1)

где F = (1,2-1,4) *4 = 6,72 м2 - площадь рабочего проема шкафа.

Н = высота рабочего проема шкафа, 1,4 м,

Q-количество тепловыделений в шкафу, 860 ккал/час.

, (4.2)

где N = мощность источника тепла, 15 кВт ,

,

принимаем LT = 9500 м3/ч.

Для работ, при которых выделяется различные пары и газы скорость всасывания воздуха (средняя по сечению проема) должна иметь легкость в следующем диапазоне: V0=0,3…0,5 м/с

, (4.3)

где - расход воздуха, 9500 м3/ч.

Выбираем круглые воздуховоды из листовой стали толщиной =1,4 мм. Диаметр воздуховода на участках №1…3 d=280 мм; на участке №4 - d=355мм. Длина участков №1…3 l=1,5м; участка №4 1=15м. По таблице скоростей движения воздуха в воздуховодах в магистрали до 12 м/с. В ответвлениях до 6м/с. Принимаем для участков 1,2,3 V=6 м/с и для участка 4 V=10

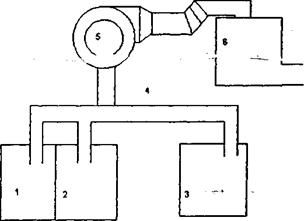

1,2, - Участки пайки; 3-Шкаф для сушки; 4-воздуховод (магистраль); 5-вентилятор с двигателем; 6- абсорбер.

Рисунок 4.1 - Схема вытяжного шкафа

R - потери давления на трение на 1 м воздуховода, кгс/м2

скоростное динамическое давление, кгс/м

R и - определяется по таблицам в зависимости от V и d.

Для участков №1…З R = 0,512 кгс/м2 = 1,491 Н/м2

= 2,2 [кгс/м2] = 21,582 Н/м2

Для участка №4 R = 0,293 кгс/м2 = 2,874 Н/м2

=6,12 [кгс/м2] = 60,037 Н/м2

- сумма коэффициентов местных сопротивлений на расчетном участке:

Для участков №1…3 = 2,2

Для участка №4 = 3,6

- потери давления на местное сопротивление.

Для участков №1… =4,84
