Схемотехника аналоговых электронных устройств

В ДУ на ПТ основным точностным параметром является , которое обычно больше, чем в ДУ на БТ.

В настоящее время ДУ представляют собой основной базовый каскад аналоговых ИМС, в частности, ДУ является входным каскадом любого операционного усилителя.

6. ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ

6.1. Общие сведения

Операционным усилителем (ОУ) принято называть интегральный усилитель постоянного тока с дифференциальным входом и двухтактным выходом, предназначенный для работы с цепями обратных связей. Название усилителя обусловлено первоначальной областью его применения - выполнением различных операций над аналоговыми сигналами (сложение, вычитание, интегрирование и др.). В настоящее время ОУ выполняют роль многофункциональных узлов при реализации разнообразных устройств электроники различного назначения. Они применяются для усиления, ограничения, перемножения, частотной фильтрации, генерации, стабилизации и т.д. сигналов в устройствах непрерывного и импульсного действия.

Необходимо отметить, что современные монолитные ОУ по своим размерам и цене незначительно отличаются от отдельных дискретных элементов, например, транзисторов. Поэтому выполнение различных устройств на ОУ часто осуществляется значительно проще, чем на дискретных элементах или на усилительных ИМС.

Идеальный ОУ имеет бесконечно большой коэффициент усиления по напряжению (), бесконечно большое входное сопротивление, бесконечно малое выходное сопротивление, бесконечно большой КОСС и бесконечно широкую полосу рабочих частот. Естественно, что на практике ни одно из этих свойств не может быть осуществлено полностью, однако к ним можно приблизиться в достаточной для многих областей мере.

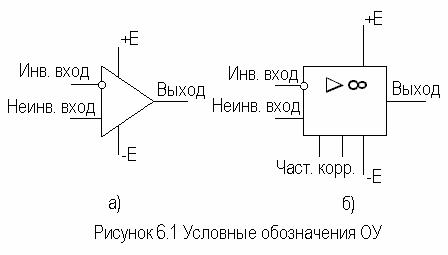

На рисунке 6.1 приведено два варианта условных обозначений ОУ - упрощенный (а) и с дополнительными выводами для подключения цепей питания и цепей частотной коррекции (б).

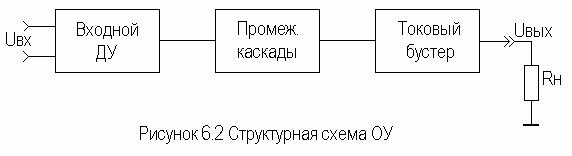

На основе требований к характеристикам идеального ОУ можно синтезировать его внутреннюю структуру, представленную на рисунке 6.2.

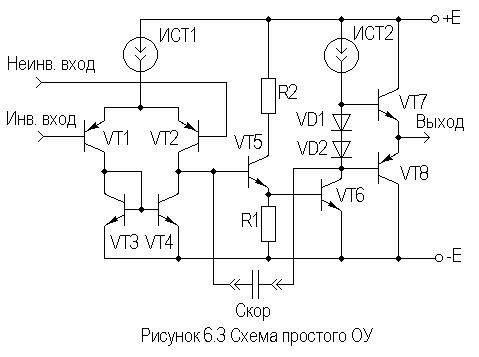

Упрощенная электрическая схема простого ОУ, реализующая структурную схему рисунка 6.2, показана на рисунке 6.3.

Данная схема содержит входной ДУ ( и ) с токовым зеркалом ( и ), промежуточные каскады с ОК () и с ОЭ (), и выходной токовый бустер на транзисторах и . ОУ может содержать цепи частотной коррекции (), цепи питания и термостабилизации (, и др.), ИСТ и т.д. Двухполярное питание позволяет осуществить гальваническую связь между каскадами ОУ и нулевые потенциалы на его входах и выходе в отсутствии сигнала. С целью получения высокого входного сопротивления входной ДУ может быть выполнен на ПТ. Следует отметить большое разнообразие схемных решений ОУ, однако основные принципы их построения достаточно полно иллюстрирует рисунок 6.3.

6.2. Основные параметры и характеристики ОУ

Основным параметром ОУ коэффициент усиления по напряжению без обратной связи , называемый также полным коэффициентом усиления по напряжению. В области НЧ и СЧ он иногда обозначается и может достигать нескольких десятков и сотен тысяч.

Важными параметрами ОУ являются его точностные параметры, определяемые входным дифференциальным каскадом. Поскольку точностные параметры ДУ были рассмотрены в подразделе 5.5, то здесь ограничимся их перечислением:

¨ напряжение смещения нуля ;

¨ температурная чувствительность напряжения смещения нуля ;

¨ ток смещения ;

¨ средний входной ток .

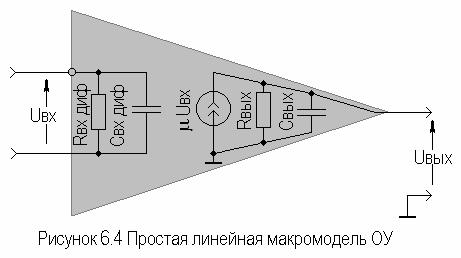

Входные и выходные цепи ОУ представляются входным и выходным сопротивлениями, приводимыми для ОУ без цепей ООС. Для выходной цепи даются также такие параметры, как максимальный выходной ток и минимальное сопротивление нагрузки , а иногда и максимальная емкость нагрузки. Входная цепь ОУ может включать емкость между входами и общей шиной. Упрощенные эквивалентные схемы входной и выходной цепи ОУ представлены на рисунке 6.4.

Среди параметров ОУ следует отметить КОСС и коэффициент ослабления влияния нестабильности источника питания КОВНП=. Оба этих параметра в современных ОУ имеют свои значения в пределах (60…120)дБ.

К энергетическим параметрам ОУ относятся напряжение источников питания ±Е, ток потребления (покоя) и потребляемая мощность. Как правило, составляет десятые доли - десятки миллиампер, а потребляемая мощность, однозначно определяемая , единицы - десятки милливатт.

К максимально допустимым параметрам ОУ относятся:

¨ максимально возможное (неискаженное) выходное напряжение сигнала (обычно чуть меньше Е);
