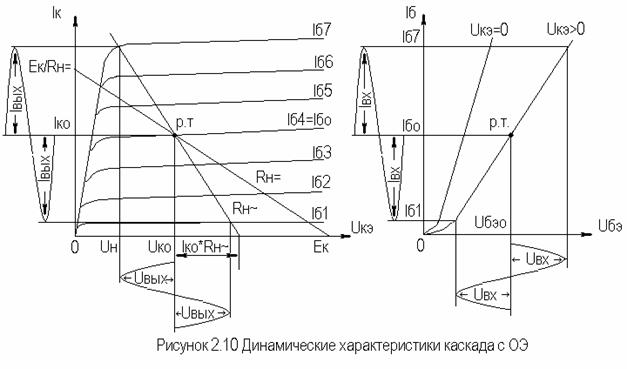

Процесс построения выходных динамических характеристик (нагрузочных прямых по постоянному - , переменному - току) понятен из рисунка 2.10.

Следует отметить, что простое построение ДХ возможно только при активной нагрузке, т.е. в области СЧ АЧХ (см. рис.2.2), в областях НЧ и ВЧ нагрузочные прямые трансформируются в сложные кривые.

Построение ДХ и их использование для графического расчета усилительного каскада подробно описано в [5,6].

Нагрузки рассматриваемого каскада по постоянному и переменному току определяются как:

Координаты рабочей точки для малосигнальных усилительных каскадов выбирают на линейных участках входной и выходной ВАХ БТ, используя в малосигнальных усилительных каскадах так называемый режим (класс) усиления А. Другие режимы работы каскадов чаще используются в усилителях мощности, и будут рассмотрены в соответствующем разделе.

При отсутствии в справочных данных ВАХ БТ, координаты рабочей точки могут быть определены аналитическим путем (см. рисунок 2.10):

,

где - напряжение нелинейного участка выходных статических ВАХ транзистора, ;

Если для малосигнальных каскадов в результате расчета по вышеприведенным формулам значения и окажутся, соответственно, меньше 2 В и 1 мА, то, если не предъявляются дополнительные требования к экономичности каскада, рекомендуется брать те значения координат рабочей точки, при которых приводятся справочные данные и гарантируются оптимальные частотные свойства транзистора.

Для расчета параметров усилительного каскада по переменному току удобно использовать методику, описанную в разделе 2.3, а БТ представлять моделью, предложенной в разделе 2.4.1.

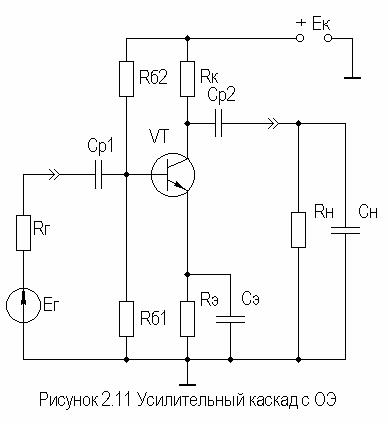

В отличие от ранее рассмотренного каскада (рис.2.9) здесь применена эмиттерная схема термостабилизации (), обеспечивающая лучшую стабильность режима покоя, принцип ее работы будет рассмотрен далее. Конденсатор необходим для шунтирования с целью соединения эмиттера транзистора с общим проводом на частотах сигнала (устранения обратной связи на частотах сигнала, вид и характер этой связи будет рассмотрен в соответствующем разделе).

С целью упрощения анализа каскада выделяют на АЧХ области НЧ, СЧ и ВЧ (см. рис.2.2), и проводят анализ отдельно для каждой частотной области.

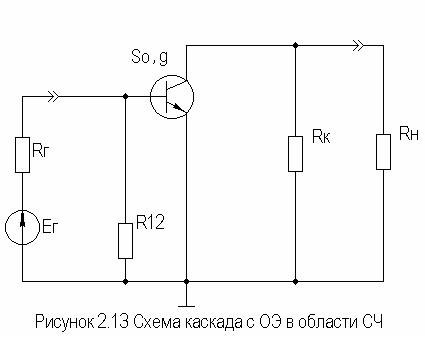

Как видно, эта схема не содержит реактивных элементов, т.к. в области СЧ влиянием на АЧХ разделительных () и блокировочных () емкостей уже можно пренебречь, а влияние инерционности БТ и еще незначительно.

Проведя анализ схемы, найдем, что

,

где ;

,

где ;

.

Эти соотношения получены в предположении, что низкочастотное значение внутренней проводимости транзистора много меньше и . Это условие (если не будет оговорено особо) будет действовать и при дальнейшем анализе усилительных каскадов на БТ. Такое допущение справедливо потому, что БТ является токовым прибором и особенно эффективен при работе на низкоомную нагрузку.

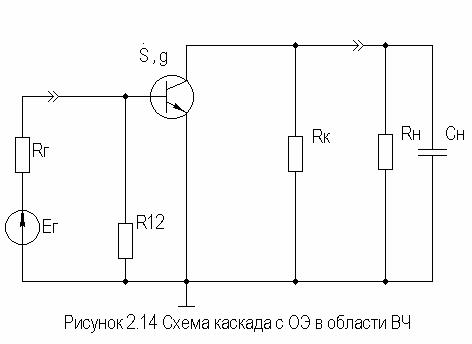

Поведение АЧХ в этой области определяется влиянием инерционности транзистора и емкости .

Проведя анализ согласно методике раздела 2.4, получим выражение для коэффициента передачи каскада в области ВЧ:

,

где - постоянная времени каскада в области ВЧ.

Постоянную времени каскада для удобства анализа представим так:

,

где - постоянная времени транзистора (),

;

- постоянная времени выходной цепи транзистора,

;

- постоянная времени нагрузки,

.
