Нетрудно показать, что при глубине ООС более 10, т.е. , погрешность расчета для случая идеального ОУ не превышает 10%, что вполне достаточно для большинства практических случаев.

Номиналы резисторов в устройствах на ОУ не должны превышать единиц мегом, в противном случае возможна нестабильная работа усилителя из-за токов утечки, входных токов ОУ и т.п. Если в результате расчета величина превысит предельное рекомендуемое значение, то целесообразно использовать Т-образную цепочку ООС, которая при умеренных номиналах резисторов позволяет выполнить функцию эквивалента высокоомного (рисунок 6.7б) . В этом случае можно записать:

.

На практике часто полагают, что , а величина обычно задана, поэтому определяется достаточно просто.

Входное сопротивление инвертирующего усилителя на ОУ имеет относительно небольшое значение, определяемое параллельной ООС:

,

т.е. при больших входное сопротивление определяется величиной .

Выходное сопротивление инвертирующего усилителя в реальном ОУ отлично от нуля и определяется как величиной , так и глубиной ООС F. При F>10 можно записать:

.

С помощью ЛАЧХ ОУ можно представить частотный диапазон инвертирующего усилителя (см. рисунок 6.6), причем

.

В пределе можно получить , т.е. получить инвертирующий повторитель. В этом случае получаем минимальное выходное сопротивление усилителя на ОУ:

.

В усилителе на реальном ОУ на выходе усилителя при всегда будет присутствовать напряжение ошибки , порождаемое и . С целью снижения стремятся выровнять эквиваленты резисторов, подключенных к входам ОУ, т.е. взять (см. рисунок 6.7а). При выполнении этого условия для можно записать:

.

Уменьшение возможно путем подачи дополнительного смещения на неинвертирующий вход (с помощью дополнительного делителя) и уменьшения номиналов применяемых резисторов.

На основе рассмотренного инвертирующего УПТ возможно создание усилителя переменного тока путем включения на вход и выход разделительных конденсаторов, номиналы которых определяются исходя из заданного коэффициента частотных искажений (см. подраздел 2.5).

6.4. Неинвертирующий усилитель

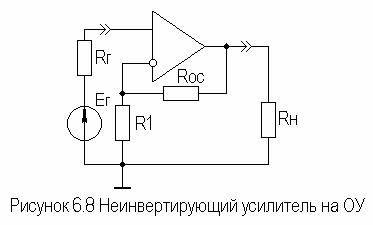

Упрощенная принципиальная схема неинвертирующего усилителя на ОУ приведена на рисунке 6.8.

Нетрудно показать, что в неинвертирующем усилителе ОУ охвачен ПООСН. Поскольку и подаются на разные входы, то для идеального ОУ можно записать:

,

откуда коэффициент усиления по напряжению неинвертирующего усилителя:

,

или

.

Для неинвертирующего усилителя на реальном ОУ полученные выражения справедливы при глубине ООС F>10.

Входное сопротивление неинвертирующего усилителя велико и определяется глубокой последовательной ООС и высоким значением :

.

Выходное сопротивление неинвертирующего усилителя на ОУ определяется как для инвертирующего, т.к. в обоих случаях действует ООС по напряжению:

.

Расширение полосы рабочих частот в неинвертирующем усилителе достигается также, как и в инвертирующем, т.е.

.

Для снижения токовой ошибки в неинвертирующем усилителе, аналогично инвертирующему, следует выполнить условие:

.

Неинвертирующий усилитель часто используют при больших (что возможно за счет большого ), поэтому выполнение этого условия не всегда возможно из-за ограничения на величину номиналов резисторов.

Наличие на инвертирующем входе синфазного сигнала (передаваемого по цепи: неинвертирующий вход ОУ выход ОУ инвертирующий вход ОУ) приводит к увеличению , что является недостатком рассматриваемого усилителя.

При увеличении глубины ООС возможно достижение , т.е. получение неинвертирующего повторителя, схема которого приведена на рисунке 6.9.
