Схемотехника аналоговых электронных устройств

,

где - затухание, вносимое фазирующей цепью.

Чтобы генерировать колебания сложной формы, следует выполнить неравенство как условие генерации многочастотных колебаний. Оно легко реализуется.

В схеме RC-автогенератора с электронной перестройкой частоты (рисунок 7.29г) в качестве управляемых сопротивлений используется сдвоенный ПТ, у которого сопротивление канала является линейной функцией управляющего напряжения . Очевидно, что при изменении происходит электронная перестройка частоты. Если в качестве управляющего напряжения использовать низкочастотное колебание, то по закону изменения амплитуды этого колебания будет изменяться частота автогенератора, т.е. осуществляться частотная модуляция.

Важным параметром автогенераторов является температурная нестабильность частоты, которая в обычных LC-генераторах достигает порядка ()% на , в RC-генераторах - примерно на порядок ниже. Гораздо лучшие показатели стабильности частоты обеспечивают кварцевые автогенераторы (рисунок 7.29в). Здесь кварц используется в качестве эквивалентной индуктивности, образующей с емкостью С последовательный колебательный контур, имеющий на частоте резонанса минимальное сопротивление. На частоте резонанса ПОС достигает максимума, и возникает генерация. Для стабилизации режима ОУ охвачен глубокой ООС по постоянному напряжению, которая, в целях выполнения условия баланса амплитуд, устраняется на частоте генерации конденсатором , емкость которого выбирается из условия

.

В термостатированных кварцевых генераторах достигается нестабильность частоты порядка % на .

Для стабилизации амплитуды генерируемых колебаний в цепях ООС генераторов используют нелинейные элементы, например, диоды (рисунок 7.29 д), либо АРУ, например, на ПТ (рисунок 7.29е).

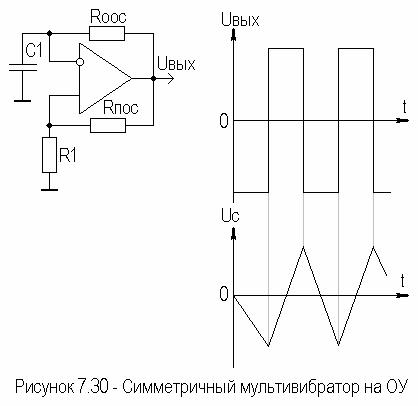

Принцип построения генераторов прямоугольных колебаний рассмотрим на примере симметричного мультивибратора на ОУ (рисунок 7.30).

Режим генерации здесь обеспечивается путем подключения к инвертирующему входу ОУ времязадающей цепи ООС ( и ). Предположим, что в начальный момент времени на инвертирующем входе ОУ присутствует большее положительное напряжение, чем на неинвертирующем. Тогда на выходе ОУ появится отрицательное напряжение , которое, благодаря цепи ПОС ( и ), имеет нарастающий характер. Этим отрицательным теперь будет заряжаться через . Процесс заряда будет продолжаться до тех пор, пока напряжение на инвертирующем входе ОУ станет более отрицательным, чем на ее неинвертирующем входе. Теперь на выходе ОУ появляется положительное , форсированно нарастающее под действием ПОС. Таким образом, на выходе ОУ будет формироваться последовательность симметричных двуполярных прямоугольных импульсов типа "меандр". Времена длительности импульса и паузы в таком мультивибраторе равны

.

Более подробно генераторы на ИМС описаны в [12].

7.7. Устройства вторичных источников питания

Из множества различных устройств вторичных источников питания ограничимся рассмотрением стабилизаторов с использованием ОУ, как наиболее соответствующим содержанию курса АЭУ.

Компенсационные стабилизаторы напряжения с ОУ позволяют достичь высокого значения коэффициента стабилизации напряжения, низкого дифференциального выходного сопротивления, повышенного КПД.

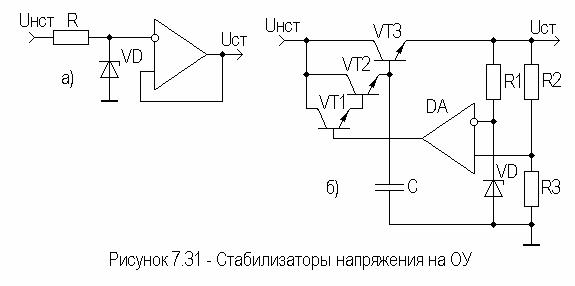

На рисунке 7.31а приведена схема высококачественного стабилизатора на ОУ.

Здесь ОУ используется в качестве буферного усилителя. Высокое значение входного сопротивления ОУ обеспечивает идеальные условия для работы стабилитрона. Нагрузка может быть достаточно низкоомной, т.к. выход ОУ низкоомный за счет действия 100% ПООСН.

Недостатком рассмотренного стабилизатора является малый рабочий ток, обусловленный низкой нагрузочной способностью ОУ. Избежать этого недостатка можно усилением выходного тока ОУ с помощью внешних транзисторов, используемых в режиме повторителей напряжения (рисунок 7.31б). Здесь к выходу ОУ подключен составной транзистор (,,) по схеме с ОК. Максимальный ток нагрузки такого стабилизатора ориентировочно равен

.

Необходимое напряжение стабилизации определяется выбором типа стабилитрона и, помимо этого, соответствующим выбором резисторов и . Устройство не нуждается в емкости фильтра на выходе, т.к. здесь используется эффект умножения по отношению к нагрузке емкости конденсатора С, подключенного к базе .

Другие устройства вторичных источников питания описаны в [12, 14].

8. СПЕЦИАЛЬНЫЕ ВОПРОСЫ АНАЛИЗА АЭУ

8.1. Оценка нелинейных искажений усилительных каскадов

Аналитический расчет НИ представляет собой довольно сложную задача и в полной мере может проводиться с помощью ЭВМ.

Для каскадов на БТ возможна аналитическая оценка НИ для случая малых нелинейностей ( одного порядка с ) [15].
