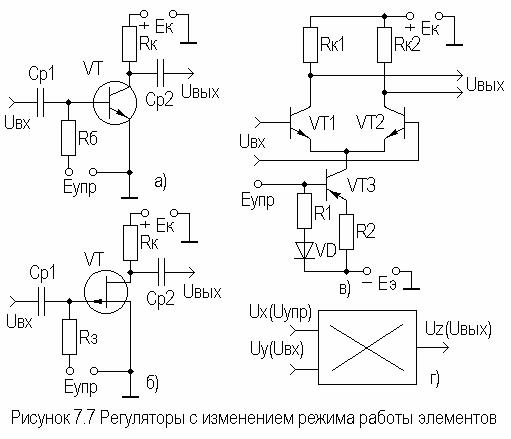

Регулировку коэффициента передачи усилительных каскадов можно осуществить путем изменения режима работы усилительных элементов, поскольку в этом случае изменяются их эквивалентные параметры, в частности, крутизна (см. подраздел 2.4). На рисунке 7.7 показано, как осуществляется такая регулировка в каскаде на БТ (рисунок 7.7а), каскаде на ПТ (рисунок 7.7б) и в дифференциальном усилителе (рисунок 7.7в). Регулируемый каскад на основе ДУ позволяет достичь глубины регулировки порядка (60…70)дБ при повышенной термостабильности .

Перспективным является способ регулировки на основе ИМС перемножителя (рисунок 7.7г). Интегральные перемножители реализуют функцию

,

где К - масштабный коэффициент.

Регуляторы на основе перемножителей способны осуществлять регулировку напряжения с амплитудой порядка десятков вольт и точностью порядка 1% [12], однако сама ИМС перемножителя имеет достаточно сложное схемное решение.

Возможно включение электронного регулятора в цепь ООС. Примером подобного решения может служить регулятор на основе ОУ, в цепь ООС которого включен ПТ, используемый в качестве управляемого сопротивления (рисунок 7.8).

Напряжение управления в рассмотренных электронных регуляторах можно менять в необходимых пределах с помощью переменного резистора, который может быть установлен в удобном для эксплуатации месте, например, на передней панели корпуса прибора. Из-за развязки цепи управления и цепи сигнала влияние соединительных проводников будет минимальным.

Напряжение управления может быть получено с выхода детектора, если используется автоматическая регулировка усиления (АРУ). Схемы усилителей с АРУ и авторегуляторами уровня рассмотрены в [12].

7.2. Усилители диапазона СВЧ·

В настоящее время разработаны и успешно эксплуатируются различные системы передачи информации СВЧ диапазона: радиорелейные линии, системы космической связи "Орбита", "Экран", "Москва" и т.п., системы непосредственного телевещания диапазона 12ГГц, системы космической навигации, службы погоды и т.д.

Важными компонентами этих систем являются широкополосные усилители (ШУ), работающие в качестве предварительных усилителей, усилителей промежуточных частот (ПЧ), видеоусилителей и т.д.

Как правило, подобные усилители работают в согласованном тракте передачи с характеристическим сопротивлением 50 и 75 Ом. Тракт передачи может быть реализован в виде волновода, коаксиального кабеля, микрополосковой линии и т.п.

В качестве активных элементов в ШУ наиболее часто используют биполярные СВЧ транзисторы и полевые транзисторы с барьером Шоттки. БТ используют в диапазоне частот до 2 ГГц, ПТ с барьером Шоттки - до 100ГГц.

Транзисторные усилители СВЧ могут выполняться по схемам каскадных усилителей, усилителей распределенного усиления, каскадно-распределенных и балансных.

В каскадных усилителях наиболее часто используют каскады с ОЭ (ОИ), реже с ОБ (ОЗ) из-за проблемы согласования с характеристическим сопротивлением тракта в широком частотном диапазоне. Поскольку коэффициент усиления транзистора с ростом частоты уменьшается, то расчет ШУ и согласование нагрузок проводят для верхней частоты рабочего диапазона. Избыточное усиление в области НЧ и СЧ устраняют так называемыми выравнивающими цепями, которые могут быть реактивными и диссипативными (с потерями).

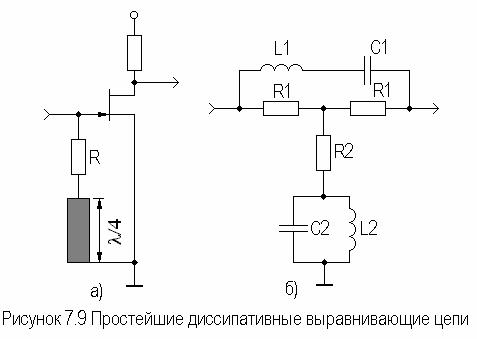

Диссипативные выравнивающие цепи рассчитывают так, чтобы обеспечить требуемый , хорошее согласование с характеристическим сопротивлением тракта передачи (малый КСВН) и устойчивость в диапазоне рабочих частот. В дециметровом диапазоне рабочих частот выравнивающие цепи могут быть реализованы в виде цепей с сосредоточенными параметрами, на более высокочастотном - с распределенными параметрами. Примеры простейших диссипативных выравнивающих цепей приведены на рисунке 7.9, причем более сложный вариант (рисунок 7.9б) - для сверхширокополосных усилителей ().

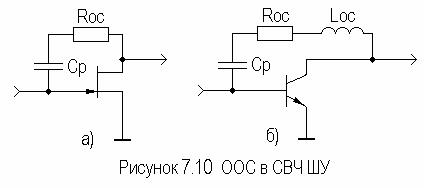

Задача согласования и выравнивания коэффициента передачи в диапазоне рабочих частот облегчается при использовании ООС. При резистивной ООС (рисунок 7.10а) достигается широкополосное согласование в каскаде на ПТ. В сверхширокополосных усилителях используют комбинированные резистивно-индуктивные цепи ООС (рисунок 7.10б), с помощью которых осуществляется эффективное выравнивание АЧХ.

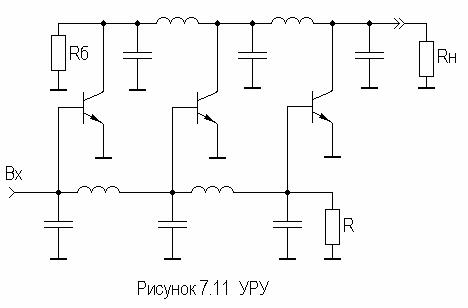

Усилители с распределенным усилением (УРУ) (рисунок 7.11) позволяют достичь большой мощности выходного сигнала на низкоомной нагрузке за счет сложения токов транзисторов в выходной линии. Однако УРУ отличает сложная схемная реализация и низкий КПД.

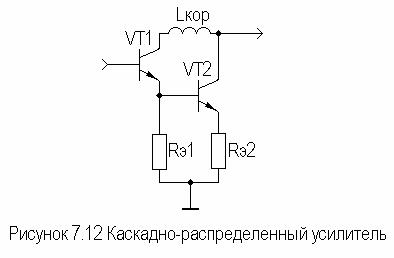

Каскадно - распределенные усилители (рисунок 7.12), сочетая достоинства каскадных и УРУ, позволяют получить хорошие мощностные характеристики в широкой полосе рабочих частот при относительно простой схемной реализации. Выбором и добиваются одинакового усиления по току транзисторов и . Поскольку выходные токи транзисторов складываются в нагрузке, то возможно использование данного каскада на частотах, близких к используемых транзисторов.

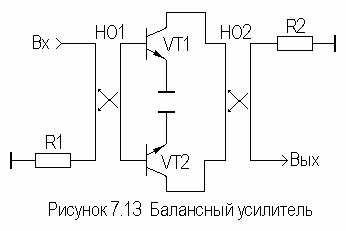

Балансные ШУ (рисунок 7.13) позволяют уменьшить паразитную обратную связь между транзисторами при их каскадировании, что позволяет увеличить устойчивый коэффициент усиления. Наличие направленных ответвителей (НО) существенно увеличивает габариты балансных усилителей.

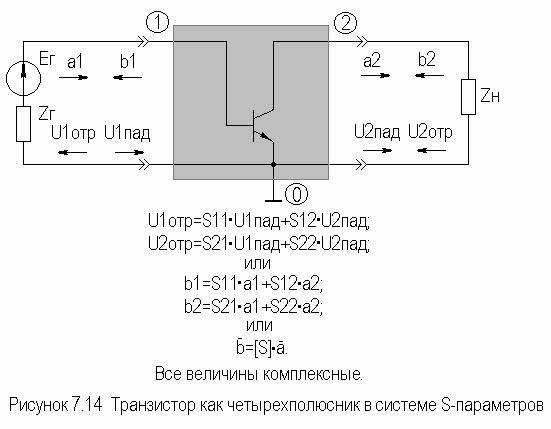

Для расчета СВЧ усилителей наиболее широко используется система S-параметров (параметров рассеяния). При этом транзистор представляют в виде четырехполюсника, нагруженного на стандартные опорные сопротивления, как правило, равные волновому сопротивлению применяемых передающих линий (рисунок 7.14).
