Схемотехника аналоговых электронных устройств

Страница: 41/45

Природа избыточных шумов до конца еще не выяснена. Обычно их связывают с флуктуациями состояния поверхности полупроводников. Спектральная плотность этих шумов обратно пропорциональна частоте, что послужило поводом для названия их шумами типа 1/f. Еще их называют фликкер-шумами, шумами мерцания и контактными шумами. Шумы типа 1/f сильно возрастают при дефектах в кристаллической решетке полупроводника.

Наиболее весомый вклад в мощность шумов усилительных элементов вносят тепловые шумы.

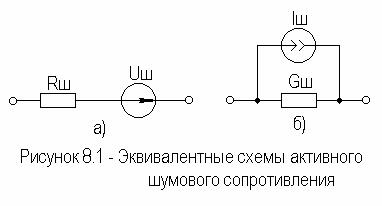

Шумы активных элементов можно представить в виде источника напряжения (рисунок 8.1а) или источника тока (рисунок 8.1б).

Соответствующие значения ЭДС и тока этих источников следующие (см. подраздел 2.2):

,

,

где - полоса рабочих частот; - постоянная Больцмана; Т - температура в градусах Кельвина; - шумовое сопротивление, - шумовая проводимость, .

Для стандартной температуры Т=290°К эти формулы можно упростить:

, .

Спектральные плотности шумов по напряжению и току составляют [17]:

,

,

где , - дифференциалы от среднеквадратичных напряжений и токов шумов как случайных функций времени t, действующих в полосе пропускания df.

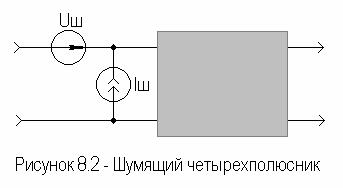

Любой активный элемент можно представить шумящим четырехполюсником (рисунок 8.2) и по данным формулам рассчитать его шумовые характеристики.

В [16] приведены выражения для шумовых параметров БТ и ПТ нормированных спектральных плотностей шумов по напряжению , по току и взаимной спектральной плотности , представляющих собой соответственно шумовое сопротивление, шумовую проводимость и взаимную спектральную плотность шумов.

Для БТ, включенного по схеме с ОЭ:

,

,

,

где и в миллиамперах, g и в миллисименсах. При учете фликкер-шумов для частот f³10Гц в данных выражениях следует принять:

,

.

Для ПТ, включенного с ОИ:

,

,

.

Данные формулы применимы и для других схем включения транзисторов.

Полагая равномерным спектральные плотности шумов, согласно [16] можно получить выражение для коэффициента шума каскада:

.

Исследуя это выражение на экстремум, определяем оптимальное сопротивление источника сигнала , при котором коэффициент шума каскада F минимален:

.

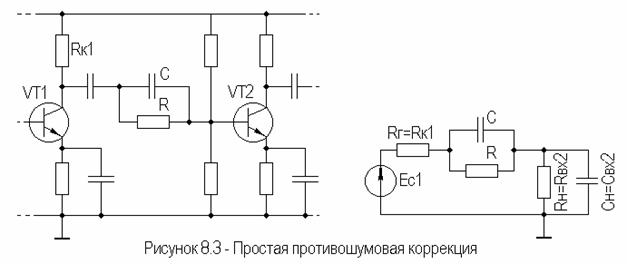

При этом в большинстве случаев оказывается, что не совпадает с , оптимальным с точки зрения получения необходимой каскада (>). Выходом из данной ситуации является включение между первым и вторым каскадами цепи противошумовой коррекции (рисунок 8.3).

Введением противошумовой коррекции добиваются повышения коэффициента передачи каскадов в области ВЧ (путем внесения корректирующей цепью затухания на НЧ и СЧ), компенсируя тем самым спад усиления на ВЧ за счет высокоомного .

Приближенно параметры противошумовой коррекции можно определить из равенства ее постоянной времени RC постоянной времени некорректированного каскада.

Расчет шумов каскадно соединенных четырехполюсников (многокаскадного усилителя) обычно сводится к расчету коэффициента шума входной цепи и входного каскада. Первый каскад в таком усилителе работает в малошумящем режиме, а второй и другие каскады в обычном режиме.

Расчет шумов в общем случае представляет собой сложную задачу, решаемую с помощью ЭВМ. Для ряда частных случаев шумовые параметры могут бить рассчитаны по соотношениям, приведенным в [16].

8.4. Анализ чувствительности

Чувствительностью называется реакция различных устройств на изменение параметров ее компонент.

Коэффициент чувствительности (функция чувствительности или просто чувствительность) представляет собой количественную оценку изменения параметров устройства (в т.ч. и АЭУ) при заданном изменении параметров его компонент.

Необходимость расчета функции чувствительности возникает при необходимости учета влияния на характеристики АЭУ факторов окружающей среды (температуры, радиации и т.д.), при расчете требуемых допусков на параметры компонент, при определении процента выхода ИМС, в задачах оптимизации, моделирования и т.д.

Функция чувствительности параметра устройства y к изменению параметра компонента определяется как частная производная
