Схемотехника аналоговых электронных устройств

¨ максимально допустимая мощность рассеивания;

¨ рабочий диапазон температур;

¨ максимальное напряжение питания;

¨ максимальное входное дифференциальное напряжение и др.

К частотным параметрам относится абсолютная граничная частота или частота единичного усиления (), т.е. частота, на которой . Иногда используется понятие скорости нарастания и времени установления выходного напряжения, определяемые по реакции ОУ на воздействие скачка напряжения на его входе. Для некоторых ОУ приводятся также дополнительные параметры, отражающие специфическую область их применения.

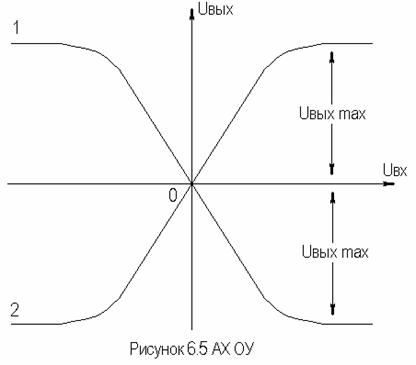

Амплитудные (передаточные) характеристики ОУ представлены на рисунке 6.5 в виде двух зависимостей для инвертирующего и неинвертирующего входов.

Когда на обоих входах ОУ , то на выходе будет присутствовать напряжение ошибки , определяемое точностными параметрами ОУ (на рисунке 6.5 не показано ввиду его малости).

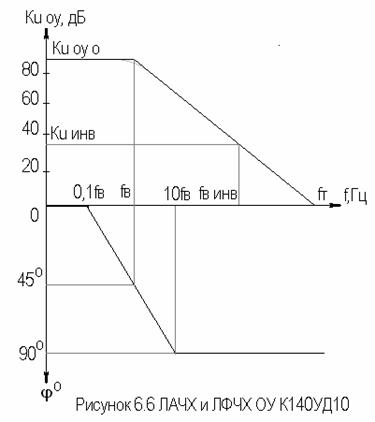

Частотные свойства ОУ представляются его АЧХ, выполненной в логарифмическом масштабе, . Такая АЧХ называется логарифмической (ЛАЧХ), ее типовой вид приведен на рисунке 6.6 (для ОУ К140УД10).

Частотную зависимость можно представить в виде:

.

Здесь постоянная времени ОУ, которая при определяет частоту сопряжения (среза) ОУ (см. рисунок 6.6); .

Заменив в выражении для на , получим запись ЛАЧХ:

.

На НЧ и СЧ , т.е. ЛАЧХ представляет собой прямую, параллельную оси частот. С некоторым приближением можем считать, что в области ВЧ спад происходит со скоростью 20дБ на декаду(6дБ на октаву). Тогда при w>> можно упростить выражение для ЛАЧХ:

.

Таким образом, ЛАЧХ в области ВЧ представляется прямой линией с наклоном к оси частот 20дБ/дек. Точка пересечения рассмотренных прямых, представляющих ЛАЧХ, соответствует частоте сопряжения (). Разница между реальной ЛАЧХ и идеальной на частоте составляет порядка 3дБ (см. рисунок 6.6), однако для удобства анализа с этим мирятся, и такие графики принято называть диаграммами Боде.

Следует заметить, что скорость спада ЛАЧХ 20дБ/дек характерна для скорректированных ОУ с внешней или внутренней коррекцией, основные принципы которой будут рассмотрены ниже.

Для скорректированного ОУ можно рассчитать на любой частоте f как , а .

На рисунке 6.6 представлена также логарифмическая ФЧХ (ЛФЧХ), представляющая собой зависимость фазового сдвига j выходного сигнала относительно входного от частоты. Реальная ЛФЧХ отличается от представленной не более чем на 6°. Отметим, что и для реального ОУ j=45° на частоте , а на частоте - 90°. Таким образом, собственный фазовый сдвиг рабочего сигнала в скорректированном ОУ в области ВЧ может достигнуть 90°.

Рассмотренные выше параметры и характеристики ОУ описывают его при отсутствии цепей ООС. Однако, как отмечалось, ОУ практически всегда используется с цепями ООС, которые существенно влияют на все его показатели.

6.3. Инвертирующий усилитель

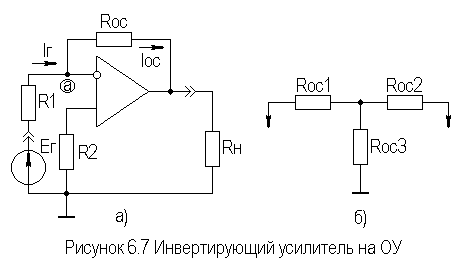

Наиболее часто ОУ используется в инвертирующих и неинвертирующих усилителях. Упрощенная принципиальная схема инвертирующего усилителя на ОУ приведена на рисунке 6.7.

Резистор представляет собой внутреннее сопротивление источника сигнала , посредством ОУ охвачен ||ООСН.

При идеальном ОУ разность напряжений на входных зажимах стремиться к нулю, а поскольку неинвертирующий вход соединен с общей шиной через резистор , то потенциал в точке а тоже должен быть нулевым ("виртуальный нуль", "кажущаяся земля"). В результате можем записать: , т.е. . Отсюда получаем:

,

т.е. при идеальном ОУ определяется отношением величин внешних резисторов и не зависит от самого ОУ.

Для реального ОУ необходимо учитывать его входной ток , т.е. или , где - напряжение сигнала на инвертирующем входе ОУ, т.е. в точке а. Тогда для реального ОУ получаем:

.
