Схемотехника аналоговых электронных устройств

.

Где k - постоянная Больцмана; Т - абсолютная температура сопротивления.

Мерой оценки шумовых свойств УУ является коэффициент шума F, равный отношению мощностей сигнала и шума на входе УУ к отношению мощностей сигнала и шума на выходе УУ:

В диапазоне СВЧ находит применение оценка шумовых свойств УУ посредством определения шумовой температуры системы :

,

где - стандартная шумовая температура, (рекомендация МЭК).

Для многокаскадных УУ (каскады включены последовательно):

где , и т. д. - номинальные коэффициенты усиления по мощности каскадов усилителя.

¨ Амплитудная характеристика и динамический диапазон УУ.

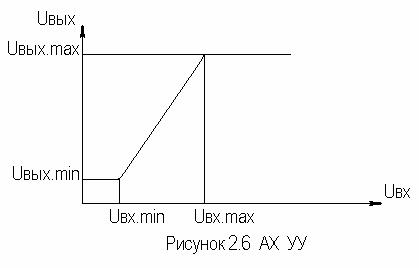

Амплитудная характеристика усилителя представлена на рис.2.6.

Динамическим диапазоном входного сигнала усилителя называют отношение (при заданном уровне нелинейных искажений) к (при заданном отношении сигнал/шум на входе):

В зависимости от назначения УУ возможна оценка динамического диапазона по выходному сигналу, гармоническим и комбинационным составляющим и др.

Некоторые УУ (УПТ, ОУ и т.д.) могут характеризоваться другими специфическими показателями, которые будут рассмотрены по мере необходимости.

2.3. Методы анализа линейных усилительных каскадов

в частотной области

Большинство соотношений, приведенных в данном пособии, получено на основе обобщенного метода узловых потенциалов (ОМУП) [3]. При использовании ОМУП схема в целом заменяется матрицей эквивалентных проводимостей, отображающей как конфигурацию, так и свойства некоторой линейной схемы, аппроксимирующей реальную схему. Матрица проводимостей составляется на основе формальных правил [3]. При этом усилительные элементы представляются в виде четырехполюсников (подсхем), описываемых эквивалентными Y-параметрами. Выбор Y-параметров активных элементов в качестве основных обусловлен их хорошей стыковкой с выбранным методом анализа. При наличии других параметров активных элементов, возможен их пересчет в Y-параметры [3].

При использовании ОМУП анализ состоит в следующем:

¨ составляют определенную матрицу проводимостей схемы [3];

¨ вычисляют определитель D и соответствующие алгебраические дополнения ;

¨ определяют (при необходимости) эквивалентные четырехполюсные Y-параметры схемы;

¨ определяют вторичные параметры усилительного каскада.

Так как обычно УУ имеют общий узел между входом и выходом, то, согласно [3], их первичные и вторичные параметры определяются следующим образом:

где i, j - номера узлов, между которыми определяются параметры; - двойное алгебраическое дополнение.

По практическим выражениям, получаемым путем упрощения вышеприведенных выражений, вычисляют необходимые параметры усилительного каскада, например:

где t- постоянная времени цепи, - низкочастотные значения входной и выходной проводимости.

Полученные соотношения позволяют с приемлемой точностью проводить эскизный расчет усилительных каскадов. Результаты эскизного расчета могут быть использованы в качестве исходных при проведении машинного моделирования и оптимизации. Методы машинного расчета УУ приведены в [4].

2.4. Активные элементы УУ

2.4.1. Биполярные транзисторы

Биполярными транзисторами (БТ) называют полупроводниковые приборы с двумя (или более) взаимодействующими p-n-переходами и тремя (или более) выводами, усилительные свойства которых обусловлены явлениями инжекции и экстракции не основных носителей заряда.

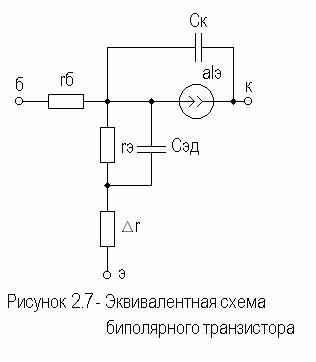

Для определения малосигнальных Y-параметров БТ используют их эквивалентные схемы. Из множества разнообразных эквивалентных схем наиболее точно физическую структуру БТ отражает малосигнальная физическая Т-образная схема. Для целей эскизного проектирования, при использовании транзисторов до (0,2 .0,3) ( - граничная частота усиления транзистора с ОЭ) возможно использование упрощенных эквивалентных моделей транзисторов, параметры элементов эквивалентных схем которых легко определяются на основе справочных данных. Упрощенная эквивалентная схема биполярного транзистора приведена на рис.2.7.

¨ объемное сопротивление базы ,

где - постоянная времени цепи внутренней обратной связи в транзисторе на ВЧ;

¨ активное сопротивление эмиттера ,

при в миллиамперах получается в омах;

¨ диффузионная емкость эмиттера ,

где - граничная частота усиления по току транзистора с ОЭ, ;

¨ коэффициент усиления тока базы для транзистора с ОБ ,
