Схемотехника аналоговых электронных устройств

,

где - коэффициент усиления по току БТ, включенного по схеме с ОБ; - температурный потенциал, .

Если , то выражение для можно упростить:

.

Недостатком рассмотренного простейшего перемножителя на одиночном ДК является весьма малый динамический диапазон входных сигналов, в котором обеспечивается приемлемая точность перемножения. Например, уже при погрешность перемножения достигает 10%.

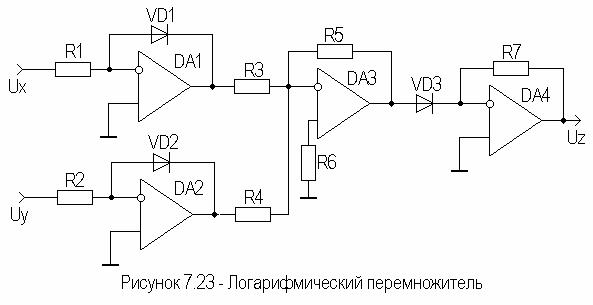

Более широкий динамический диапазон перемножаемых напряжений при меньшей погрешности обеспечивают логарифмические перемножители построенные по принципу "логарифмирование - антилогарифмирование". Схема подобного ПАС приведена на рисунке 7.23.

Здесь ОУ и производят логарифмирование входных напряжений, а используется в качестве сумматора, на выходе которого напряжение равно:

.

С помощью ОУ производят антилогарифмирование

Следует заметить, что в данных выражениях используются напряжения, нормированные относительно одного вольта. Коэффициенты пропорциональности , , определяются резистивными элементами, включенными в цепи ООС используемых ОУ. Большим недостатком подобных ПАС является сильная зависимость диапазона рабочих частот от амплитуд входных сигналов. Так, если при входном напряжении 10В верхняя частота перемножаемых напряжений может составлять 100кГц, то при входном напряжении 1В полоса рабочих частот сужается до 10кГц [13].

Принцип логарифмирования и антилогарифмирования используется в наиболее распространенном способе построения четырехквадрантных ПАС с нормировкой токов, которые обладают наилучшей совокупностью таких параметров, как линейность, широкополосность, температурная стабильность. Обычно они имеют дифференциальные входы, что расширяет их функциональные возможности. Перемножители с нормировкой токов выполняются по интегральной полупроводниковой технологии.

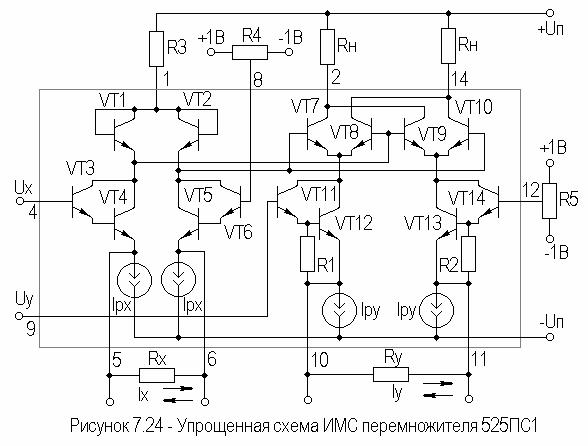

Упрощенная принципиальная схема ИМС ПАС с нормировкой токов типа 525ПС1 приведена на рисунке 7.24.

Устройство содержит сложный дифференциальный каскад на транзисторах ,…,. Перекрестные связи коллекторов этих транзисторов обеспечивают инверсию сигналов, необходимую для четырехквадрантного умножения. Входные каскады на транзисторах ,…, и ,…, преобразуют входные напряжения и в токи. С помощью транзисторов в диодном включении и происходит логарифмирование токового сигнала по входу Y. Антилогарифмирование сигнала Y и умножение его на сигнал X осуществляется усилителем на транзисторах ,…,.

В рассматриваемом устройстве связь между входными и выходными сигналами может быть представлена в виде отношения токов. Выходной ток перемножителя определяется соотношением [12]

,

где и - токи, протекающие через резисторы и ; и - рабочие токи в каналах X и Y.

Выходное напряжение, снимаемое с одного из сопротивлений нагрузки, равно [12]

,

где - масштабный коэффициент.

Все приведенные на рисунке 7.24 резисторы, кроме и , являются внешними. Их выбор зависит от конкретных требований к ПАС.

Для получения на выходе ПАС нулевого напряжения при равных нулю входных напряжениях предусмотрена подстройка с помощью переменных резисторов и . Если перемножитель работает только при одной полярности одного из входных сигналов, то он называется смещенным. Для превращения четырехквадрантного ПАС в смещенный достаточно на один из входов подать такое постоянное смещение, при котором сигналы на этом входе всегда оказываются меньше напряжения смещения.

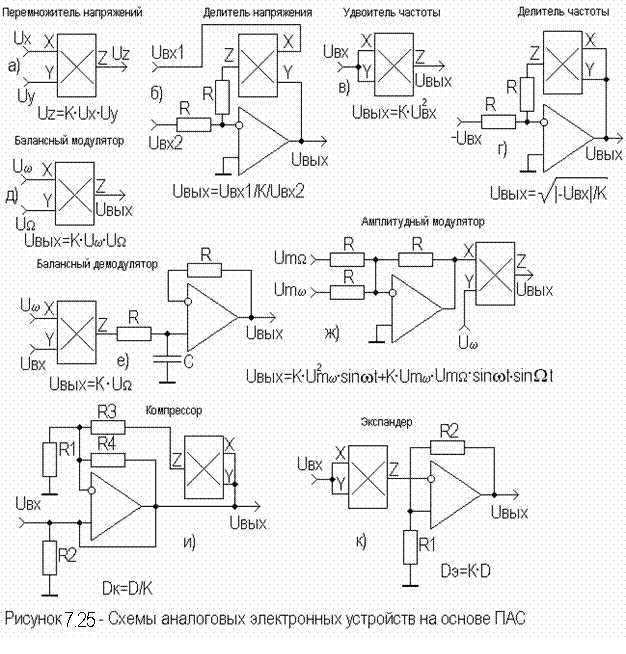

Принцип работы этих устройств ясен из приведенных схем и расчетных соотношений, пояснения, пожалуй, требует лишь схема удвоителя частоты (рисунок 7.25в). Если на оба входа перемножителя подают напряжение одной и той же частоты, то на выходе ПАС напряжение подчиняется следующему тригонометрическому тождеству

.
